Обзор материнской платы ASUS P8Z77-V PRO для процессоров Intel Ivy Bridge

В IT-индустрии давно сложилась примечательная тенденция: имя компании-производителю делают эксклюзивные, часто топовые продукты, тогда как позиции на рынке определяются уровнем продаж массовых решений, порой не имеющих ничего общего с Hi-End. Насколько соответствует этому представлению «базовая» ASUS P8Z77-V, основанная на чипсете Intel Z77 Express (LGA1155), мы попробуем разобраться в этом материале.

Материнские платына Уведомить о появлении в продаже

Для начала – пару слов о сегментации. Линейка материнских плат компании ASUS представлена несколькими сериями: Maximus – топовые платы с максимальной функциональностью и явной ориентацией на продвинутых пользователей, геймеров, оверклокеров; единичные модели SABERTOOTH «по-военному надежны» и имеют весьма неординарный дизайн; M-серия – это решения в формфакторе micro-ATX; V – самая массовая и разнообразная; WS (Workstation) – продукты для создания высокопродуктивных рабочих станций; с недавних пор появились I-платы, характерная особенность которых – ультракомпактные габариты (mini-ITX). Модель P8Z77-V – базовая в «народном» сегменте. В то же время она достаточно функциональна, чтобы удовлетворить запросы даже требовательных пользователей.

Комплект, дизайн и особенности компоновки

Материнская плата ASUS P8Z77-V поставляется в характерной для решений этого производителя упаковке.

Комплект поставки помимо традиционного набора из кабелей, заглушки на заднюю панель и руководств по эксплуатации включает SLI-мостик (к слову, весьма редкий в последнее время), модуль беспроводной связи и Wi-Fi-антенну.

Сама плата выполнена в привычных сине-черных тонах.

Линейка моделей на базе чипсета Z77 освежилась благодаря изменению дизайна радиаторов – прямые углы отлично подчеркивают статус продукта. Силовая подсистема закрыта двумя раздельными охладителями (ура, наконец-то обошлось без «маркетинговых» тепловых трубок!), с обратной стороны MOSFET-сборки контактируют с теплораспределительными пластинами.

На самой плате нашлось место трем слотам PCI-E x16 (два нижних могут использоваться только на половинной скорости и ниже, в зависимости от конфигурации), двум PCI-E x1 и, что весьма примечательно, двум PCI.

Задняя панель в меру аскетична, хотя на самом деле содержит в себе отменный по современным меркам набор разъемов: PS/2, два USB 2.0, четыре USB 3.0, RJ45, S/PDIF, полный спектр видеовыходов и разъемы для подключения восьмиканальной аудиоподсистемы. Хорошо заметна контактная группа для установки модуля беспроводной связи. К слову о видеовыходах – наличие DVI, HDMI, DisplayPort позволит весьма гибко конфигурировать вывод изображения на монитор и при необходимости обойтись без дискретной видеокарты.

На плате нашлось место восьми SATA-портам (половина из них имеют заявленную скорость передачи данных 6 Гб/с).

Возле 24-пинового силового разъема распаяна кнопка MemOK (позволяет загружать безопасные настройки DRAM), размещенный там же светодиод отражает прохождение процедуры инициализации модулей, при необходимости сигнализируя о проблемах в работе ОЗУ.

Отметим, в отличии от более навороченных моделей, ASUS P8Z77-V довольствуется лишь одним восьмипиновым разъемом питания CPU (впрочем, его достаточно даже при интенсивном разгоне процессора).

Возле колодки для подключения кнопок передней панели находятся два микропереключателя – TPU и EPU, активирующие соответствующие технологии при работе платы.

В работе

Для проверки возможностей материнской платы ASUS P8Z77-V мы провели серию тестов, направленных на выяснение возможностей настройки системы и способностей работать в форсированном режиме.

Перед тем как приступать собственно к тестированию, кратко остановимся на UEFI.

Кратко потому, что кардинальных отличий прошивки рассматриваемой модели от используемой в других решениях ASUS не наблюдается.

Приятно удивили пределы регулировки питающих напряжений и настройки, отвечающие за быстродействие подсистемы памяти – они аналогичны оным у Maximus V GENE, ранее рассмотренной нами и получившей весьма лестные отзывы.

Традиционно нас встречает приветственная заставка, содержащая лишь базовые настройки – новичкам и рядовым пользователям будет на что посмотреть и в незначительных пределах изменить параметры работы CPU, скорость вращения вентилятора и т.п. Дорогу к более точной настройке системы открывает клавиша F7 – за ней следует вывод классического BIOS-меню, базирующегося на микрокоде AMI.

Многих пользователей наверняка заинтересуют нюансы установки больших суперкулеров на эту плату. В этом плане инженеры ASUS постарались: элементы силовой подсистемы находятся на достаточном расстоянии от процессорного разъема, а радиаторы невзирая на массивность достаточно низки, чтобы хоть как-то помешать процессу сборки компьютера. Возможно модуль памяти, установленный в ближний к сокету слот, будет подпирать вентилятор огромной «башни», но это уже конструктивная особенность СО.

Беглое сравнение быстродействия ПК, собранного на базе рассматриваемой платы и модели Maximus V GENE, отличий не показало ни в 2D-, ни в 3D-тестах. Впрочем, это вполне закономерно, учитывая что обе платы используют одинаковый чипсет – Intel Z77.

Проникшись информативным UEFI и шикарным диапазоном регулировки базовых параметров, отвечающих за быстродействие, первым делом мы принялись разгонять оперативную память. К сожалению, попытки не увенчались особым успехом – делитель DDR3-2400 оказался неработоспособным, в режиме DDR3-2133 плата не всегда стартовала, ОС загружалась через раз. Установкой более низкого множителя памяти и разгоном по базовой частоте удалось преодолеть отметку в 2000 МГц (8-11-8-24-1Т), однако отъявленным оверклокерам стоит дождаться обновления прошивки ASUS P8Z77-V, устраняющей этот недочет. Впрочем, не исключено, что в рассматриваемом продукте имеет место быть искусственное ограничение разгонного потенциала (надо же хоть как-то диверсифицировать топовые продукты, правда?).

В то же время разгон по BCLK порадовал – нам с легкостью покорились 109,6 МГц.

В процессе многократных перегрузок и изменений настройки UEFI крайне не хватает POST-индикатора, которому нашлось место лишь в более дорогих и агрессивных продуктах. Об инициализации CPU и RAM свидетельствуют лишь светодиоды, расположенные возле слотов для оперативной памяти. Невзирая на применение кнопок MemOK и BIOS Flashback (нетрудно догадаться, за что они отвечают), для сброса настроек прошивки используется архаичный джампер, к тому же не дублирующийся на задней панели. Поэтому разгонять ПК на базе ASUS P8Z77-V лучше всего в корпусе со снятой боковой стенкой. К отсутствию кнопок Power и Reset мы уже не придираемся, хотя на платах конкурентов им находится место даже в гораздо более бюджетном сегменте.

Итоги

Базовая модель массового класса материнских плат ASUS показала себя весьма неплохо. На ней есть все и даже больше – наличие комплектного Wi-FI-модуля стало для нас приятным сюрпризом. В этом контексте производителю стоит поработать над системой маркировки собственных продуктов – в названиях многих плат, снабженных беспроводным модулем, используется соответствующий суффикс, а простое «P8Z77-V» рядовому пользователю ни о чем не говорит, пока не дойдет до знакомства с харатеристиками и обзорами.

Что хотелось бы улучшить в данном продукте? Первое – кнопки управления и POST-индикатор, которые так и просятся на РСВ. И если без последнего еще можно обойтись, то первое (хотя бы клавиша сброса настроек BIOS вместо устаревшего переключателя) is a must. Второе, чего не хватает плате P8Z77-V на пути к идеалу – оверклокерские способности. Будучи весьма сильной в разгоне по BCLK и возможностям настройки системы, рассматриваемая модель совсем не впечатляет при форсировании ОЗУ. Впрочем, прислушайся инженеры ASUS к нашим пожеланиям – чем бы P8Z77-V принципиально отличалась от Maximus V GENE и Maximus V Extreme? Вы правы – ничем (специфические аксессуары, поставляющиеся с «максимальными» платами, в расчет не берем – для большинства пользователей их наличие некритично). А так, так есть куда развиваться!

В любом случае, ASUS P8Z77-V превзошла наши ожидания – плата, которая должна быть «рабочей лошадкой», метит в разряд «породистых скакунов». При стоимости рассматриваемой модели в $190 ее покупка представляется вполне выгодной инвестицией – вряд ли за эти деньги удастся найти более функциональное решение.

Понравилось

+ Хорошая функциональность

+ Полный спектр видеовыходов на задней панели

+ Мощная силовая подсистема

+ Широкие возможности для разгона и тонкой настройки системы

+ Результаты разгона ПК

+ Wi-Fi-модуль в комплекте

Не понравилось

— Отсутствуют кнопки управления и сброса CMOS

— Умеренные возможности разгона памяти

Устройство предоставлено компанией ASUS, www.asus.ua

Конфигурация тестового стенда

Процессор	Intel Core i7-3770K
Кулер	Scythe MUGEN 3
Видеокарта	ASUS HD7970-DC2T-3GD5
Оперативная память	Kingston HyperX Genesis Grey DDR3-2133 2×2 ГБ
Накопитель	Kingston SSDNow! V+ 64 GB
Блок питания	Enermax Revolution 85+ 1250W

	Уведомить о появлении в продаже
Разъем CPU	Socket 1155
Чипсет	Intel Z77
Охлаждение чипсета	Радиатор
Охлаждение VRM	Радиатор
Встроенное видео	Intel HD Graphics (интегрировано в процессор)
PCI	2
PCI Express x4	—
PCI Express x1	2
Графич. интерфейс	2xPCI-E x16 3.0(х16, х8+х8) + 1xPCI-E x16 2.0(х4)
DIMM	4xDDR3
IDE (Parallel ATA) (чипсет/доп. контроллер)	—
Serial ATA (чипсет/доп. контроллер)	4/-
SATA Revision 3.0 (чипсет/доп. контроллер)	2/2
Основные разъёмы питания	24+8
Дополнительное питание	—
FAN	5
S/PDIF	+(выход)
Aудиокодек	Realtek ALC892 (7.1)
Ethernet	Intel 82579V PHY (GbE)
SATA	—
SATA Revision 3.0	ASMedia ASM1061
PATA	—
IEEE 1394 (FireWire)	—
USB 3.0	ASMedia ASM1042
LAN	1
eSATA Rev. 2.0	—
eSATA Rev. 3.0	—
Audio	6
S/PDIF-Out (Coaxial/Optical)	-/+
Thunderbolt	—
Выходы для монитора	1xDVI-D, 1xDisplayPort, 1xHDMI и 1xD-Sub
USB 1.1/2.0	2/4(8 портов)/-
USB 3.0	4/1(2 порта)/-
IEEE 1394 (FireWire)	—
COM	-/1/-
Game/MIDI	—
LPT	—
IDE	—
SATA интерфейсный/питание, устройств	4/-
Форм-фактор	ATX, 305х244 мм
Поддержка двух и более видеокарт	AMD CrossFireX, nVidia SLI и LucidLogix Virtu MVP
Поддержка RAID	RAID 0, 1, 5, 10 и Intel Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect Technology
Адаптер Wi-Fi	встроенный беспроводной модуль Wi-Fi GO! (802.11 b/g/n, поддержка DLNA-совместимых домашних устройств)
Поддержка UEFI	да
Разное	Интеллектуальные чипы третьего поколения с системой питания SMART DIGI+; USB 3.0 с протоколом UASP; один порт PS/2 для клавиатуры или мыши; цифровая система питания DIGI+ соответствует стандарту Intel VRD 12.5; используются твердотельные конденсаторы; схема питания 12 Phase Power Design(8 -phase for CPU, 4 -phase for iGPU); разъем TPM-модуля; в комплекте мост SLI и антенны Wi-Fi

23 апреля произошло множество интересных событий.  Например, в 1956 году состоялся первый концерт Элвиса Пресли в Лас-Вегасе, а в 1982 году появился легендарный ZX Spectrum. A в 2012 году появляется новое поколение CPU  Intel Ivy Bridge, первые серийные процессоры, изготовленные по технологии 22 нанометра. Для их поддержки был выпущен чипсет Intel Z77, об особенностях которого я и расскажу на примере материнской платы ASUS P8Z77-V PRO.

Ключевые отличия Intel Z77 от Intel Z68:

• Встроенный контроллер USB 3.0
• Поддержка PCI Express 3.0
• Поддержка вывода изображения на три монитора одновременно (при использовании Intel Core третьего поколения)

Всего в линейке представлено три чипсета: Intel Z77, Intel Z75 и Intel H77. Различия между ними можно увидеть на диаграмме ниже. Intel Z75 отличается отсутствием технологии Intel Smart Response, а Intel H77 лишен возможностей разгона.

В чипсетах седьмой серии заявлена поддержка PCI Express 3.0, хотя сам контроллер находится внутри процессора Intel Ivy Bridge. Главное отличие – увеличение пропускной способности шины в два раза. Такие улучшения удалось внести после изменения алгоритма кодирования, а именно за счет уменьшения избыточности.

Следует отметить, что Intel отказались от чипсетов P и таким образом каждый из наборов микросхем поддерживает вывод изображения со встроенного графического ядра.

Впрочем, теоретических материалов достаточно в Сети, пора бы браться за практику.

Спецификации материнской платы ASUS P8Z77-V PRO

Производитель	ASUS
Модель	P8Z77-V PRO
Чипсет	Intel Z77 Express
Процессорный разъем	LGA 1155
Поддерживаемые процессоры	Intel Core i7/ Core i5 / Core i3 второгоитретьегопоколения
Используемая память	DDR3 2200 (O.C.)/2133 (O.C.)/1866(O.C.) /1600/1333/1066 МГц
Поддержка памяти
Слоты расширения	2 x PCI Express 16 3.0/2.0 (x16 или
Multi-GPU технологии	ATI Quad-GPU CrossFireX или NVIDIA Quad-GPU SLI, AMD 3-Way CrossFireX, LucidLogixVirtu MVP
Дисковая подсистема
Звуковая подсистема	Realtek ALC892, 8-канальный High-Definition Audio кодек с оптическим выходом S/PDIF
Поддержка LAN	Гигабитный сетевой контроллер Intel 82579V

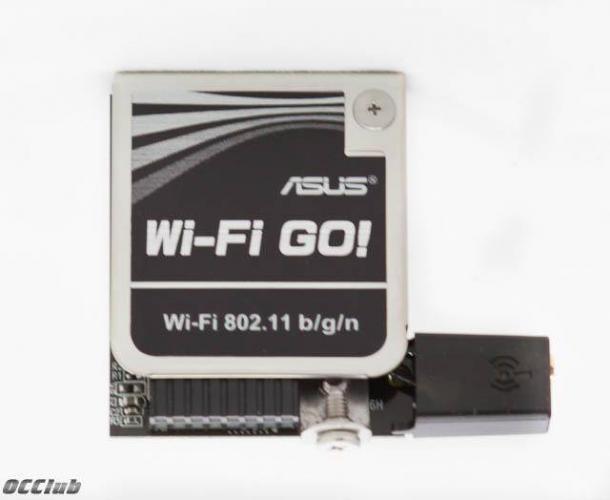

Беспроводная передача данных	Wi-Fi 802.11 b/g/n
Питание
Разъемы для вентиляторов
Внешние порты I/O
Внутренние порты I/O
BIOS	Поддержка EZ Flash 2, CrashFree BIOS 3
Фирменные технологии	ASUS Dual Intelligent Processors 3с
Форм-фактор Размеры, мм

Поставляется материнская плата в картонной коробке, оформленной в черных цветах. На лицевой стороне несколько пиктограмм, которые рассказывают об особенностях платы. Здесь отмечена поддержка NVIDIA SLI, AMD Crossfire, Lucid Virtu MVP, UEFI BIOS, Wi-Fi GO!, USB 3.0 Boost. Особо крупно выделена технология SmartDigi+ в которую входят дополнительные процессоры TPU и EPU – первый отвечает за разгон и настройку системы с помощью утилиты AI Suite II, второй – за оптимизацию энергопотребления согласно текущим требованиям системы.

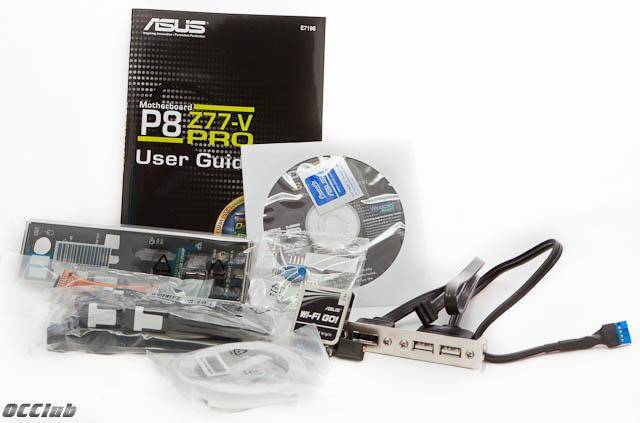

Комплект платы соответствует уровню PRO – помимо обычных заглушки,  диска с ПО и шлейфов, ASUS укомплектовал P8Z77-V PRO шлейфом SLI, модулем Wi-Fi GO!, выносной панелькой на два порта USB 3.0 и набором Q –Connectors.

Оформление платы традиционно для последних серий ASUS – на черном текстолите расположены пластиковые и алюминиевые элементы четырех цветов – черного, синего, голубого и бледно-белого. Слоты PCI-Express расположены далеко друг от друга, что не должно создать сложностей при установке двух видеокарт с массивным охлаждением.

Для охлаждения чипсета используется алюминиевый радиатор с декоративной пластиной, на которой нанесен логотип ASUS и название фирменной технологии Dual Intelligent Processors.

Порты SATA повернуты на 90 градусов для того, чтобы не мешать установке длинной видеокарты. Из восьми портов четыре поддерживают SATA 3 Гбит/с и четыре SATA 6 Гбит/с (два синего цвета с помощью дополнительного контроллера ASMedia и два белых с помощью Intel Z77).

Возможности расширения представлены 3 слота PCI-Express 16x, 2 PCI-Express 1x и 2 PCI. Только один из трех слотов 16х является полноценным – в случае подключения одной видеокарты ему будут доступны все 16 линий. При установке двух видеокарт будет включен режим 8х+8х PCI-E 3.0, что эквивалентно 16х+16х PCI-E 2.0. Нижний (черный) слот всегда будет работать в режиме 4х независимо от конфигурации первых двух слотов.

Звук реализован микросхемой Realtek ALC892, которая весьма популярна среди производителей плат. Поддерживается вывод звука в формате 7.1. Субъективно, при прослушивании не возникло негативных ощущений.

Сетевой интерфейс реализован через гигабитный сетевой контроллер Intel 82579V.

В правом нижнем углу находятся два переключателя: EPU – ответственный за экономию питания и TPU – который включает на плате функцию авторазгона (мой процессор автоматически разгонялся до частоты 4,2 ГГц).

Питание процессора осуществляется по схеме 12+4. 4 фазы отвечают за встроенное графическое ядро, остальные 12 за питание других блоков процессора. Подается питание через 8-контактный разъем EPS12V. Питание оперативной памяти имеет две фазы.

Охлаждение цепей питания осуществляется с помощью алюминиевых радиаторов.

На заднюю панель выведены следующие порты:

• 2x USB 2.0
• 4x USB 3.0,
• HDMI;
• DisplayPort;
• DVI;
• VGA;
• оптический S/PDIF;
• RJ45;
• шесть аудио разъемов.

BIOS

На материнской плате ASUS P8Z77-V PRO используется UEFI BIOS. Это уже обычная практика для многих производителей. В самом деле, использование мышки при настройке весьма удобно.

Ничего нового не придумано, ознакомиться со скриншотами можно ниже.

Основной экран EZ Mode отображает краткую информация об установленном процессоре, температуре CPU и чипсета материнской платы, напряжениях на компонентах системы. Пользователь может выбрать один из пресетов – Quiet, Normal или Performance. Также на этом экране можно выбрать порядок загрузки. По нажатию F7 переходим в Advanced Mode.

Первый экран – справочный – информация о времени, версии БИОС, процессоре, объеме памяти.

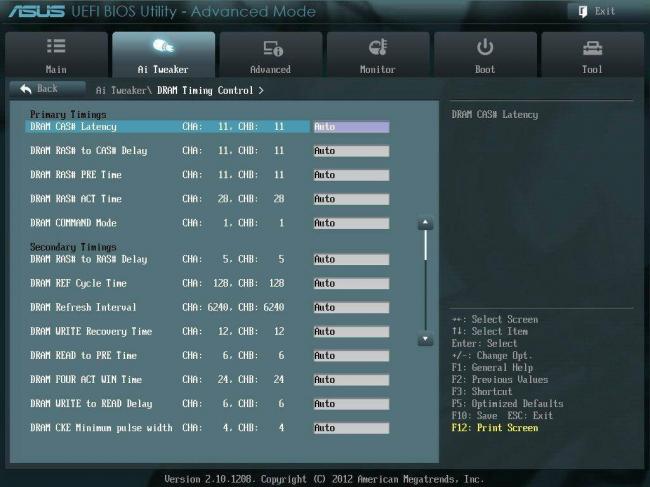

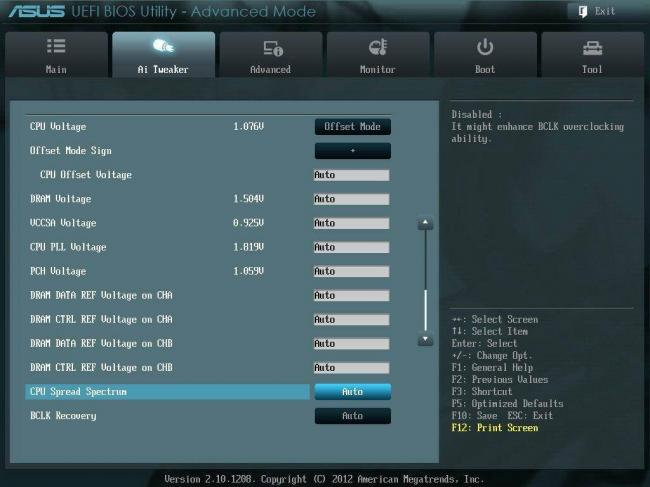

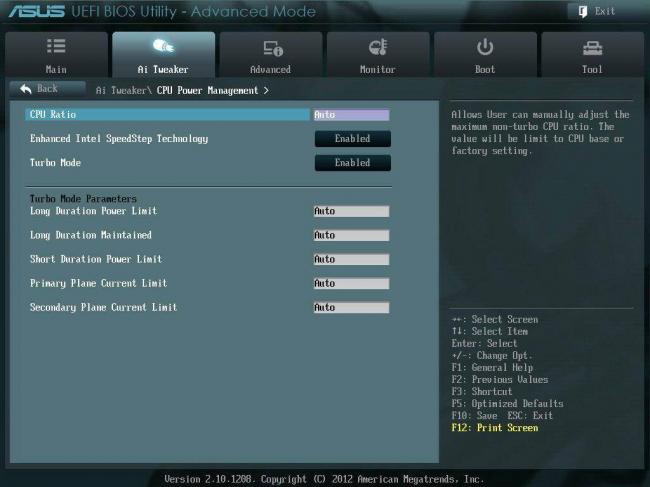

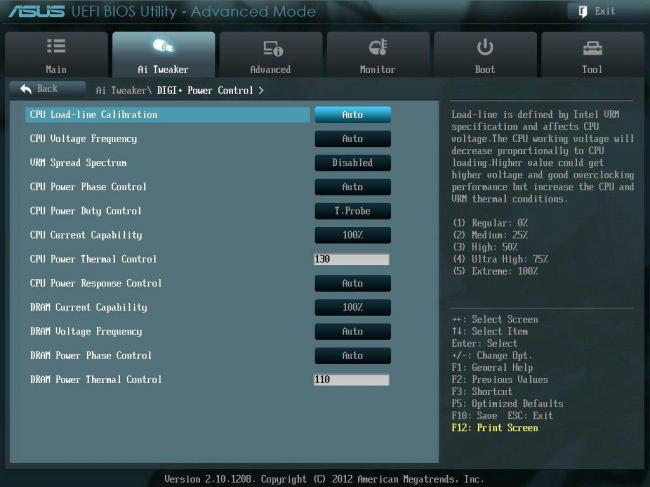

Экран Ai Tweaker –  тонкая настройка системы – частот, напряжений, таймингов памяти.

На вкладке Advanced расположено управление дополнительными технологиями процессора (отключение HyperThreading, виртуализации), управление дополнительными контроллерами.

Вкладка Monitor отображает информацию о скорости вращения вентиляторов, напряжениях и температурах элементов системы.

Фирменные утилиты

Из утилит стоит отметить TurboV EVO для разгона системы и управления напряжениями.

Есть возможность автоматически разогнать свой компьютер.

Для опытных пользователей есть возможность ручной настройки.

Управление питанием – для разгона можно увеличить характеристики или наоборот ввести систему в “зеленый” режим и экономить электроэнергию.

Программа FAN Xpert2 самостоятельно настроит скорость вращения вентиляторов в системе.

Особая технология, ускоряющая и без того скоростную шину USB 3.0

Один порт на плате отведен специально для зарядки гаджетов разных производителей.

Для оценки производительности были собраны следующие стенды.

Процессор	Intel Core i7 3770K (3.5 ГГц), Socket 1155 Intel Core i7 3820 (3.6 ГГц), Socket 2011
Материнская плата	ASUS P8Z77-V PRO, Intel Z77 chipset ASUS P9X79 PRO, Intel X79 chipset
Видеокарта	Leadtek GeForce GTX 580 1536 Mb
Оперативная память
Монитор	Acer V243H
Клавиатура	Logitech Illuminated Keyboard
Мышь	Logitech MX518

Скриншот с характеристиками системы.

Сравнение проводилось с процессором Intel Core i7 3820 socket 2011. Причины просты – тоже новая платформа, тоже 4 ядра с технологией HyperThreading. Различия в чипсете и количестве каналов памяти. Сравнение проводлось в номинальном и разогнанном режимах.

3D Mark 11 отдает предпочтение 22-нм процессору, даже при том, что частота в разгоне ниже на 200 МГц.

Паритет в 3D Mark Vantage, но снова сделаю ссылочку на разницу в частоте.

И опять новинка оказывается быстрее – что же, дебют весьма успешен.

В чисто процессорных тестах вперед вырывается Intel Core i7 3820, видимо существуют какие-то оптимизации.

Несмотря на четырехканальный контроллер, Intel Core i7 3820 уступает Ivy Bridge.

Итоговые мысли:

Очень удачный дебют платы на чипсете Intel Z77 – конечно не стоит недооценивать роль нового поколения процессоров. ASUS P8Z77-V PRO продемонстировала высокий уровень производительности, хорошо оснащена, обладает неплохим разгонным потенциалом. Настройка БИОС легка и понятна, и даже если вы боитесь влезть в БИОС, пакет программ для ОС Windows поможет настроить и разогнать плату без вмешательства специалистов. По итогам тестирования ASUS P8Z77-V PRO получает награду “Выбор редакции”.

Автор выражает благодарность компании ASUS за предоставленное на тестирование оборудование.
