Как переключать каналы на приставке без пульта, управляем любыми устройствами с любого телефона

Смотрите предысторию здесь:

-Прошиваем DVB-T2 приставку через консоль, без выпаивания микросхемы

Этим способом можно управлять любыми устройствами, с любым телефоном, который умеет воспроизводить звуковой файл.

Смотрите также данную запись, если вам нужны готовые аудио-сигналы от какого-либо пульта:

-Как записать сигналы пульта + Записанные звуки от пультов

Если у вас есть встроенный инфракрасный порт в смартфоне, то скачайте приложение irplus — IR-Remote по ссылке —https://play.google.com/store/apps/details?id=net.binarymode.android.irplus , найдите в приложении пульт к своему устройству и просто управляйте своим устройством, от которого отсутствует пульт,  через это приложение, если у вас инфракрасный порт в смартфоне отсутствует данное приложение работать не будет!воспользуйтесь приложением  irplus WAVE и способом ниже.

Для управления приставкой было найдено приложение для android (управлять можно и НЕ со смартфона, об этом читайте в конце статьи) —  irplus WAVE

Скачать можно с сайта GooglePlay:

https://play.google.com/store/apps/details?id=net.binarymode.android.irpluswave&hl=ru

Это приложение, которое посредством аудио-сигнала формирует нужную частоту для посылки команд инфракрасному-приемнику устройства.Простые схемы из интернета, в которых  ИК-светодиоды соединяются навстречу друг другу и припаиваются к штекеру 3,5 мм, затем вставляются в телефон — не работали, потому что у всех телефон выход напряжения на разъем 3,5 мм — разное, на многих телефонах — такая простая схема не будет работать.

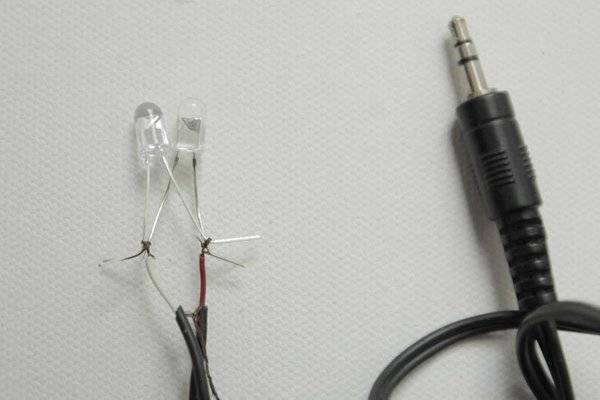

Вот данное нерабочее на многих телефонах и смартфонах соединение (в начале можете попробовать данный простой метод, просто соединив обратно друг другу инфракрасные светодиоды) :

Было найдено временное решение — усилить сигнал на Операционном Усилителе(ОУ) —  LM324N.

Два ИК-светодиода используются для того, чтобы сформировать сигнал частотой 38 кГц, на которую не способен аудиовыход, Частота одного и второго светодиода по 19 кГц, итого в суме выходит 38 — то, что нужно.Инфракрасные светодиоды можно выпаять с ненужных ПДУ.

Это отличный вариант решения — здесь и сейчас, собирается быстро и имеет минимум обвязки, вместо LM324 можно использовать аналоги этого операционного усилителя — ULN4336N, GL324, LA6324, IR3702, HA17324, MB3614, NJM2902D, SG324N, TDB0124, UA324, TA75902P, КР1401УД2, КР435УД2(ВНИМАНИЕ!У других микросхем смотрите их распиновку и собирайте в соответствии с их распиновкой, так как, у некоторых микросхем, выводы могут не соответствовать LM324!Например у LM324 находится на ножке 4 питание «плюс», на ножке 11 питание «минус», а у микросхемы КР1401УД2 находится на ножке 4 питание «минус», на ножке 11 питание «плюс», то есть наоборот, подключив полярность неправильно можно испортить микросхему).

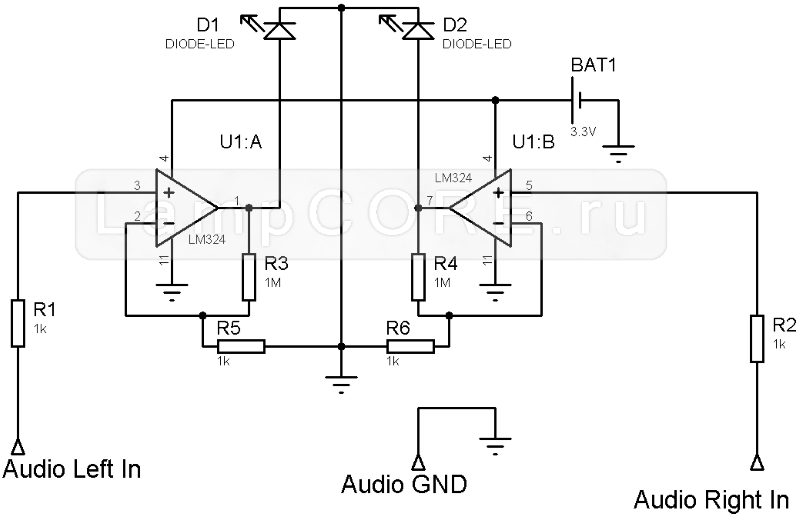

Схема усиления:

R1, R2, R5, R6 — 1 килоОм ( 1 000 Ом)

R3,R4 — 1 мегаОм (1 000 000 Ом)

D1, D2 — Инфракрасные диоды (их свечение видно только на камеру)

BAT1 — Любой источник питания от 3-х до 5-ти вольт (батарейки, соединенные последовательно, аккумулятор, блок питания и т.д.)

Audio Left In/GND/Right In — контакты идущие от штекера 3,5 мм(из гнезда для наушников) из телефона — левый канал, общий, правый канал

Не обязательно брать  резисторы в точь точь с таким номиналом, допускается некоторое отклонение в разумных пределах, например вместо 1 000 Ом можно взять 800 Ом, или 1 200 Ом(1,2 К).Вместо 1 МегаОма — 900 КилоОм.

Отдельные резисторы для светодиодов не нужны, так как, ток ограничивается через входной сигнал и самой микросхемой.К тому же некоторые ИК-Светодиоды могут выдерживать импульсный ток вплоть до 1 Ампера!(от постоянного тока такой силы сгорят).

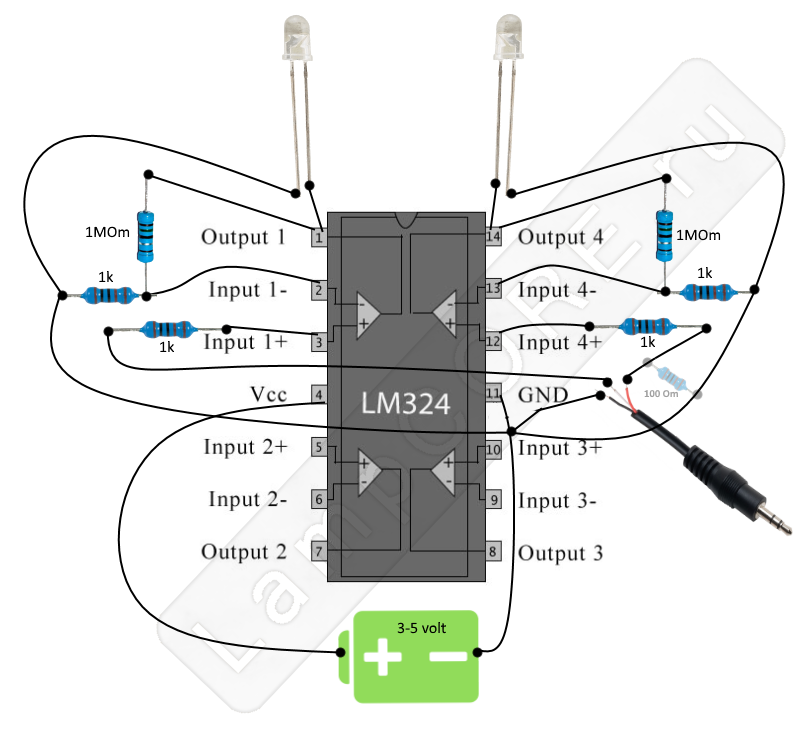

Выходы микросхемы операционного усилителя LM324N — Output 1 и Output 2, вешаются на положительный вывод ИнфраКрасных светодиодов.

Обратите внимание, что ИК-светодиоды могут постоянно светиться(посмотреть свечение можно через камеру)

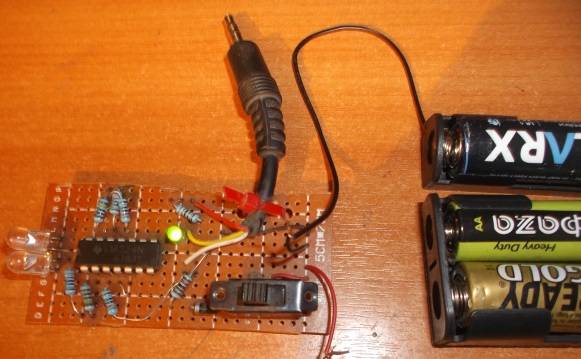

Готовое устройство, здесь добавлены необязательные выключатель и светодиод для индикации о включенном питании.В качестве источника питания можно использовать батарейку CR2032 — на ней как раз нужное минимальное количество вольт.

Данное решение может действовать только в непосредственной близости с устройством, чуть ли не впритык(также команда устройству может сработать только со множества попыток).В крайних, срочных, экстренных случаях и тогда, когда пульт нужен всего на один раз — очень хорошее решение, за неимением более доступной и достойной альтернативы.

Некоторые телефоны могут не видеть такое устройство, чтоб телефон понял, что к нему подключили «гарнитуру» необходимо каким либо резистором, например 100 Ом — 1 КилоОм — замкнуть Землю(GND) и правый канал, замыкание левого может не сработать.Чтобы гарнитура не перестала «видеться» телефоном не нужно убирать этот резистор.Также можно просто этот резистор сразу припаять, чтоб избежать лишних телодвижений.

После выполнения схемы достаточно подсоединить штекер 3,5mm jack в разъем телефона и запустить irplus WAVE.

В меню — «Добавить» ищем свое устройство — DVB приставку, DVD, ТВ, Спутниковый ресивер или иное необходимое вам устройство, если в списке не оказалось такого — пробуем все пульты такого же типа девайса, как и у вас, подряд, пока один из них не сработает.

Добавили, во вкладках добавленных устройств выбираем необходимое и жмем на кнопки — если все сделано правильно и пульт выбран верно все должно работать(светодиоды при нажатии кнопок должны пульсировать — посылать импульсы на частоте 38 кГц).

Как обойтись без приложения?

Достаточно записать звук в WAV-файл, который издает телефон при нажатии кнопки, который потом можно воспроизвести на любом телефоне с подсоединенным устройство усиления (Схема).

Сделать это можно через aux-кабель,

записав звук через линейный вход, также можно использовать для записи микрофон или TSOP ИК-приемник для записи сигналов сразу с имеющегося ПДУ — способов масса, какой-нибудь из них точно должен устроить.

Подробнее о записи через линейный вход и прочие способы  — Как записать сигналы пульта + Записанные звуки от пультов (возможно некоторые из записанных звуков подойдут для вашего устройства)

После записи сигналов достаточно произвести обычное воспроизведение соответствующего команде звукового файла на любом телефоне и устройство ответит на команду.

Решение было громоздким, неудобным, ничтожное дальнодействие, к тому же ик-светодиоды всегда светились, что плохо сказалось бы  на источниках питания, поэтому было решено сделать и написать мини-пульт на ATTiny13:

-Универсальный ИК-Пульт
