По многочисленным просьбам читателей и по добродушию наших граждан, у меня на столе оказалась радиостанция отношение, к которой в рунете весьма неоднозначно, Midland Alan 100 Plus. Безусловно, перед нами одна из самых простых и бюджетных радиостанций, однако давайте рассмотрим ее повнимательнее.

Внешний вид

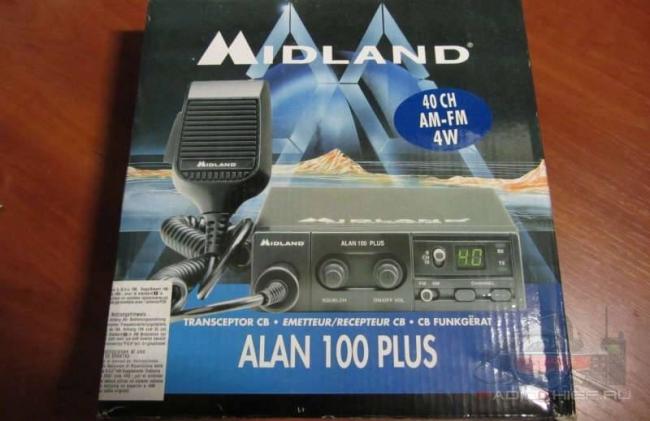

Станция поставляется в коробке из тонкого картона. Полиграфия красочная и привлекает глаз. Оформление упаковки Alan 100+ очень похоже на то, как оно выполнено у Alan 42.

Ко мне в руки попал польский образец, поэтому надписей на русском языке здесь нет.

Сама станция выполнена в виде моноблока.

Крышки прикручены к корпусу отдельно верхняя, отдельно нижняя.

Передняя панель выполнена из черного пластика приятного на ощупь. Вообще, дизайн станции довольно топорный и понравится не каждому. С другой стороны, все органы управления под руками и пользоваться станцией довольно удобно.

Средств индикации тоже не много. Для отображения канала присутствует светодиодный дисплей, а для индикации режима работы два светодиода, зеленый на прием, и красный на передачу. И все.

Гарнитура у этого экземпляра, уже нового образца, как у Midland Alan 203, ну и поскольку эта станция из Польши, то удивляться не приходится. Никаких дополнительных органов управления здесь нет, только микрофон и тангента.

Шнур гарнитуры довольно толстый и как это заведено у всех аланов, на морозе твердеет. Разъем гарнитуры стандартный немецкий DIN. Такой же, как на почти всей советской аудио-технике.

Сзади находится разъем для подключения антенны, маркировочная табличка, разъем для подключения внешнего динамика и провод питания.

Производитель уже из коробки снабжает станцию разъемом для прикуривателя, что недвусмысленно намекает на то, что станцию будут использовать для временной радиофикации автомобиля. Аналогичное решение применено в Joker 108 Premium.

Функции

Станция чрезвычайно проста и этим все сказано. У классического Alan 100 Plus всего одна сетка частот и только 40 каналов.

1. Разъем для подключения гарнитуры
2. Ручка управления пороговым шумоподавителем
3. Ручка включения/выключения радиостанции, она же ручка громкости
4. Переключатель вида модуляции AM/FM
5. Переключатель на аварийные каналы 9/19. В среднем положении канал выбирается кнопками (9).
6. Дисплей, отображающий выбранный канал
7. Индикатор приема
8. Индикатор передачи
9. Клавиши переключения каналов

Внутри

Станция выполнена на плате из темно желтого с одной стороны и зеленого с другой стороны текстолита. Все выполнено на выводных компонентах, что имеет определенные плюсы.

FM детектор и модулятор выполнен на отдельной плате. ГУН залит парафином, весьма неряшливо. Выглядит жутковато, но работает хорошо.

Монтаж, в целом, не очень аккуратный, но вполне надежный. Вообще, собрана станция не плохо.

Выходной каскад построен по классической схеме. Здесь используется транзисторы 2SC2078 и KTC1006. В режиме FM и AM он выдает 4Вт мощности.

Оно и понятно, станция делалась для рынка Польши. В российских экземплярах, скорее всего, будет 8Вт. А вот так наши умельцы перетаскивают станцию из нулей в пятерки.

Модификации

Про доработки этой радиостанции можно прочитать здесь.

Итог

Для тех задач, для которых эта станция была спроектирована, она подходит очень хорошо, а именно для обеспечения связью автомобили в колонне. Если закрыть глаза на низкую чувствительность приемника, одну сетку и отсутствие других функций, то в принципе этот аппарат можно с натяжкой использовать в канале дальнобойщиков. С другой стороны, можно посмотреть в сторону MJ-100, которая обладает гораздо большим функционалом, хотя стоят они примерно одинаково. На данный момент Alan 100 Plus в старом варианте не выпускается, ему на смену пришел Alan 203 у которой добавили мультистандартность. Alan 100 Plus с прикручивающемся разъемом гарнитуры к фирме СТЕ отношения не имеет, иными словами, внутри это не Alan, а упрощенный Joker 108 (не путать с Joker 108 Premium). Новый же Alan 100 Plus выполнен на современной SMD базе, но сохранил классический 5 штырьковый разъем гарнитуры.

Всем удачи, 55, 73!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОБЩИЕ:

Количество каналов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 АМ – 40 ЧМ

Диапазон частот . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26,965…27,405 МГц

Формирование частоты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . синтезатор с ФАПЧ

Стабильность частоты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +/–0,001%

Диапазон рабочих температур . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . от –10 C° до +50 C°

Напряжение питания постоянное . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13,2 В +/–10%

Модуляция . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ЧМ(F3E)/АМ(A3E)

Антенный импеданс . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 Ом

Габариты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124 х 38 х 190 мм

Вес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1,2 Кг

ПРИЕМНИК:

Тип схемы . . . . . . . . . . . . . . . . . . . . .супергетеродин с двойным преобразованием частоты

Промежуточные частоты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I ПЧ: 10,695 МГц II ПЧ: 455 кГц

Чувствительность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,5 мкВ при 20 дБ SINAD

Избирательность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . не хуже 60 дБ

Подавление побочных каналов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . не хуже 60 дБ

Интермодуляционные искажения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . не хуже 54 дБ

Отношение С/Ш . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 дБ

Выходная НЧ мощность при 10% КНИ . . . . . . . . . . . . . . . . не более 3,0 Вт на нагрузке 8 Ом

ПЕРЕДАТЧИК:

Выходная мощность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . максимум 4,0 Вт

Модуляция . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ЧМ 2 кГц макс. АМ 85%

Уровень побочных излучений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . не хуже 62dB

Отношение С/Ш . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 дБ

Потребляемый ток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . в режиме ЧМ 1300мА

Технические характеристики могут изменяться производителем без предварительного

уведомления.
