Хэллоу гайс, сегодня я решил подкинуть вам небольшую идейку для модификации вашей магнитолки в которой отсутствует блютуз, но оный видеть очень хотелось бы. Этот способ подойдет для тех, кто когда то в жизни хотя б раз паял и уверен в том что он не угробит панелю. В И так, заказываем на алиэкспресс блютуз ресивер, он стоит копейки. Мой мне обошелся в 174 рубля.

Вот собственно наши пациенты:

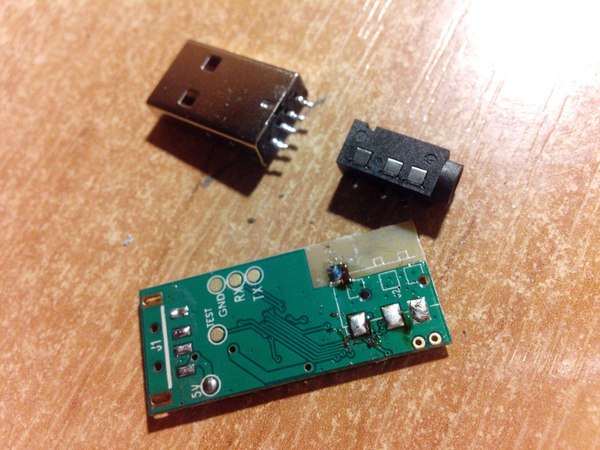

Разбираем наш ресивер. Хочу заметить что он даж не прикручен/не склеен, я использовал зуб что б его раскрыть.В Видим совершенно понятную картину:

Ищем место куда мы можем пихнуть нашу плату. Она очень миниатюрная.В

Выпаиваем это все быстра, что б элементы на другой стороне платы не начали перегреваться и отходить. В

Берем значит тонюсенькие проводки, отрезаем приблизительно под размер. Эт над для того, что б твоя магнитолочная панелька потом закрылась оставив свою первоначальную форму.В

Пропаиваем проводки что б было все как у людей.

Отыскиваем контакты от AUX’а, соотносим это с контактами на ресивере и паяем. Так же припаеваем два контакта + и GND. Три контакта вряд слева на право на плате это Минус, левый и правый (А разницы то). Так же я припаял антену к корпусу разъема USB на панельке, ибо еще не разобранный ресивер ловил сигналы блютуза лишь впритык от телефона.

Тест на внимательность, если не заметили.В

Как могли заметить обладатели магнитол от Советских школьников в красных платочках — В корпуса и платы одни и те же что на дешевейших магнитолах, что на навороченных. К примеру — прорезь для дисковода отсутствует, что дает нам место для того что б можно было с комфортом разместить нашу плату.В

Как подключить телефон к магнитоле через USB-кабель или AUX в машине

Окончательно приклеиваем на двусторонний скотч наше дело и закручиваем.В

После втыкивания панели в магнитолу, блютуз включится и приветливый женский голос сообщит нам о том, что блютуз включен. (Эт если будет работать режим В AUX) Коннектимся, включаем музло и наслаждаемся собой.

417

Цена: $1.54

Здравствуйте друзья. Сегодня расскажу об очередной своей полезной покупке. Это USB Bluetooth свисток для автомагнитолы. С его помощью можно добавить функцию Bluetooth в любую автомагнитолу, имеющую USB порт. У меня в машине недорогая, но хорошая магнитола. Всем нравится кроме того, что в ней функции Bluetooth. Я конечно иногда могу подключить смартфон к ней через Aux чтобы слушать интернет радио. Но Это не очень удобно. В виду того что шнур Aux болтается, его надо убирать, потом, когда нужен искать. Вроде мелочи, но время занимают. Увидел у товарища такой Bluetooth приёмник, заинтересовался и заказал себе. Этот приёмник работает по принципу флэшки. Магнитола видит его именно как флэшку. А я с телефона подключаюсь к нему по bluetooth и транслирую на него музыку, и она соответственно играет в магнитоле. И это реально удобно. Включил магнитолу, на свисток пришло питание, он включился, телефон тут же подключился к нему, и остается только включить музыку и слушать. К покупателю свисток приезжает в невзрачном блистере:

Внешне выглядит как обычная флэшка. Отличие лишь в отверстии микрофона:

Я честно говорю, что сначала попытался раскрыть корпус чтобы посмотреть, что внутри. Но похоже, что корпус склеен. Ломать в наглую его не захотелось. Мне ж им еще пользоваться. Поэтому извините, но потрошков не будет. Теперь об использовании. Иду в машину, вставляю этот адаптер в USB порт магнитолы, на самой магнитоле переключаюсь на USB носитель. На дисплее вижу название трека Bluetrum

Сам адаптер периодически моргает внутренним светодиодом, показывая, что он работает. На телефоне включаю Bluetooth и подключаю адаптер:

Всё. Можно пользоваться. Я в последнее время стал слушать различные интернет радиостанции на 101.ru (трафик позволяет) И как у меня выглядит этот процесс. Я сажусь в машину, включаю магнитолу, адаптер автоматом конектится к смартфону, запускаю радиостанцию и всё. Пошла музыка.

Я пока ждал девайс немного переживал за качество звука. Но сейчас могу сказать, что тут всё нормально. Хоть в адаптере Bluetooth версии 2.1, это особо не влияет на качество. (ну вы понимаете, что через интернет явно не Lossless поток идёт) По звуку у меня никаких претензий. Но устройство конечно же и не без минусов. первый минус в том, что иногда теряется коннект с телефоном. Это выглядит так: я слушаю музыку, приезжаю на нужное место. Беру телефон, отхожу от машины, связь потерялась. Через некоторое время возвращаюсь в машину, запускаю радио, а звук идёт из телефона. Это бывает только когда я на ходу прервал поток музыки. Если выключать магнитолу, такой проблемы нет. И вторая проблема, это размер самого адаптера. Он большой! очень большой. Для флэшки то он может и нормальный, но я привык что у меня в магнитоле стоит очень маленькая флэшка, которая не торчит и ничего не цепляет. А тут теперь торчит такой потенциальный рычаг, который если его зацепить, сломается сам и запросто выломает USB порт:

Хоть у меня и много места в машине, именно этот момент меня напрягает. В остальном же девайс работает как надо. Кстати я уже много раз проверял его в роли гарнитуры. Микрофон достаточно чувствительный. Собеседники меня слышат, я их черех колонки машины слышу и подавно. В этом плане никаких нареканий нет. Заключение: Полезная и дешевая приблуда которая неплохо работает. Добавляет функционал и удобство. Да иногда глючит, но я просто переподключаюсь к адаптеру заново. Да, очень большая (буду искать что-то похожее по функционалу, но более меньших размеров). Но зато теперь мне не надо искать шнур aux по всей машине, ничего не мешается не тянется не рвётся. В целом я остался доволен, и даже могу рекомендовать этот адаптер к покупке, если у вас есть такая же потребность в Bluetooth как и у меня. На этом весь мой небольшой обзор. Желаю всем хорошего настроения.

Подключение и сопряжение

Подключить телефон с операционной системой Андроид к автомобильной аудиосистеме можно в несколько шагов:

Привести магнитолу в ждущий режим.
Включить Bluetooth в настройках или другим способом, описанным в руководстве по эксплуатации (например, в магнитолах Мистери требуется снять лицевую панель и удерживать в течение 4 секунд кнопку «Pair»).
Произвести сопряжение телефона с устройством. Для этого необходимо включить Bluetooth на телефоне и найти блютуз аудиосистемы, после чего ввести PIN-код на двух устройствах (стандартный пин в большинстве устройств – 0000).
Оборудование подключено и готово к эксплуатации.

Внимание: на некоторых магнитолах поиск новых устройств возможен не только телефоном, но и магнитолой (например, Пионер).

Функционал блютуз подключения включает в себя систему «handsfree», возможность просмотра изображений и прослушивание музыки с телефона.

Как найти функцию включения блютуз и правильно синхронизировать устройства?

Включение

Для включения Bluetooth можно воспользоваться советами из инструкции по эксплуатации устройства или самостоятельно найти опцию в магнитоле.

Для популярных марок автомагнитол (JVC, Пионер, Сони, штатные магнитолы Форда и Приоры) нужно сделать следующее:

Подключение беспроводных блютуз наушников к компьютеру и ноутбуку

Чтобы включить блютуз на магнитоле JVC, требуется зайти в настройки, найти раздел Bluetooth и перевести устройство в рабочее положение, после чего можно проводить сопряжение. Помимо включения, в этом разделе можно провести настройку режима «свободных рук», микрофона и выбрать подключаемое устройство, если сопряжение уже проводилось.

Включить блютуз на магнитоле Пионер можно, зайдя в исходные настройки и, используя MULTI-CONTROL выбрать BT-AUDIO. После, можно осуществить поиск телефона с магнитолы или найти устройство с телефона для дальнейших действий.
Чтобы включить блютуз на магнитоле Сони требуется зайти в настройки и выбрать нужный раздел, после чего можно проводить сопряжение. Дальнейшая связь между устройствами будет осуществляться автоматически.
Чтобы включить блютуз на магнитоле Форд 6000CD достаточно зайти в меню настроек и включить Bluetooth в соответствующем подразделе. В Форд Фокус 2 с магнитолой Форд 6000CD после захода в меню требуется 1 раз нажать на правую стрелку, а затем 6 раз нажать «выбор». После этого должен будет появиться индикатор о включении или отключении блютуз.

Включить Bluetooth на Приоре можно путём нахождения в меню соответствующего раздела. После синхронизации функционал будет доступен в полном объёме – звонки с использованием колонок автомобиля (handsfree) и проигрывание аудио композиций.

Внимание: на некоторых аудиосистемах есть функция Bluetooth, но для её использования требуется докупать специальный адаптер, и полный функционал будет доступен только после установки и настройки дополнительного оборудования!

Bluetooth адаптер

Синхронизация

Процесс синхронизации с новым устройством почти на всех магнитолах является одинаковым, и чтобы его совершить, требуется выполнить несколько действий:

Необходимо включить блютуз на всех устройствах.
Провести поиск и найти нужное оборудование.
Ввести код для сопряжения на обоих устройствах (по умолчанию — 0000).
Если всё сделано правильно – оборудование готово к эксплуатации.

После сопряжения PIN-код можно изменять (до 16 цифр). Для ввода цифр на аудиосистеме используется MULTI-CONTROL – путём вращения подбирается требуемая комбинация цифр (на примере Пионер).

Bluetooth адаптер

Предназначен только для магнитол, в которых есть функция Bluetooth, но штатный адаптер в них не установлен. Требуется подбирать индивидуально под каждую модель магнитолы и представляет собой небольшой блок, подключаемый к аудиосистеме. Большинство моделей имеют вход USB, AUX, слот для карты памяти и встроенную память, что расширяет его функционал и позволяет использовать его не только для блютуз связи, но и как хранилище данных и музыки.

Итог: для подключения смартфона на операционной системе Андроид или iOS к автомобильной аудиосистеме не требуется специальных знаний – достаточно один раз провести сопряжение, и в будущем, никаких проблем с подключением не возникнет.

Это позволит воспроизводить музыку с телефона или пользоваться системой «свободных рук», что обеспечит дополнительную безопасность для водителя и пассажиров.
