Учимся настраивать каналы на Триколор ТВ

Содержание

Прежде всего я советую не суетиться. Во-первых, убедитесь, что на каналах или у оператора не проводятся профилактические работы и проблема именно в антенне, или ресивере, а не на противоположном конце экрана. Не спешите сбивать настройки. Если это профилактика — надо только подождать.

Если вы точно знаете, что дело не в профилактике у оператора, спутник на месте, то убедитесь, что вы оплатили услуги доступа к пакетам. Как определить проблему с оплатой: когда ресивер показывает «Кодированные каналы», но инфоканал работает. Проверить оплату можно в личном кабинете Триколор ТВ.

Если и с оплатой всё хорошо, то третье, что следует сделать — сбросить настройки ресивера до заводских. Для этого достаточно отключить ресивер от сети, а затем снова его подключить. После этого надо будет заново настроить каналы Триколор. Потом следует просто оставить ресивер включенным на кодированном российском канале и ждать пока придут ключи.

Если и это не помогло, надо проверить ресивер на предмет физической неисправности, либо неактуальности прошивки.

Итак, если каналы не работают, то нужно:

1. Проверить на предмет профилактики у оператора;
2. Проверить баланс. Оплачены ли услуги;
3. Убедиться, что на сигнал не влияют погодные условия (снег не залепил конвертор);
4. Проверьте, не нарушено ли подключение антенны к телевизору и ресиверу;
5. Сбросить настройки и прописать каналы;
6. Проверить исправность ресивера

Настройка антены на спутники Триколор

Для настройки антенны на частоты каналов Триколор нужно целиться на спутник Eutelsat 36A / 36B 36° восточной долготы.

Чтобы правильно установить и настроить антенну, нужно знать, в каком направлении находится нужный спутник. Это можно сделать при помощи компаса, солнца, GPS навигатора, или просто по другим тарелкам вашего размера. Или можно воспользоваться специальной программой «Satellite Antenna Alignment».

Обязательно проследите, чтобы по направлению к спутнику не было высотных домов, больших деревьев или чего-то такого, что перекрывало бы тарелку.

Если используете компас, или другие навигационные способы, определите азимут на спутники EUTELSAT 36C и 36B, 36 градусов восточной долготы и направьте тарелку под нужный угол.

Угол места — угол между плоскостью земли и направлением на спутник

Программа, которую я упомянул, поможет узнать азимут и необходимый угол места для установки и настройки спутниковой антенны на любой спутник в вашей точке приема. Настройки программы сохраняются, поэтому в будущем можно будет пользоваться ею сразу — она запоминает ваше географическое положение.

После того, как вы введете координаты вашего местоположения, слева в таблице увидите углы для расчета азимута и подъема антенны для всех спутников одновременно.

Азимут — это угол между севером и спутником.

Если при подсчетах получается отрицательное значение подъема антенны (угла места), то спутник находится вне зоны досягаемости (за горизонтом).

Если вам нечем определить географическое направление, в программе предусмотрена возможность определить азимут по солнцу. Для этого:

• Задаете свои координаты
• Для расчетов выбрать высоту над уровнем моря — 0 м.
• Выбрать дату

И всё. Теперь смотрим на данные в таблице. Ищем там значение азимута, максимально близкое к значению азимута на спутник. Смотрим какая дата и время соответствуют этому азимуту и в это время направляем антенну на солнце, т.к. спутник в это время находится именно там. Угол места спутника и солнца может не совпадать. Если это случится, то солнечное излучение может на пару дней «забивать» сигнал.

При расчете обязательно учитывается временная зона (для Москвы +3 часа к Гринвичу).

Красной полосой обозначено направление на спутник. Желтым цветом обозначен световой день.

У офсетных антенн фокус смещен относительно центра, если антенна установлена строго вертикально, то она имеет угол подъема (20…25 градусов). Для расчёта угла места спутника, и реального угла установки антенны (в градусах относительно плоскости земли), в программе вводятся размеры антенны в миллиметрах (высота и ширина). Расчет производится только для офсетных антенн.

Для определения местоположения спутников EUTELSAT 36C и 36B введите в программу координаты своего населённого пункта (данные можно получить в Яндексе) и Вы определите их азимут и угол места.

Далее соберите антенну согласно инструкции, закрепите на ней конвертор и установите антенну на кронштейн, который должен быть закреплён вертикально к Земле на плоской поверхности. Подключите антенну к ресиверу с помощью ТВ кабеля с волновым сопротивлением 75 Ом, при отключенном от сети ресивере.

После определения углов, нужно будет собрать и установить тарелку Триколор ТВ по инструкции. Закрепите конвертор, установите на кронштейн. Кабелем с сопротивлением в 75 Ом прдключите антенну к ресиверу. Внимание! Ресивер в это время должен быть отключен!

Включать его нужно только после того, как все работы были сделаны. После включения вас будет приветствовать надпись «Нет сигнала». Чтобы начать настройку, нажмите Меню — Настройка — Ручной поиск. Настраивать нужно по индикатору качества сигнала.

После этого надо настроить антенну. Плоскость антенны надо перемещать по углу подъема с шагом в 3 градуса от  положения, при котором плоскость антенны направлена перпендикулярно к плоскости земли, до положения примерно 80 градусов к плоскости земли в обоих направлениях. При этом надо вращать её по азимуту на кронштейне в диапазоне двадцати градусов от направления на спутник, которое мы определили ранее.

Обратите внимание! Перемещение и вращение нужно делать по очереди: сначала менять угол места, а потом медленно вращать тарелку, чтобы не пропустить направление на спутник. Ошибка в 2-2.5 градусов может всё испортить. Когда на телевизоре появится изображение — определите максимальный уровень сигнала и затяните гайки потуже.

Если каналы в ресивере уже прописаны, то можете наслаждаться просмотром. Если нет — надо еще настроить и ресивер.

Настройка каналов Триколор самостоятельно

Антенну мы уже установили. Теперь можно приступать к настройкам ресивера.

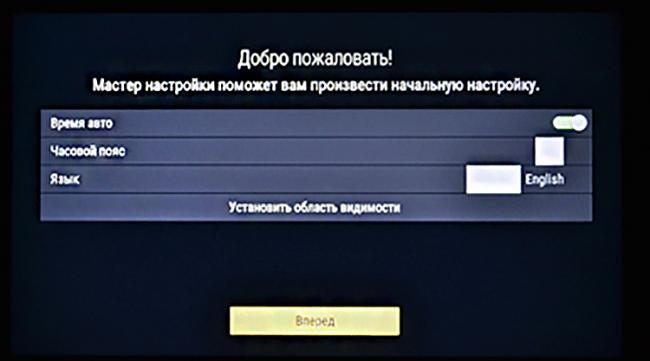

Для начала, возьмите HDMI или RCA шнур и подключите ресивер к телевизору. После этого подключите ресивер к электросети. В меню телевизора настройте показ видеовхода, в который подключали ресивер. Примерно как при подключении DVD. После того, как вы увидите на экране меню ресивера, следуйте инструкциям, чтобы прописать каналы.

На пульте нажмите кнопку ОК, чтобы последовать далее.

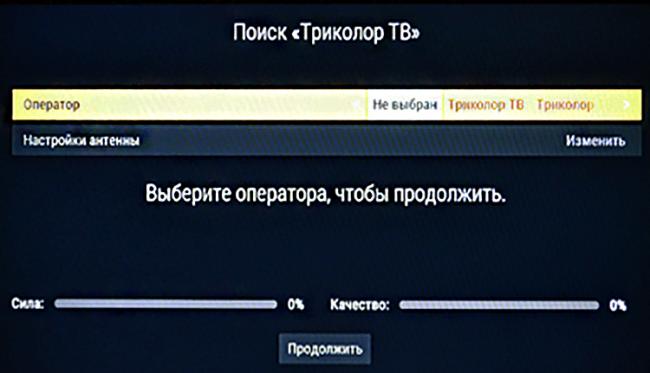

Здесь нужно выбрать оператора. В европейской части России — это Триколор ТВ. Для остальной — Триколор ТВ Сибирь. Далее опять жмем продолжить и ждем пока загрузится список регионов:

Для европейской части России из списка надо выбрать Урал. В этом регионе пропишутся каналы с временным сдвигом на 2 часа.

После того, как каналы найдутся, список надо сохранить.

После сохранения на некоторых каналах появится надпись «Инфоканал». Это значит, что он не кодирован. Перейдем на кодированный канал. В результате получим «Ошибка 9». Если ресивер зарегистрирован, то через некоторое время кодированные каналы заработают.

Если что-то не получилось и вы хотите попробовать заново — сбросьте все до заводских установок и пройдите процедуру еще раз.

Спутниковое телевидение сегодня есть практически в каждом доме. В России на данный момент самым популярным и надежным поставщиком спутникового телевидения считается Триколор ТВ. Принцип действия такого телевидения заключается в передаче данных через спутник Земли от передающего центра на принимающий прибор к потребителю. Передача данных отличается высоким качеством. Обеспечить качество изображения и звука позволяет правильная установка и настройка оборудования. Для монтажа и наладки можно вызвать сервисного специалиста, но установить и отрегулировать систему можно самостоятельно.

Выбираем место для спутниковой антенны

Тарелка является основополагающим элементом спутниковой системы. Представляет собой металлическую конструкцию параболической формы, вогнутой внутрь. Данная форма выбрана неслучайно. Сигналы, поступающие от спутника, достигая тарелки, концентрируются в одной центральной точке – в круговом конвекторе, что позволяет получать высокий уровень связи. От конвектора информация по кабельной трассе поступает в ресивер, где преобразуется и выводится на экран телевизора.

Теперь зная принцип передачи сигнала, становится понятно, что спутниковая антенна должна устанавливаться по следующим правилам:

1. Выбираем доступную траекторию от тарелки до спутника. Для этого мысленно прочерчиваем линию от антенны в направлении передаточного устройства. На пути линии траектории не должны присутствовать деревья, здания, сооружения, конструкции, которые могли бы преграждать путь или искажать сигнал. Запомните! Спутниковый сигнал не может проходить сквозь стены.
2. Фиксируем антенну на высотной точке. Ей поможет стать крыша дома, открытая сторона балконного помещения. Не рекомендуется монтировать тарелку на внутреннюю стену лоджии или балкона. Это ухудшит передачу цифровых сообщений и вызовет помехи.
3. Лучшее направление тарелки — южная сторона.
4. Избегаем места на здании, в которых скапливается снег или влага. Это могут быть водосливы, скаты и карнизы крыши дома.
5. Монтируем антенну в районе телевизора. Это облегчит процесс настройки.

Простые правила установки спутниковой тарелки Триколор ТВ поможет избежать первых ошибок в настройке телевидения самостоятельно.

Начинаем установку спутниковой антенны

Выбрав место, приступаем к монтажу самой конструкции. Наружная конструкция Триколор ТВ состоит из нескольких частей:

• кронштейн;
• зеркало антенны;
• кабель коаксиальный;
• конвектор.

Кронштейн крепиться к стене или крыше на анкерные болты для усиления устойчивости. Любые колебания ветра ненадежно закрепленного кронштейна приведут к деформации всей конструкции и снижению качества изображения.

Внимание! До окончания работ не нужно полностью затягивать болты, т.к. возможно придется изменять наклон и положение конструкции во время настройки.

После монтажа крепления прикрепляем собственно зеркало тарелки, конвектор.

Конвектор устанавливаем на держатель разъемом в нижнем положении, чтобы на него не попадала влага.

Этапы соединения кабеля и конвектора:

1. Зачищаем на кабеле внешний изолирующий материал на расстоянии от концов кабеля примерно 15 мм, внутренний – 10 мм. Старайтесь не повредить экранирующую оплётку.
2. Экранирующую оплётку вместе с фольгой загибаем в противоположное направление от концов и закручиваем к F-разъём до упора.
3. Не отрезаем конец жилы за разъёмом размером 2 мм.
4. Закрепляем кабельный провод на держателе изоляционной лентой или стяжками.
5. Делаем герметизацию разъёма для предотвращения попадания в него влаги с помощью герметика или изолирующей ленты.

На этом наружные работы по настройке спутниковой трансляции Триколор ТВ закончены, требуется присоединить кабель к приемнику и отрегулировать работу самого ресивера.

Тонкости установки ресивера

Установка ресивера к телевизору осуществляется одним из двух способов:

1. При помощи высокочастотного (ВЧ) антенного кабеля.
2. С помощью низкочастотного (НЧ) кабеля с разъемом.

ВЧ включается в гнездо телевизора, предназначенное для антенны, и в разъем на приемнике «RF Out». При включении приемника в розетку на экране телевизионного устройства должно высветиться слово «BOOT» и цифра телеканала. Включая поиск каналов, получаем фразу «Нет сигнала», говорящая о том, что приемник работает правильно.

Алгоритм прикрепления НЧ к спутниковому приемнику тот же, что и ВЧ. Единственно, что после появления надписи «ВООТ» нажимаем клавишу на пульте «А/V» и ждем появление надписи «Нет сигнала». Если надпись появилась, значит все сделано правильно. Другая информация, появившаяся на экране телевизионного устройства, свидетельствует о том, что аппаратура собрана неправильно.

Чтобы изображение было качественным

До этапа поиска сигнала необходимо провести несколько действий в самих настройках спутникового телевидения:

1. На пульте управления ресивера нажмите кнопку «Меню».
2. В графе «Установка» нажимаем «ОК».
3. Вводим «0000».
4. В выплывающем окне нажимаем «ОК».
5. Выбираем пункт «Установка антенны» и жмём «ОК».

В графе «Установка антенны» находим две шкалы «Качество сигнала» и «Сила сигнала», показывающие уровень получаемого потока информации. Оптимальный показатель передачи должен быть не меньше 70%.

Причинами низкого уровня сигнала может быть неправильная сборка оборудования или неточное положение антенны. Если кабель подключен правильно, то регулировать значение поступающего сигнала нужно, изменяя положение самой тарелки.

Начинаем двигать антенну на 1-2 мм, останавливаясь каждый шаг на несколько секунд, чтобы не упустить сигнал. Зеркало тарелки Триколор ТВ должно быть направлено максимально вверх.

Важно! При настройке антенны следите, чтобы ваше тело не стало преградой для поиска связи.

Продолжаем вращать тарелку Триколор ТВ до нужного значения заполнения шкал на экране телевизора. Заполнение одной шкалы свидетельствует о том, что устройство связывается не со спутником. Поэтому продолжаем поиск. После наполнения шкал до нужного значения на мониторе пойдет изображение. Когда настройка завершена, закручиваем болты крепления кронштейна до упора.

Настройка прибор Триколор ТВ самостоятельно не занимает много времени и не требует наличие особых и специальных навыков и умений. В целом, на введение в пользование спутникового телевидения потребуется не более 3 часов. Заключительным этапом настройки стает регистрация самого спутникового приемника.

Звоним и регистрируем

Регистрация ресивера происходит через отдел технической поддержки по указанному номеру в абонентском договоре. До набора номера приготовьте следующие данные:

• Ф.И.О. абонента или паспортные данные;
• адрес установки устройства;
• реквизиты приемника.

Помни! Регистрацию ресивера можно осуществить через сайт «Триколор ТВ»

Специалист службы технической поддержки проверит правильность данных и даст подтверждение. В течение рабочей недели на экране телевизионного аппарата может светиться надпись «Кодированный канал DRE». По истечению указанного срока начнется транслирование «Триколор ТВ».

Настройка спутника «Триколор ТВ» самостоятельно завершена. Можно наслаждаться просмотром любимых каналов в высоком качестве изображения и с прекрасным звуковым оформлением. Спутниковое телевидение «Триколор ТВ» дарит потребителям большой выбор каналов в скоростном режиме.

<index>

Покупку оборудования для спутникового телевидения у лицензированного дилера обычно включает и услуги по установке, подключению и настройке Триколор. Но не все абоненты покупают антенну и тарелку у официальных распространителей. Некоторые обращаются в крупные торговые сети, что автоматически влечёт дополнительные расходы на приглашение мастера для подключения ТВ. Приходится задумываться о правильном монтаже и настройке и тем, кто решил переехать и установить комплект в другом месте.

В подобных ситуациях есть только 1 способ сэкономить: подключить оборудование самостоятельно. Если подойти к данному процессу с умом, окажется, что в нём нет ничего сложного. Но стоит заранее подготовиться к тому, что на него уйдёт немало времени. Установить тарелку и настроить телевидение «за час» не получится. Не помешает и помощь друга, который сможет подсказать, куда повернуть антенну, чтобы поймать стабильный, чёткий сигнал со спутника.

Выбор места и установки антенны

Первым шагом в процессе подключения спутникового ТВ всегда оказывается выбор места для крепления тарелки.

Провайдер рекомендует выбирать такие места, где:

• между тарелкой и спутником не будет крупных объектов (зданий, высоких деревьев, стен;
• перед антенной нет источников радиопомех, способных повлиять на качество сигнала (радиовышек);
• нет потенциальных угроз работе оборудования (места скопления воды, снега, грязи, опавших листьев).

Дополнительно стоит учесть, что лучше всего проводить установку на южной стороне здания. Здесь сигнал со спутника надёжнее. Кроме того, рекомендуется учесть место расположения телевизора и приставки и избежать слишком длинного кабеля.

Подготовка к подключению ресивера

Когда место монтажа выбрано, можно переходить к установке антенны и поиску правильного угла наклона и азимута.

Для этого можно:

• посмотреть на положение тарелки той же компании на других домах;
• воспользоваться специальным устройством для определения правильных параметров (не рекомендуется, поскольку нет никакого смысла покупать дополнительные приборы для одного использования);
• скачать специальное приложение на смартфон;
• искать правильное положение самому, воспользовавшись помощью друга.

Но даже при использовании самого точного прибора или приложения нужно обязательно сверять результаты со шкалой качества соединения ресивера.

Как настроить Триколор на телевизоре

Чтобы настроить тарелку Триколор, нужно:

1. включить приставку и открыть шкалу отладки сигнала;
2. затем постепенно поворачивать антенну (каждый шаг должен содержать 3-4 миллиметра) и задерживаться на несколько секунд, чтобы проверить качество связи;
3. найдя нужное положение (каждая шкала должна быть заполнена более чем на 80%), останется закрепить антенну в нужном положении и переходить к следующему этапу).

Следующий этап предполагает, что антенна находится в правильном положении, а абонент уже зарегистрировался на сайте. Если оба пункта выполнены, нужно:

1. включить ресивер и дождаться открытия меню настроек (иногда требуется введение пароля, по умолчанию – 0000);
2. ввести базовые параметры работы (часовой пояс, регион, язык);
3. открыть и запустить поиск каналов;
4. дождаться его завершения;
5. сохранить полученный результат.

Остальные абонентские настройки вносятся позже по желанию пользователя.

Читайте также: Как подключить ресивер Триколор к интернету и телевизору

Для телевизоров фирмы LG

Владельцам смарт-телевизоров LG придётся воспользоваться отдельной инструкцией, чтобы самому настроить Триколор ТВ:

1. нужно открыть автоматический поиск;
2. выбрать пункты «спутник» и «другие операторы»;
3. выйти из автоматического поиска и войти в ручной;
4. убедившись в том, что в настройках стоит «спутник», нужно открыть меню транспондеры и выбрать любой предложенный вариант (12226/L/27500);
5. выбрать транспондеры повторно и выбрать проигнорированный ранее пункт;
6. убедиться в появлении кнопки «добавить»;
7. перевести бегунок напротив надписи «поиск сети» в положение «вкл»;
8. нажать появившуюся ранее кнопку «добавить»;
9. дождаться завершения поиска.

Важно подчеркнуть, что описанная процедура приемлема для телевизоров LG, техника других марок, например, Samsung, настраивается привычным способом.

Ручная настройка Триколор ТВ – тонкости и советы

При ручной настройке телевидения пользователю стоит заранее узнать правильные частоты нужных каналов. Для этого стоит посетить официальный сайт спутниковой компании или позвонить в контактный центр.

Если совершать звонок неудобно, стоит указать следующие параметры:

• частота – 12226, скорость потока – 27500, поляризация – левая;
• частота – 11727, скорость и поляризация совпадает с указанной выше;
• частота – 12303, скорость – 17500, поляризация – правая;
• частота 12174, скорость – 04340, поляризация – правая.

Дополнительно рекомендуется активировать пункт, предлагающий пропускать кодированные каналы. Подобный подход позволит убрать из перечня телеканалов недоступные и сделает переключение между трансляциями максимально удобным. Рекомендуем подробнее ознакомиться со списком бесплатных каналов Триколор ТВ.

В случае возникновения сложностей следует убедиться, что в настройках ресивера правильно указана дата и время. Опечатка или неточность приведут к тому, что часть трансляций окажется недоступной.

Полезная информация

Желающим самостоятельно настроить Триколор ТВ на телевизоре пользователям стоит знать, что:

• перед настройкой нужно внести абонентскую плату;
• в случае возникновения сложностей рекомендуется позвонить в контактный центр (особенно актуально для активации ключей);
• при покупке оборудования на вторичном рынке велика вероятность, что подключиться к ТВ не получится (и диагностика не поможет);
• после подключения и настройки телевидения требуется заключить договор абонентского обслуживания, скачав и заполнив специальную анкету (если оборудование покупалось не у дилера и соглашение не заключалось ранее).
