Слабый сигнал Триколор

Содержание

Прежде всего я советую не суетиться. Во-первых, убедитесь, что на каналах или у оператора не проводятся профилактические работы и проблема именно в антенне, или ресивере, а не на противоположном конце экрана. Не спешите сбивать настройки. Если это профилактика — надо только подождать.

Если вы точно знаете, что дело не в профилактике у оператора, спутник на месте, то убедитесь, что вы оплатили услуги доступа к пакетам. Как определить проблему с оплатой: когда ресивер показывает «Кодированные каналы», но инфоканал работает. Проверить оплату можно в личном кабинете Триколор ТВ.

Если и с оплатой всё хорошо, то третье, что следует сделать — сбросить настройки ресивера до заводских. Для этого достаточно отключить ресивер от сети, а затем снова его подключить. После этого надо будет заново настроить каналы Триколор. Потом следует просто оставить ресивер включенным на кодированном российском канале и ждать пока придут ключи.

Если и это не помогло, надо проверить ресивер на предмет физической неисправности, либо неактуальности прошивки.

Итак, если каналы не работают, то нужно:

1. Проверить на предмет профилактики у оператора;
2. Проверить баланс. Оплачены ли услуги;
3. Убедиться, что на сигнал не влияют погодные условия (снег не залепил конвертор);
4. Проверьте, не нарушено ли подключение антенны к телевизору и ресиверу;
5. Сбросить настройки и прописать каналы;
6. Проверить исправность ресивера

Настройка антены на спутники Триколор

Для настройки антенны на частоты каналов Триколор нужно целиться на спутник Eutelsat 36A / 36B 36° восточной долготы.

Чтобы правильно установить и настроить антенну, нужно знать, в каком направлении находится нужный спутник. Это можно сделать при помощи компаса, солнца, GPS навигатора, или просто по другим тарелкам вашего размера. Или можно воспользоваться специальной программой «Satellite Antenna Alignment».

Обязательно проследите, чтобы по направлению к спутнику не было высотных домов, больших деревьев или чего-то такого, что перекрывало бы тарелку.

Если используете компас, или другие навигационные способы, определите азимут на спутники EUTELSAT 36C и 36B, 36 градусов восточной долготы и направьте тарелку под нужный угол.

Угол места — угол между плоскостью земли и направлением на спутник

Программа, которую я упомянул, поможет узнать азимут и необходимый угол места для установки и настройки спутниковой антенны на любой спутник в вашей точке приема. Настройки программы сохраняются, поэтому в будущем можно будет пользоваться ею сразу — она запоминает ваше географическое положение.

После того, как вы введете координаты вашего местоположения, слева в таблице увидите углы для расчета азимута и подъема антенны для всех спутников одновременно.

Азимут — это угол между севером и спутником.

Если при подсчетах получается отрицательное значение подъема антенны (угла места), то спутник находится вне зоны досягаемости (за горизонтом).

Если вам нечем определить географическое направление, в программе предусмотрена возможность определить азимут по солнцу. Для этого:

• Задаете свои координаты
• Для расчетов выбрать высоту над уровнем моря — 0 м.
• Выбрать дату

И всё. Теперь смотрим на данные в таблице. Ищем там значение азимута, максимально близкое к значению азимута на спутник. Смотрим какая дата и время соответствуют этому азимуту и в это время направляем антенну на солнце, т.к. спутник в это время находится именно там. Угол места спутника и солнца может не совпадать. Если это случится, то солнечное излучение может на пару дней «забивать» сигнал.

При расчете обязательно учитывается временная зона (для Москвы +3 часа к Гринвичу).

Красной полосой обозначено направление на спутник. Желтым цветом обозначен световой день.

У офсетных антенн фокус смещен относительно центра, если антенна установлена строго вертикально, то она имеет угол подъема (20…25 градусов). Для расчёта угла места спутника, и реального угла установки антенны (в градусах относительно плоскости земли), в программе вводятся размеры антенны в миллиметрах (высота и ширина). Расчет производится только для офсетных антенн.

Для определения местоположения спутников EUTELSAT 36C и 36B введите в программу координаты своего населённого пункта (данные можно получить в Яндексе) и Вы определите их азимут и угол места.

Далее соберите антенну согласно инструкции, закрепите на ней конвертор и установите антенну на кронштейн, который должен быть закреплён вертикально к Земле на плоской поверхности. Подключите антенну к ресиверу с помощью ТВ кабеля с волновым сопротивлением 75 Ом, при отключенном от сети ресивере.

После определения углов, нужно будет собрать и установить тарелку Триколор ТВ по инструкции. Закрепите конвертор, установите на кронштейн. Кабелем с сопротивлением в 75 Ом прдключите антенну к ресиверу. Внимание! Ресивер в это время должен быть отключен!

Включать его нужно только после того, как все работы были сделаны. После включения вас будет приветствовать надпись «Нет сигнала». Чтобы начать настройку, нажмите Меню — Настройка — Ручной поиск. Настраивать нужно по индикатору качества сигнала.

После этого надо настроить антенну. Плоскость антенны надо перемещать по углу подъема с шагом в 3 градуса от  положения, при котором плоскость антенны направлена перпендикулярно к плоскости земли, до положения примерно 80 градусов к плоскости земли в обоих направлениях. При этом надо вращать её по азимуту на кронштейне в диапазоне двадцати градусов от направления на спутник, которое мы определили ранее.

Обратите внимание! Перемещение и вращение нужно делать по очереди: сначала менять угол места, а потом медленно вращать тарелку, чтобы не пропустить направление на спутник. Ошибка в 2-2.5 градусов может всё испортить. Когда на телевизоре появится изображение — определите максимальный уровень сигнала и затяните гайки потуже.

Если каналы в ресивере уже прописаны, то можете наслаждаться просмотром. Если нет — надо еще настроить и ресивер.

Настройка каналов Триколор самостоятельно

Антенну мы уже установили. Теперь можно приступать к настройкам ресивера.

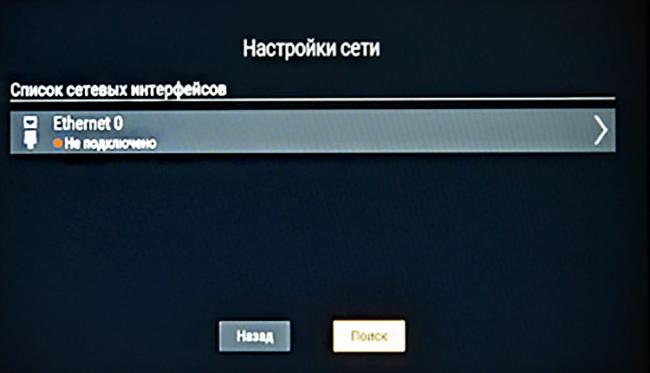

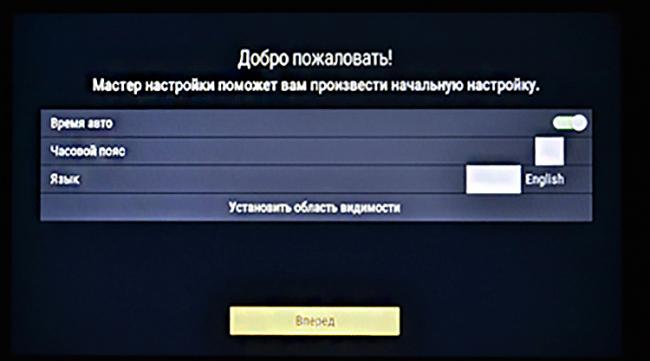

Для начала, возьмите HDMI или RCA шнур и подключите ресивер к телевизору. После этого подключите ресивер к электросети. В меню телевизора настройте показ видеовхода, в который подключали ресивер. Примерно как при подключении DVD. После того, как вы увидите на экране меню ресивера, следуйте инструкциям, чтобы прописать каналы.

На пульте нажмите кнопку ОК, чтобы последовать далее.

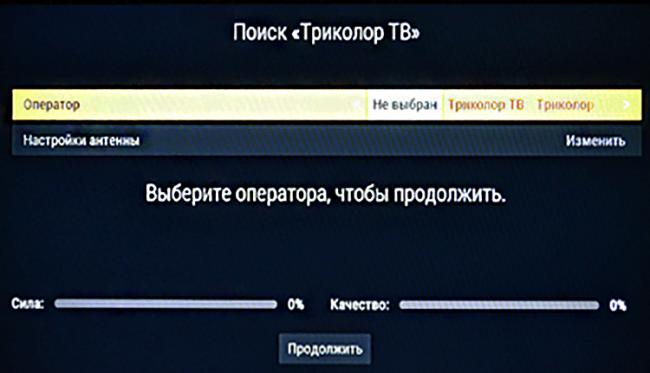

Здесь нужно выбрать оператора. В европейской части России — это Триколор ТВ. Для остальной — Триколор ТВ Сибирь. Далее опять жмем продолжить и ждем пока загрузится список регионов:

Для европейской части России из списка надо выбрать Урал. В этом регионе пропишутся каналы с временным сдвигом на 2 часа.

После того, как каналы найдутся, список надо сохранить.

После сохранения на некоторых каналах появится надпись «Инфоканал». Это значит, что он не кодирован. Перейдем на кодированный канал. В результате получим «Ошибка 9». Если ресивер зарегистрирован, то через некоторое время кодированные каналы заработают.

Если что-то не получилось и вы хотите попробовать заново — сбросьте все до заводских установок и пройдите процедуру еще раз.

Спутниковое телевидение сегодня есть практически в каждом доме. В России на данный момент самым популярным и надежным поставщиком спутникового телевидения считается Триколор ТВ. Принцип действия такого телевидения заключается в передаче данных через спутник Земли от передающего центра на принимающий прибор к потребителю. Передача данных отличается высоким качеством. Обеспечить качество изображения и звука позволяет правильная установка и настройка оборудования. Для монтажа и наладки можно вызвать сервисного специалиста, но установить и отрегулировать систему можно самостоятельно.

Выбираем место для спутниковой антенны

Тарелка является основополагающим элементом спутниковой системы. Представляет собой металлическую конструкцию параболической формы, вогнутой внутрь. Данная форма выбрана неслучайно. Сигналы, поступающие от спутника, достигая тарелки, концентрируются в одной центральной точке – в круговом конвекторе, что позволяет получать высокий уровень связи. От конвектора информация по кабельной трассе поступает в ресивер, где преобразуется и выводится на экран телевизора.

Теперь зная принцип передачи сигнала, становится понятно, что спутниковая антенна должна устанавливаться по следующим правилам:

1. Выбираем доступную траекторию от тарелки до спутника. Для этого мысленно прочерчиваем линию от антенны в направлении передаточного устройства. На пути линии траектории не должны присутствовать деревья, здания, сооружения, конструкции, которые могли бы преграждать путь или искажать сигнал. Запомните! Спутниковый сигнал не может проходить сквозь стены.
2. Фиксируем антенну на высотной точке. Ей поможет стать крыша дома, открытая сторона балконного помещения. Не рекомендуется монтировать тарелку на внутреннюю стену лоджии или балкона. Это ухудшит передачу цифровых сообщений и вызовет помехи.
3. Лучшее направление тарелки — южная сторона.
4. Избегаем места на здании, в которых скапливается снег или влага. Это могут быть водосливы, скаты и карнизы крыши дома.
5. Монтируем антенну в районе телевизора. Это облегчит процесс настройки.

Простые правила установки спутниковой тарелки Триколор ТВ поможет избежать первых ошибок в настройке телевидения самостоятельно.

Начинаем установку спутниковой антенны

Выбрав место, приступаем к монтажу самой конструкции. Наружная конструкция Триколор ТВ состоит из нескольких частей:

• кронштейн;
• зеркало антенны;
• кабель коаксиальный;
• конвектор.

Кронштейн крепиться к стене или крыше на анкерные болты для усиления устойчивости. Любые колебания ветра ненадежно закрепленного кронштейна приведут к деформации всей конструкции и снижению качества изображения.

Внимание! До окончания работ не нужно полностью затягивать болты, т.к. возможно придется изменять наклон и положение конструкции во время настройки.

После монтажа крепления прикрепляем собственно зеркало тарелки, конвектор.

Конвектор устанавливаем на держатель разъемом в нижнем положении, чтобы на него не попадала влага.

Этапы соединения кабеля и конвектора:

1. Зачищаем на кабеле внешний изолирующий материал на расстоянии от концов кабеля примерно 15 мм, внутренний – 10 мм. Старайтесь не повредить экранирующую оплётку.
2. Экранирующую оплётку вместе с фольгой загибаем в противоположное направление от концов и закручиваем к F-разъём до упора.
3. Не отрезаем конец жилы за разъёмом размером 2 мм.
4. Закрепляем кабельный провод на держателе изоляционной лентой или стяжками.
5. Делаем герметизацию разъёма для предотвращения попадания в него влаги с помощью герметика или изолирующей ленты.

На этом наружные работы по настройке спутниковой трансляции Триколор ТВ закончены, требуется присоединить кабель к приемнику и отрегулировать работу самого ресивера.

Тонкости установки ресивера

Установка ресивера к телевизору осуществляется одним из двух способов:

1. При помощи высокочастотного (ВЧ) антенного кабеля.
2. С помощью низкочастотного (НЧ) кабеля с разъемом.

ВЧ включается в гнездо телевизора, предназначенное для антенны, и в разъем на приемнике «RF Out». При включении приемника в розетку на экране телевизионного устройства должно высветиться слово «BOOT» и цифра телеканала. Включая поиск каналов, получаем фразу «Нет сигнала», говорящая о том, что приемник работает правильно.

Алгоритм прикрепления НЧ к спутниковому приемнику тот же, что и ВЧ. Единственно, что после появления надписи «ВООТ» нажимаем клавишу на пульте «А/V» и ждем появление надписи «Нет сигнала». Если надпись появилась, значит все сделано правильно. Другая информация, появившаяся на экране телевизионного устройства, свидетельствует о том, что аппаратура собрана неправильно.

Чтобы изображение было качественным

До этапа поиска сигнала необходимо провести несколько действий в самих настройках спутникового телевидения:

1. На пульте управления ресивера нажмите кнопку «Меню».
2. В графе «Установка» нажимаем «ОК».
3. Вводим «0000».
4. В выплывающем окне нажимаем «ОК».
5. Выбираем пункт «Установка антенны» и жмём «ОК».

В графе «Установка антенны» находим две шкалы «Качество сигнала» и «Сила сигнала», показывающие уровень получаемого потока информации. Оптимальный показатель передачи должен быть не меньше 70%.

Причинами низкого уровня сигнала может быть неправильная сборка оборудования или неточное положение антенны. Если кабель подключен правильно, то регулировать значение поступающего сигнала нужно, изменяя положение самой тарелки.

Начинаем двигать антенну на 1-2 мм, останавливаясь каждый шаг на несколько секунд, чтобы не упустить сигнал. Зеркало тарелки Триколор ТВ должно быть направлено максимально вверх.

Важно! При настройке антенны следите, чтобы ваше тело не стало преградой для поиска связи.

Продолжаем вращать тарелку Триколор ТВ до нужного значения заполнения шкал на экране телевизора. Заполнение одной шкалы свидетельствует о том, что устройство связывается не со спутником. Поэтому продолжаем поиск. После наполнения шкал до нужного значения на мониторе пойдет изображение. Когда настройка завершена, закручиваем болты крепления кронштейна до упора.

Настройка прибор Триколор ТВ самостоятельно не занимает много времени и не требует наличие особых и специальных навыков и умений. В целом, на введение в пользование спутникового телевидения потребуется не более 3 часов. Заключительным этапом настройки стает регистрация самого спутникового приемника.

Звоним и регистрируем

Регистрация ресивера происходит через отдел технической поддержки по указанному номеру в абонентском договоре. До набора номера приготовьте следующие данные:

• Ф.И.О. абонента или паспортные данные;
• адрес установки устройства;
• реквизиты приемника.

Помни! Регистрацию ресивера можно осуществить через сайт «Триколор ТВ»

Специалист службы технической поддержки проверит правильность данных и даст подтверждение. В течение рабочей недели на экране телевизионного аппарата может светиться надпись «Кодированный канал DRE». По истечению указанного срока начнется транслирование «Триколор ТВ».

Настройка спутника «Триколор ТВ» самостоятельно завершена. Можно наслаждаться просмотром любимых каналов в высоком качестве изображения и с прекрасным звуковым оформлением. Спутниковое телевидение «Триколор ТВ» дарит потребителям большой выбор каналов в скоростном режиме.

Если вы собираетесь подключиться к многочисленным ТВ-каналам высокого качества, потребуется приобретение спутниковой антенны, а также заключение договора с оператором. Рассмотрим более подробно, как правильно приобретать оборудование и устанавливать «Триколор ТВ».

Компоненты

В привычной комплектации оборудования предусмотрены составляющие:

• Спутниковая антенна. Изготавливается из качественной стали и весит 3 кг. Дополнительно в комплекте предусмотрены детали для закрепления антенны.
• Спутниковый ресивер. Произведён в компании «General Satellite». Позволяет транслировать видео Full HD и содержит DRE-модуль. Помимо поиска каналов содержит информацию о ТВ-программе и имеется встроенный телегид.
• Конвертёр. Важнейшая составляющая устройства, обладающая высоким качеством.
• Приёмник. Обеспечивается качественный приём сигнала.
• Смарт-карта. Предназначена для приёма сигналов от ТВ-каналов, количество которых определяется ТП.
• Коаксиальный кабель. Используется прямое подключение к ТВ.

Для того, чтобы получить оборудование в полной комплектации и получится к «Триколор ТВ», посетите shop.tricolor.tv или воспользуйтесь услугами дилера компании. Если вы покупаете у дилеров, проверяйте сертификат во избежание продажи некачественной продукции, которая окажется неработоспособной. Покупатели положительно отзываются о провайдере «Баштел». Очень популярен московский провайдер «Связьинформ».

Стоимость

Влияние на стоимость оказывает модель приёмника. Среди наборов для подключения можно выделить:

1. С наличием приёмника:

• GS B532 по цене 7.99 тыс. руб.;
• GS B532M по цене 10,99 тыс. руб.

1. С наличием CAM модуля Ci+ по цене 6499 рублей.

Далее мы подробно расскажем о подключении. Если у вас не получается самостоятельной установки, обращайтесь в компании данного профиля. Установка «Триколор ТВ» доступна по цене, в зависимости от региона.

1. Спутниковые тарелки (марки):

• GS B532 — от 2 тыс. руб.;
• GS B532M — от 2,5 тыс. руб.

1. Оборудование с наличием Ci+ — от 1,5 тыс. руб.

Устанавливаем Триколор ТВ по шагам

Данный процесс совсем не сложен и включает основные этапы.

1. Правильно выбрать размещение

Устройство должно быть свободно направлено в сторону спутника и не содержать помех в виде предметов. Монтаж тарелки должен происходить близко к телевизору, что сделает настройку заметно проще. Лучше всего выбирать для этого балкон, стену неподалёку от окна, а также крышу. Не следует производить установку внутри балкона, где устройство будет подвергаться воздействию осадков.

1. Осуществить грамотную сборку

Тщательно изучите инструкцию, предусмотренную в комплектации с оборудованием.

Надёжно закрепите крепления в заранее предусмотренном месте;

Во избежание попадания осадков внутрь установите конвертёр;

1. Подключение кабелей к конвертёру

Соединение герметизируют трубкой или изолентой по длине. Дополнительный слой с герметиком на силиконе также окажется не лишним;

Когда кабель подключен, тарелка закрепляется в определённом месте и должна двигаться в различные стороны.

1. Регулируем антенну Триколор

• Произведите поиск данных на сайте tricolor.ru, которые имеет азимут и угол нужного города. Далее правильно настройте тарелку, выставив азимут с участием компаса;
• Осуществите подключение кабеля, идущего от конвертёра, к приёмнику;

Подключите приёмник к телевизору, используя кабель.

1. Настраиваем телеканалы

Для достижения надлежащего уровня сигнала и появления многочисленных каналов поработайте со спутниковым сигналом. Повращайте тарелку в разных направлениях. Если не удается достичь 70% сигнала, подключите кабель заново. Плохой сигнал может быть вызван погодой. Если наблюдается высокая облачность, ливни или чрезмерные снегопады, сигнал может составлять 0%.

При достижении надлежащего уровня сигнала следует искать телеканалы. Выберите вкладку в меню, которая называется «Поиск каналов». Операция по поиску каналов будет производиться автоматически. Для того, чтобы получить как можно больше телеканалов, потребуется подключение тарифного плана, являющегося более дорогим.

При затруднённой установке оборудования Триколор ТВ обязательно обратитесь в сервисную службу техподдержки компании. Они позволят выполнить данный процесс без затруднений и обеспечат надёжную работу оборудования.

Инструкция

После регистрации Триколор ТВ открывается полный доступ к возможностям. Процесс подключения включает в себя пару этапов:

1. непосредственную регистрацию;
2. активируемый просмотр.

Как начать процесс регистрации без посторонних лиц:

1. непосредственно на сайте оператора «Триколор ТВ»;
2. указание номера ID, который написан на обороте смарт-карты;
3. ввод данных о модели и серийном номере приёмника цифрового формата;
4. указание личной информации: ФИО, даты рождения, данных паспорта;
5. указание адреса, где установлено оборудование;
6. предоставление контактной информации абонента.

Для активации просмотра потребуется активировать следующие шаги:

• включение любых TV-телеканалов на телевизоре;
• после появления изображения вещания (приблизительно через 8 часов) телевизор выключают, оставляя приёмник во включённом состоянии;
• возможность просмотра успешно активируется.

Самостоятельная установка «Триколор ТВ» удаётся далеко не всем. При возникновении неполадок рекомендуем вам обратиться к специалистам компании. С их помощью обеспечивается надёжная и долговременная работа оборудования, а вы имеете возможность просматривать максимально возможное количество ТВ-каналов.
