Настройка спутниковой антенны на 3 спутника.

Итак спутниковая тарелка установлена на кронштейн, а кронштейн жестко прикреплен к стене вашего дома (об этом говорилось в этом посте). Теперь можно переходить непосредственно к настройке. Сначала нужно примерно выставить азимут и угол места антенны.  Угол места — угол, на который отклоняется от горизонтали линия прямой видимости на спутник. Азимут — направление, указывающее на спутник в зависимости от расположения места приема. Для примера привожу значения угла места и азимута для ряда городов России для спутника Hot Bird.азимут,°угол места,°Архангельск    211            13Волгоград219             26Екатеринбург    232            13Казань231              21Калининград   189             27Краснодар  215             32Москва208              23Мурманск201               11Н.Новгород215                 20Ростов-на-Дону 215                30Санкт-Петербург    200               20Самара223               21Тюмень237                101. Для просмотра каналов спутника HotBird подойдет любой цифровой спутниковый приемник, так как любой из них способен принимать открытые (FTA) каналы. В моем примере используем ресивер Euston 5000PVR. В соответствии с инструкцией по эксплуатации этого ресивера подключите к нему кабель, идущий от конвертора (подключение коаксиального кабеля как к конвертеру, так и к ресиверу необходимо осуществлять при отключенном питании ресивера!)2. Подключите ресивер к телевизору согласно инструкции по эксплуатации. После этого включаем телевизор, переводим его в режим “AV” и включаем Euston 5000PVR.3. Для настройки на спутник HotBird в ресивере нужно установить параметры сильного транспондера, например, можно выбрать 11034 -V 27500 — 3/4, где 11034 – частота в мегагерцах, V – вертикальная поляризация, 27500 – символьная скорость, 3/4 – код коррекции ошибок. Сделать это можно войдя в меню “Установка/Одиночный поиск”, где выбираем название спутника Hotbird 1/2/3/4/6[E13.0] в поле “Спутник”, для подсказки внизу меню отображаются кнопки пульта ДУ, с помощью которых производится выбор. После переходим к настройке конвертора в подменю “Настр.LNB”, где указываем в “Тип LNB” – “Универсальный”, “22К” – не включается при выборе универсального конвертора, “DiSEqC1.0” – “Disable”, “DiSEqC1.1” – “Disable”, “Позиционер” – “Выкл.”, “Поляр.” – “Авто”, “Тон” – “Вкл.”, нажимаем кнопку “Menu” и подтверждаем выбор “OK”. Затем выбираем тип сканирования каналов “Открытые” – “Нет”, что позволит сканировать все каналы, “Поиск канала” – “ТВ+радио”, “Режим поиска” – “Скан.по предуст.”.После завершения всех этих установок начинаем очень медленно поворачивать антенну вправо-влево, вверх-вниз относительно предполагаемого места нахождения спутника.4. Отслеживая уровень шкалы “Качество” на экране телевизора, необходимо медленно поворачивать антенну влево (вправо), буквально по одному градусу, пока не появится зеленая полоска. Если при повороте антенны влево (вправо) вы не добились появления зеленой полоски, а азимут указан правильно, то нужно сместить антенну вверх (вниз) на один градус и повторить поиск. После появления полоски, необходимо плавным поворотом антенны влево (вправо) добиться максимального уровня шкалы “Качество” из возможного, который будет отображаться в процентах. Далее аккуратно фиксируем крепление антенны, которое позволяло ее двигать влево (вправо) и отслеживая уровень шкалы “Качество” двигаем антенну вверх (вниз) до максимального значения, которое, в конечном счете, тоже фиксируем. После выполнения этих настроек добиться прироста уровня сигнала также позволит поворот конвертора вокруг оси держателя до достижения максимального значения, который также нужно зафиксировать.5. Когда антенна настроена на максимальный уровень сигнала со спутника HotBird, необходимо произвести сканирование каналов. Для этого в том же меню переходим на строчку “Поиск” и нажимаем на пульте кнопку “ОК”, в результате чего на экране телевизора будет отображаться информация о сканировании. После выполнения сканирования, необходимо сохранить его результаты. Если, в результате просмотра будут присутствовать каналы с рассыпающейся картинкой “на квадраты”, то можно выполнить подстраивание антенны по параметрам этих каналов (слабого транспондера), которое выполняется аналогично поиску спутника по сильному транспондеру, только с параметрами слабого транспондера, которые можно увидеть, предварительно нажав кнопку “Info”.На этом настройка закончена, приятного просмотра!

На месте осуществления настройки должен присутствовать телевизор, специальный спутниковый тюнер с очень широкой шкалой уровня качества сигнала, с осуществлением индикации процентного деления всей шкалы.

Для настройки антенны на группу спутников под названием HotBird 13E в самом ресивере следует установить параметры очень сильного транспондера, например, можно избрать 11034 V 27500 — 3/4, 11034 будет частота в мегагерцах, V означает вертикальную поляризацию, 27500 обозначает символьную скорость, 3/4 это код коррекции возможных ошибок.

Сделать это возможно, если войти в меню под названием “Установка/Одиночный поиск”, где следует выбрать название необходимого спутника, то есть Hotbird 1/2/3/4/6[E13.0], в имеющемся поле под названием “Спутник”, для осуществления подсказки внизу меню могут отображаться кнопки пульта дистанционного управления, при помощи которых осуществляется выбор.

Затем следует перейти к настройке самого конвертора в подменю под названием “Настр.LNB”, где нужно указывать в пункте “Тип LNB” — тип “Универсальный”, “22К” – не будет включаться при осуществлении выбора универсального конвертора, “DiSEqC1.0” должен быть “Disable”, “DiSEqC1.1” должен быть “Disable”, “Позиционер” должен быть “Выкл.”, “Поляр.” должен быть “Авто”, “Тон” должен быть “Вкл.”, долее нужно нажать кнопку под названием “Menu” и подтвердить выбор кнопкой “OK”. Затем следует выбрать номер транспондера в поле под названием “Номер ТП”, это будет – “17/109”, что соответствует частоте в 11034 мегагерц, тип сканирования телеканалов “Открытые” следует указать “Нет”, что даст возмжность сканировать все телеканалы, “Поиск канала” должно быть “ТВ+радио”, “Режим поиска” должно быть “Скан.по предуст.”.

 После окончания установки данных настроек нужно перейти к поиску самого спутника. Для начала необходимо при помощи компаса направить Вашу антенну по азимуту двести восемь градусов, и применяя нанесенные деления на самом креплении антенны выставить необходимый угол наклона, который равен двадцати трем градусам. Если на Вашей антенне отсутствует шкала угла наклона, то его будет возможно выставить при помощи угломера либо транспортира. Затем отслеживая имеющийся уровень шкалы под названием “Качество” на самом  телевизоре, нужно медленно поворачивать саму антенну влево либо вправо, буквально только по одному градусу, пока не возникнет зеленая полоска. Если при осуществлении поворота антенны влево либо вправо вы не сможете добиться возникновения зеленой полоски, а сам азимут будет указан правильно, то необходимо сместить саму антенну вверх либо вниз на один градус, а затем повторить весь поиск. После возникновения полоски, следует плавным поворотом спутниковой антенны влево либо вправо добиться самого максимального уровня шкалы под названием “Качество” из того, который будет пред Вами отображаться в процентах. Затем аккуратно нужно зафиксировать крепление самой антенны, которое позволяло Вам двигать ее влево  либо вправо и отслеживая имеющийся уровень шкалы под названием “Качество” нужно двигать антенну вверх либо вниз до достижения максимального значения, которое, в конце концов, также следует зафиксировать. После осуществления данных настроек добиться значительного прироста уровня телевизионного сигнала также поможет поворот конвертора вокруг самой оси держателя до достижения самого максимального значения, который также необходимо зафиксировать.

 Когда спутниковая антенна будет настроена на самый максимальный уровень телевизионного сигнала со спутников HotBird, следует произвести сканирование телевизионных каналов. Для этого в данном же меню нужно перейти на строчку под названием “Поиск” и нажать на пульте кнопку под названием “ОК”, в результате этого будет отображаться вся информация о процессе сканирования. После осуществления сканирования, следует сохранить полученные результаты. Если, в результате осуществления просмотра будут присутствовать телеканалы с рассыпающимся изображением “на квадраты”, то следует выполнить подстраивание спутниковой антенны по параметрам данных каналов (то есть слабого транспондера), которое делают аналогично осуществлению поиска спутника по самому сильному транспондеру, только с использованием параметров слабого транспондера, которые можно будет увидеть, если нажать кнопку “Info”.

Home</ul> Настройка спутниковой антенны на три спутника Amos 4.0 W, Astra4A 4.8E, Hot Bird 13.0E в Италии

Установка спутниковой антенны и настройка спутниковой антенны на 3 спутникаAmos 4.0 WAstra 4A 4.8E Hot Bird 13.0E

Установка одной антенны и настройка её на приём каналов с трёх спутников одновременно являеться оптимальным решением, экономит финансы и место.

Позволит принимать более 100 русских и украинских бесплатных канала, а также итальянские, польские и др. каналы.

Для установки антенны на 3 спутника нам понадобиться:

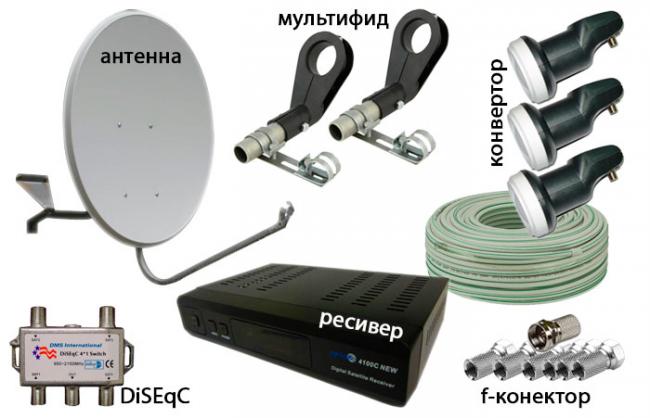

1 спутниковая антенна3 конвертора (головки)2 боковых крепления конверторов (мультифидов)1 diseqc-переключатель1 спутниковый ресивер

а также провод, f-конекторы, инструменты…

Схема расположение конвертеров (головок).

Как видим центральная головка антенны направленна на спутник Astra 4A (бывший Sirius) она крепиться непостредственно к антенне.

ПОДКЛЮЧЕНИЕ КАБЕЛЯ НУЖНО ПРОИЗВОДИТЬ ПРИ ВЫКЛЮЧЕНОМ РЕСИВЕРЕ. Замыкание кабеля может привести к выходу из строя ресивера.

Две головки прикрепляем с помощью мультифидов в примерное положение (как на картинке).

Крепим головку котарая будет принимать Amos слева от центральной головки (если смотреть с задней стороны антенны) примерно на растоянии 7 см и чуть выше, затем справа головку которая будет принимать Hot Bird она будет примерно в 3 сантиметрах от центральной головки и чуть-чуть ниже.

Подсоединяем кабели от головок к diseqc-переключателю. Записываем какому порту переключателя (порты пронумерованы), соответствует каждый спутник. Например, конвертор, принимающий сигнал со спутника Amos подключим к первому порту, Sirius – к третему, Hot Bird – к четвёртому.

amos 1/4sirius 3/4hot bird 4/4

Теперь необходимо настроить ресивер соответственно нашей конфигурации. Поскольку мы могли использовать различное количество головок и переключателей в настройках ресивера этих данных заранее не установленно. Нам нужно указать что мы используем один переключатель с четырьмя входами, точнее нам нужно указать к каким входам переключателя подключены головки.

Заходим в меню — нажимаем на пульте «MENU». В зависимости от модели ресивера могут быть не пренципиальные различия в структуре меню. Мы рекомендуем использовать уже настроенный спутниковый ресивер. Заходим в «МЕНЮ» — «УСТАНОВКА», выбираем по очереди спутники и выставляем параметр «DiSEqC

Настраиваем центральную головку на спутник Astra 4A.

На сайте http://www.dishpointer.com/ можно узнать направлене антены и ваши географические координаты. Вам всего лишь потребуется ввести страну, город, улицу, дом и выбрать интересующий спутник. Выбираем 4.8E SIRIUS 4. Видим направление на карте, под картой можно найти координаты местности и угол подъёма антенны.

Итак вначале нам необходимо настроить антенну на спутник Astra 4A (бывший Sirius) — центральная головка.В меню ресивера переходим на спутник Astra или включаем один из каналов на спутнике Astra, например «Рада» или «2+2».

Вы должны видеть две шкалы: первая показывает уровень сигнала, а вторая его качество.

Антенны настраиваются по нижней шкале «качество». Поворачиваем медленно антенну вправо влево, если сигнал не получается найти меняем немного угол наклона анетнны и снова повторяем повороты. Уровень сигнала должен быть около 70. Закрепляем прочтно антену. Половина работы сделана!

Повторяем операцию с левой головкой (Amos). Настраиваем например на канал «1+1» или «Новый канал». Теперь у нас нет возможности двигать антенну, меняем положение головки при помощи креплений мультифида. Стремимся к тому чтобы качество сигнала было больше 70.

На заключительном этапе настраиваем Hot Bird (правая головка). Можно настраивать на каналы «1TVRUS», «РТР»… Качество сигнала на этом спутнике можно настроить больше 70. Когда регулировка креплением принисла максимальный результат — проворачиваем конвертор вокруг своей оси и добиваемся максимального сигнала с данного спутника.

При возникновении вопросов, пишите на форуме в теме: Настройка антенны на 3 спутника Amos Astra HotBird

Мы с удовольствием постараемся вам помочь.
