Выполняя самостоятельную установку автомагнитолы относящейся к бренду супра необходимо помнить, что устройства такого типа предназначены для использования исключительно в автомобилях с системой электроснабжения постоянным током напряжением 12В и минусом, использующим корпус автомобиля. Другими словами, попытка установки таких автомагнитол на автомобилях с источниками питания 24В (автобусы, крупные грузовые автомобили и пр.), может привести к выходу их из строя.

При выборе конкретного места  для установки устройства следует  руководствоваться условиями, согласно которым ресивер располагается  в горизонтальном положении и при этом вентиляционные отверстия не должны перекрываться, обеспечивая свободный доступ воздуха внутрь мультимедийного устройства.

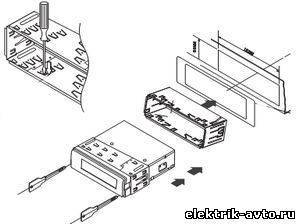

Правильнее всего корпус автомагнитолы supra закреплять при помощи штатной монтажной корзины, поставляемой в заводском комплекте устройства. В свою очередь, корзину закрепляют  в технологичном отсеке приборной панели автомобиля при помощи специальных отгибаемых лепестков. С целью жесткой фиксации аппарата в корзине и исключения вибрации, тыловая ее часть закрепляется при помощи специальной металлической скобы.

Подключение магнитолы выполнить супра достаточно просто при помощи универсального разъема ISO. Если же данный разъем отсутствует или выявлено, что его распайка не соответствует требуемым значениям, то приведенная ниже схема подключения магнитолы supra позволяет без особых проблем выполнить все необходимые операции, руководствуясь назначением и цветной маркировкой отдельных проводов:

• 2) Выход на сабвуфер (коричневый провод);
• 3) Выход на передний правый RCA (красный провод);
• 4) Выход на передний левый RCA (белый провод);
• 5) Выход на задний правый RCA (синий провод);
• 6) Выход на задний левый RCA (фиолетовый провод);
• 7) Выход видео (желтый провод);
• 8) Видео вход для камеры заднего вида;
• 9) Вход левого канала от внешнего источника (белый провод);
• 10) Вход правого канала от внешнего источника (красный провод);
• 11) Вход видео (желтый провод);
• 12) Стояночный тормоз (серый провод);
• 13) Задний ход (коричневый провод);
• 14) Управление антенной или усилителем (синий провод);
• 18) Зажигание (красный провод);
• 19) Питание от аккумуляторной батареи (желтый провод);
• 20) «Масса»  (черный провод);
• 21) включение  подсветки (оранжевый провод).

На приведенной  схеме устройства, дополнительно участвующее в работе автомагнитолы, имеют следующие цифровые обозначения: 1 – антенна, 15 – замок зажигания, 16 – блок предохранителей, 17 – аккумулятор.

При монтаже динамиков к переднему левому динамику (22) подключаются белый (+) и бело/черный провод (-), к переднему правому динамику (23) серый (+) и серо/черный (-) провода, к заднему левому динамику (24) зеленый (+) и зелено/черный (-) провода и к заднему правому динамику (25) фиолетовый (+)и фиолетово/черный (-)провода соответственно.

Для обеспечения  максимальной чистоты звука вся  проводка динамиков должна иметь надежную изоляцию.

Похожие материалы

Популярные материалы

—>

В основном настройка радио заключается в нескольких несложных этапах. Выбирается диапазон вещания и проводится поиск радиоканалов, которые сохраняются в памяти тюнера. Поиск радиостанций происходит либо в автоматическом, либо в ручном режиме. В первом случае радиоканалы сохраняются в порядке убывания качества вещания.

Рассмотрим более подробно, как провести настройку радио на распространенных автомагнитолах.

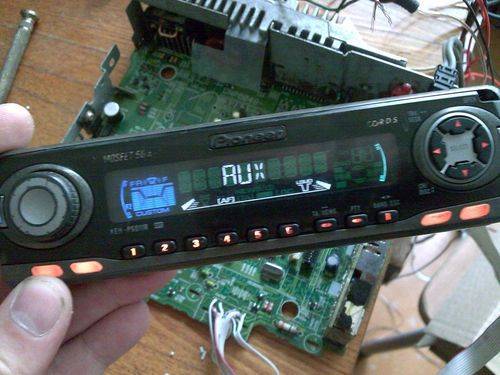

Пионер

Если вы задались вопросом, как настроить радио на магнитоле Pioneer, не переживайте, настройка происходит очень легко. При автоматической настройке Пионера нажимается FUNC, следом BSM. Для старта поиска радиоканалов нажимается кнопка вправо или вверх, после окончания включится музыка первой найденной радиостанции.

Для ручной установки в режиме BAND продолжительно нажимается >>|. Будет запущен поиск любой первой станции в этом радиусе. После чего аппарат перестанет сканировать и включит воспроизведение найденной станции. Затем нужно будет её сохранить, для этого долго держите клавишу с нужным номером. Если вам не нужна найденная станция, нужно нажать клавишу вправо и удерживать её. Сканирование продолжится до момента нахождения новой станции.

С помощью данной функции можно сохранить в памяти до 6 станций в первом банке. После данной манипуляции нажимаем на кнопку BAND и попадаем во второй банк, он на дисплее показывается надписью F2. Во втором банке можно аналогично записать в память до 6 станций, а также существует и третий банк. Чаще всего банков три, но их бывает и больше. В итоге при наличии трёх банков у вас будут активны и сохранены 18 станций. Теперь вы знаете, как настроить радио на магнитоле Пионер.

Сони

Настроить радио в магнитоле Sony также не составит проблем. Поиск станций осуществляется обычно двумя распространенными способами: вручную или автоматически. Автоматическое запоминание радиостанций:

1. Включить магнитолу. Длительно нажав кнопку Source, дождаться появления на табло надписи ТЮНЕР.
2. Смена диапазона происходит при нажатии кнопки Mode. В случае нажатия на регулятор-джойстик высветится меню опций.
3. Крутить джойстик до появления надписи опции ВТМ. Радиоканалы стандартно закрепляются за клавишами с номером.

Для ручного сканирования и сохранения необходимо:

1. Включить радио и начать поиск станций.
2. После того как будет найдена нужная радиостанция, требуется нажать номерную клавишу от 1 до 6, после чего появится название «Mem». Примечание: при сохранении радиостанции на цифре, у которой уже есть радиостанция, предыдущая автоматически стирается.

Таким образом, настроить радио в магнитоле Сони можно за 5-10 минут.

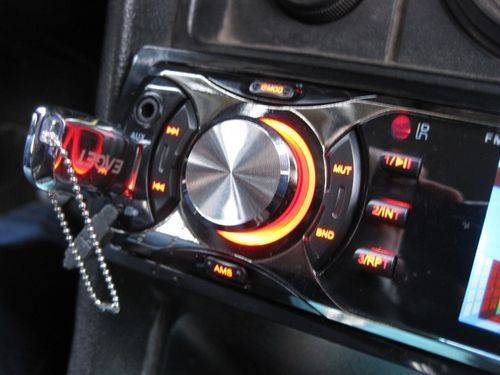

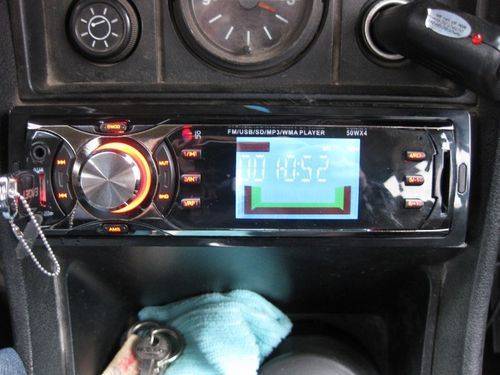

Супра

После нажатия кнопки MODE выбираем функцию Радио, затем на экране высветится RADIO и сохранённый диапазон с частотой вещания. При нажатии BND выбирается нужный диапазон радиовещания.

Далее нужно нажать клавишу с номерами от 1 до 6 для использования уже сохранённой радиостанции в магнитоле.

Нажать и удержать кнопку >>||.

Потом нажмите кнопку >>|| для выбора нужной станции. Если эти клавиши не нажимать до десяти секунд, все вернётся в исходный режим работы.

Настройка в автоматическом режиме и осуществление сканирования выбранных радиостанций

Поиск существующих в памяти радиостанций:

Кратковременно нажав клавишу AS/PS, запустите поиск сохранённых радиоканалов. Любая станция может прослушиваться примерно пару секунд. Для автоматического сохранения радиоканалов удерживайте клавишу AS/PS. Приемник настроит шесть оптимальных станций, которые являются наиболее мощными в этом диапазоне вещания. Данная опция может быть применена в любом волновом диапазоне. После завершения автоматического сохранения станций приёмник прекратит их сканирование.

Для настройки определённой радиостанции нажмите кнопку >>||, так осуществится сканирование и выбор радиоканалов с лучшим сигналом приёма. Нажав кнопку >>||, можно вручную выбрать нужную вам станцию. Удержите клавишу с номерами от 1 до 6 примерно пару секунд для запоминания канала под нужной клавишей.

JVS

При настройке станций есть возможность оставить в тюнере 30 радиоканалов FM и 15 каналов АМ.

Установка станций вручную:

1. Выбираем полосу вещания, нажимая клавишу TUNER BAND.
2. Кликните на кнопку 4 для осуществления установки станции.
3. Удержите клавишу с любым выбранным номером на панели для запоминания станции в памяти магнитолы. Избранный номер начнёт моргать, после чего вы увидите станцию, сохранённую под выбранным номером. Например: Для настройки станции под цифрой 14 нажмите клавишу +10, а после этого клавишу 4 примерно на три секунды или более.
4. Для сохранения в памяти устройства других радиостанций нужно повторить пункты с первого по третий. А для изменения настройки всей станции нужно повторить весь процесс сначала.

Настройка станций в автоматическом режиме:

Станциям будут даны номера путем повышения частоты радиуса действия.

1. Выбрать радиус действия, нажав клавишу TUNER BAND.
2. Нажать и удерживать кнопку AUTO PRESET на панели.
3. Для установки другого радиуса действия нужно вновь пройти этапы с первого по второй.

Для замены выбранных станций в автоматическом режиме нужно использовать ручную установку.

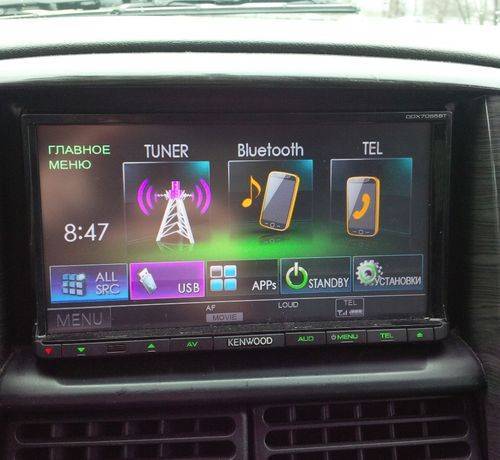

Кенвуд

Магнитолы Кенвуд предлагают три вида настройки авторадио: автоматический (AUTO), локальный (LO.S.) и ручной.

1. Нажмите SRC до появления надписи «TUnE».
2. Нажмите FM или АМ для выбора диапазона.

При автоматической настройке жмите >>| или |.

В случае ручной настройки после всех вышеизложенных действий загорится ST, означающая найденную станцию.
