Самостоятельная настройка пропавших каналов Триколор ТВ

Содержание

Прежде всего я советую не суетиться. Во-первых, убедитесь, что на каналах или у оператора не проводятся профилактические работы и проблема именно в антенне, или ресивере, а не на противоположном конце экрана. Не спешите сбивать настройки. Если это профилактика — надо только подождать.

Если вы точно знаете, что дело не в профилактике у оператора, спутник на месте, то убедитесь, что вы оплатили услуги доступа к пакетам. Как определить проблему с оплатой: когда ресивер показывает «Кодированные каналы», но инфоканал работает. Проверить оплату можно в личном кабинете Триколор ТВ.

Если и с оплатой всё хорошо, то третье, что следует сделать — сбросить настройки ресивера до заводских. Для этого достаточно отключить ресивер от сети, а затем снова его подключить. После этого надо будет заново настроить каналы Триколор. Потом следует просто оставить ресивер включенным на кодированном российском канале и ждать пока придут ключи.

Если и это не помогло, надо проверить ресивер на предмет физической неисправности, либо неактуальности прошивки.

Итак, если каналы не работают, то нужно:

1. Проверить на предмет профилактики у оператора;
2. Проверить баланс. Оплачены ли услуги;
3. Убедиться, что на сигнал не влияют погодные условия (снег не залепил конвертор);
4. Проверьте, не нарушено ли подключение антенны к телевизору и ресиверу;
5. Сбросить настройки и прописать каналы;
6. Проверить исправность ресивера

Настройка антены на спутники Триколор

Для настройки антенны на частоты каналов Триколор нужно целиться на спутник Eutelsat 36A / 36B 36° восточной долготы.

Чтобы правильно установить и настроить антенну, нужно знать, в каком направлении находится нужный спутник. Это можно сделать при помощи компаса, солнца, GPS навигатора, или просто по другим тарелкам вашего размера. Или можно воспользоваться специальной программой «Satellite Antenna Alignment».

Обязательно проследите, чтобы по направлению к спутнику не было высотных домов, больших деревьев или чего-то такого, что перекрывало бы тарелку.

Если используете компас, или другие навигационные способы, определите азимут на спутники EUTELSAT 36C и 36B, 36 градусов восточной долготы и направьте тарелку под нужный угол.

Угол места — угол между плоскостью земли и направлением на спутник

Программа, которую я упомянул, поможет узнать азимут и необходимый угол места для установки и настройки спутниковой антенны на любой спутник в вашей точке приема. Настройки программы сохраняются, поэтому в будущем можно будет пользоваться ею сразу — она запоминает ваше географическое положение.

После того, как вы введете координаты вашего местоположения, слева в таблице увидите углы для расчета азимута и подъема антенны для всех спутников одновременно.

Азимут — это угол между севером и спутником.

Если при подсчетах получается отрицательное значение подъема антенны (угла места), то спутник находится вне зоны досягаемости (за горизонтом).

Если вам нечем определить географическое направление, в программе предусмотрена возможность определить азимут по солнцу. Для этого:

• Задаете свои координаты
• Для расчетов выбрать высоту над уровнем моря — 0 м.
• Выбрать дату

И всё. Теперь смотрим на данные в таблице. Ищем там значение азимута, максимально близкое к значению азимута на спутник. Смотрим какая дата и время соответствуют этому азимуту и в это время направляем антенну на солнце, т.к. спутник в это время находится именно там. Угол места спутника и солнца может не совпадать. Если это случится, то солнечное излучение может на пару дней «забивать» сигнал.

При расчете обязательно учитывается временная зона (для Москвы +3 часа к Гринвичу).

Красной полосой обозначено направление на спутник. Желтым цветом обозначен световой день.

У офсетных антенн фокус смещен относительно центра, если антенна установлена строго вертикально, то она имеет угол подъема (20…25 градусов). Для расчёта угла места спутника, и реального угла установки антенны (в градусах относительно плоскости земли), в программе вводятся размеры антенны в миллиметрах (высота и ширина). Расчет производится только для офсетных антенн.

Для определения местоположения спутников EUTELSAT 36C и 36B введите в программу координаты своего населённого пункта (данные можно получить в Яндексе) и Вы определите их азимут и угол места.

Далее соберите антенну согласно инструкции, закрепите на ней конвертор и установите антенну на кронштейн, который должен быть закреплён вертикально к Земле на плоской поверхности. Подключите антенну к ресиверу с помощью ТВ кабеля с волновым сопротивлением 75 Ом, при отключенном от сети ресивере.

После определения углов, нужно будет собрать и установить тарелку Триколор ТВ по инструкции. Закрепите конвертор, установите на кронштейн. Кабелем с сопротивлением в 75 Ом прдключите антенну к ресиверу. Внимание! Ресивер в это время должен быть отключен!

Включать его нужно только после того, как все работы были сделаны. После включения вас будет приветствовать надпись «Нет сигнала». Чтобы начать настройку, нажмите Меню — Настройка — Ручной поиск. Настраивать нужно по индикатору качества сигнала.

После этого надо настроить антенну. Плоскость антенны надо перемещать по углу подъема с шагом в 3 градуса от  положения, при котором плоскость антенны направлена перпендикулярно к плоскости земли, до положения примерно 80 градусов к плоскости земли в обоих направлениях. При этом надо вращать её по азимуту на кронштейне в диапазоне двадцати градусов от направления на спутник, которое мы определили ранее.

Обратите внимание! Перемещение и вращение нужно делать по очереди: сначала менять угол места, а потом медленно вращать тарелку, чтобы не пропустить направление на спутник. Ошибка в 2-2.5 градусов может всё испортить. Когда на телевизоре появится изображение — определите максимальный уровень сигнала и затяните гайки потуже.

Если каналы в ресивере уже прописаны, то можете наслаждаться просмотром. Если нет — надо еще настроить и ресивер.

Настройка каналов Триколор самостоятельно

Антенну мы уже установили. Теперь можно приступать к настройкам ресивера.

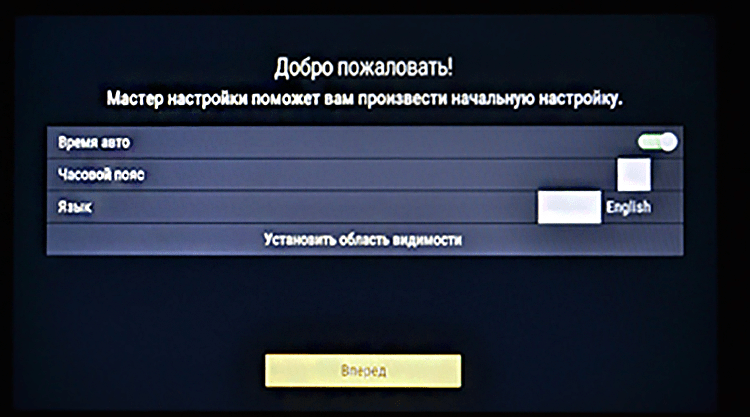

Для начала, возьмите HDMI или RCA шнур и подключите ресивер к телевизору. После этого подключите ресивер к электросети. В меню телевизора настройте показ видеовхода, в который подключали ресивер. Примерно как при подключении DVD. После того, как вы увидите на экране меню ресивера, следуйте инструкциям, чтобы прописать каналы.

На пульте нажмите кнопку ОК, чтобы последовать далее.

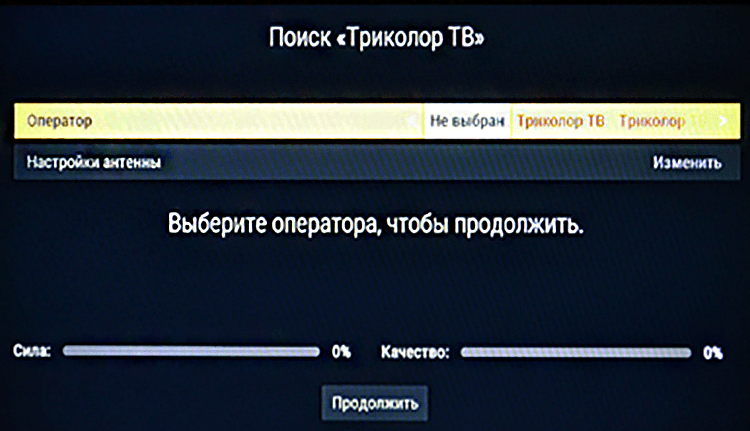

Здесь нужно выбрать оператора. В европейской части России — это Триколор ТВ. Для остальной — Триколор ТВ Сибирь. Далее опять жмем продолжить и ждем пока загрузится список регионов:

Для европейской части России из списка надо выбрать Урал. В этом регионе пропишутся каналы с временным сдвигом на 2 часа.

После того, как каналы найдутся, список надо сохранить.

После сохранения на некоторых каналах появится надпись «Инфоканал». Это значит, что он не кодирован. Перейдем на кодированный канал. В результате получим «Ошибка 9». Если ресивер зарегистрирован, то через некоторое время кодированные каналы заработают.

Если что-то не получилось и вы хотите попробовать заново — сбросьте все до заводских установок и пройдите процедуру еще раз.

В статье раскрыты вопросы сборки, настройки и регулировки антенны Триколор своими руками.

Купив антенну Триколор, каждый может осуществить самостоятельную настройку при соблюдении определенных правил.

Комплект для установки спутникового ТВ Триколор.

Инструменты и материалы для работы

Для работы понадобятся:

• Дрель (перфоратор);
• Отвертка;
• Ключи гаечного вида на 8, 10, 13;
• Рожковый ключ 10;
• Пассатижи;
• Компас;
• Нож;
• Изолента;
• Термоусадочная трубка или герметик на силиконовой основе;
• Стяжки;
• Винты с головкой под ключ на 13 длиной 6 — 8 см;
• Металлические шайбы d=30-50 мм.

  Минимальный набор инструментов.

Для закрепления основы требуется подобрать крепежные элементы. На деревянную поверхность следует закреплять при помощи сантехнических «глухарей». В остальных ситуациях подойдут анкерные болты 10х100.

Кабель, используемый для соединения антенны и телевизора, должен содержать толстую медную жилу и двойную оплетку. Длина кабеля не более 100 м. Если требуется проложить больше этой длины, то дополнительно располагаются усилители сигнала.

Выбор места для установки антенны

Так как тарелка получает сигнал от спутника, то основными критериями при выборе места являются:

• На пути сигнала отсутствуют посторонние предметы (деревья, столбы, стены, стекло, здание) на расстоянии 100 м в длину и 40 м в высоту.
• Фиксация происходит на высотной точке (крыша, стена, сторона балкона). При расположении внутри балкона появятся помехи.
• Тарелка должна смотреть на юг, ведь спутник «висит» над экватором. В результате улучшается качество передачи цифровых сообщений.
• Исключить попадание на оборудование снеговых скатов, сливов воды, падение карнизов.
• Размещение вблизи телевизора облегчит процесс настройки вещания.

Следование критериям обеспечит исключение ошибок при самостоятельной работе.

Сборка антенны

К оборудованию прилагается инструкция по сборке, следуя которой можно выполнить все быстро. Конструкция для приема сигнала образована элементами:

• Кронштейн — держит зеркало, поэтому должен монтироваться на стену, мачту или крышу.

  Сборка кронштейна.

• Зеркало — прикрепляется на кронштейн;
• Кабель коксиальный — передает сигнал на ресивер;
• Конвектор — располагается на держателе. Разъем для провода должен находиться внизу, чтобы исключить попадание воды.

Схема сборки:

1. После выбора места установки произвести разметку, чтобы монтировать кронштейн.
2. Сделать дрелью или перфоратором отверстия под крепежные элементы.
3. Закрепить кронштейн.

   Вариант крепления кронштейна на крыше.

4. Конвертер завести в держатель.
5. Подсоединить кабель к конвертеру (правила монтажа разъема описаны ниже).
6. Разместить антенну на кронштейне и зафиксировать болтами (полное затягивание болтов не проводить до конца всех работ, чтобы обеспечить изменение наклона и положения конструкции).
7. Кабель укрепить на кронштейне изолентой или стяжками. 1 м кабеля вблизи антенны остается в запасе.

Сборочные работы завершены.

Регулировка антенны

Регулировка должна осуществлять при хорошей погоде (отсутствие снегопада, дождя, плотной облачности). Этап подразумевает создание определенного положения оборудования для четкости трансляции. Они зависят от угла места и угла азимута. Чтобы вычислить угол места, следует провести горизонтальную линию от установленной тарелки в направлении спутника и измерить величину угла, образованного этой линией и линией приема сигнала (вертикальный угол, образуемый при повороте зеркало вверх-вниз).

Азимут – это угол горизонтальной плоскости между направляющей линией на север и направляющей линией от тарелки к спутнику (горизонтальный угол, соответствующий вращению тарелки влево-вправо).

Существует таблица, где указаны угол места и азимута для разных городов. Если тарелка устанавливается не в городе, то нужно ориентироваться на рядом расположенный город.

Азимут для разных городов.

Угол азимута выставляется компасом. Для определения угла места можно воспользоваться транспортиром и отвесом. Отвес располагается на нулевой точке транспортира и служит условной линией горизонта. По шкале транспортира откладывается требуемый размер угла.

Разные изготовители конструируют антенну под различным углом наклона. Продукция компании «Супрал» характеризуется точным вертикальным положением антенны под углом 26,5°. При расположении оборудования с таким углом в Москве или Калининграде не требуется менять угол места. Для других городов нужно будет наклонить вперед или назад конструкцию, чтобы угол соответствовал необходимой величине.

Монтаж телевизионного разъема

Телевизионный разъем подсоединяется к конвертеру в соответствии со схемой:

1. Зачистить верхний изолированный слой кабеля на длину 1,5 см.
2. Развернуть экранирующую оплетку вдоль провода.
3. Поверх оплеточного покрытия вывернуть фольгу.
4. Удалить изоляционный слой проводника длиной 1 см.
5. Монтировать кабель в F-разъем.
6. Оставить выступающий центральный проводник длиной 2 мм (излишек срезается).
7. Провести герметизацию F-разъемного соединения на всем отрезке. Делается это термоусаживающейся трубкой или 2 слоями изоленты, покрываемой герметиком на силиконовой основе.
8. Фиксировать кабель в дуговом пространстве конвертера, применив слой изоленты или стяжки.
9. Подсоединить второй конец провода к принимающему оборудованию.

   Монтаж F-разъема.

Применительно к используемому антенному проводу различают два способа установки приемника к телевизору:

• Высокочастотный антенный кабель (ВЧ) — втыкается в гнездо для антенны в телевизоре и во входное отверстие приемника «RF Out». После включения на телевизионном экране появляется комбинация «BOOT» и цифра канала. При включении функции поиска каналов выводится уведомление «Нет сигнала», что подразумевает нормальное функционирование приемника.
• Низкочастотный кабель с разъемом (НЧ) — аналогично ВЧ. При подключении на телевизионном экране возникает надпись «BOOT». После необходимо нажать на пультовой поверхности ресивера кнопочку «А/В». В результате должно засветиться уведомление «Нет сигнала». Появление другой информации говорит о неправильности сборки оборудования.

После проведенных действий можно приступать к настройке каналов.

Настройка уровня сигнала телепоказа

Настройку нужно проводить путем изменения положения антенны и отслеживания уровня сигнала на телевизионном экране. Сначала открыть меню «Установка антенны»:

• На пульте приемника отыскать кнопочку «Menu» и нажать на нее;
• Остановиться на подпункте «Установки»;
• Набрать в поле пароля комбинацию «0000»;
• Нажать на «Системные настройки»;
• Выбрать позицию «Установка антенны».

После отображения двух шкал «Сигнал» и «Качество» следует регулировка расположения оборудования:

• Первоначально зеркало смотрит на южную сторону (она определяется компасом или по времени нахождения солнца на юге в определенном регионе);
• Установить антенну вертикально в том случае, если нет препятствий;

  Предварительная настройка антенны.

• Изменять положение в горизонтальной плоскости по направлению на восток с шагом в 1 см, выждав при этом 3-5 секунды (быстрый поворот сопровождается тем, что сигнал можно пропустить);

Смотреть на телевизор, анализируя наполнение шкал:

1. При отсутствии заполнения продолжать вращение тарелки;
2. Наполнение одного показателя говорит о наличии препятствия или фиксации ложных данных (иной спутник), поэтому следует возобновить вращение;
3. Заполненные шкалы и отсутствие картинки подтверждает нахождение ложного источника сигнала;
4. Если данные будут поступать от нужного спутника, то на информационном канале возникнет картинка, и шкалы будут заполнены (инфоканал выбирается путем нажатия на кнопку «Ок» пульта ресивера).

   Наполнение шкал.

Предварительная настройка заканчивается точной настройкой, когда при изменении положения тарелки влево-вправо и вверх-вниз обе шкалы заполняются на уровне 80%. Такие значения помогут передавать точный сигнал при непогоде (ливень, снегопад, облачность).

После точной настройки телепоказа следует плотно зафиксировать оборудование на улице и выйти из меню установки, нажав дважды «Exit» на пульте.

Регистрация приемника

Получение телевизионной картинки происходит после регистрации оборудования. Регистрация проводится одним из способов:

• На сайте Триколор;
• В офисе продаж или авторизованном центре (обычно после покупки в специализированных точках продаж происходит регистрация ресивера);
• Через отдел технической поддержки, когда на руках имеется абонентский договор.

При регистрационных действиях пользователь должен указать модель приемника, уникальный номер для идентификации (ID), персональные данные. На передней панели оборудования можно увидеть название модели.

Идентификационный номер представляет собой последовательность из 10-12 цифр. Номер указан на наклейке упаковки или наклейке корпуса приемника. На некоторых упаковках и корпусах отсутствует надпись, поэтому необходимо зайти в меню приемника. При нажатии на подменю «Status» пользователь увидит ID.

Для заключения договора требуется предоставить персональные данные пользователя (ФИО, паспорт, дата рождения, место установки, контактные данные).

Регистрационные действия оканчиваются подтверждением оборудования по телефонному разговору со службой Триколор. Следует указать цель обращения, ФИО, идентификационный номер.

Вопросы от абонентов

«Нужен ли специальный прибор для настройки спутниковых антенн?»

Прибор для самостоятельной настройки не требуется, но он может облегчить поиск спутникового сигнала.

«Какие параметры использовать для настройки спутниковой антенны?»

Азимут и угол места.

<index>

Покупку оборудования для спутникового телевидения у лицензированного дилера обычно включает и услуги по установке, подключению и настройке Триколор. Но не все абоненты покупают антенну и тарелку у официальных распространителей. Некоторые обращаются в крупные торговые сети, что автоматически влечёт дополнительные расходы на приглашение мастера для подключения ТВ. Приходится задумываться о правильном монтаже и настройке и тем, кто решил переехать и установить комплект в другом месте.

В подобных ситуациях есть только 1 способ сэкономить: подключить оборудование самостоятельно. Если подойти к данному процессу с умом, окажется, что в нём нет ничего сложного. Но стоит заранее подготовиться к тому, что на него уйдёт немало времени. Установить тарелку и настроить телевидение «за час» не получится. Не помешает и помощь друга, который сможет подсказать, куда повернуть антенну, чтобы поймать стабильный, чёткий сигнал со спутника.

Выбор места и установки антенны

Первым шагом в процессе подключения спутникового ТВ всегда оказывается выбор места для крепления тарелки.

Провайдер рекомендует выбирать такие места, где:

• между тарелкой и спутником не будет крупных объектов (зданий, высоких деревьев, стен;
• перед антенной нет источников радиопомех, способных повлиять на качество сигнала (радиовышек);
• нет потенциальных угроз работе оборудования (места скопления воды, снега, грязи, опавших листьев).

Дополнительно стоит учесть, что лучше всего проводить установку на южной стороне здания. Здесь сигнал со спутника надёжнее. Кроме того, рекомендуется учесть место расположения телевизора и приставки и избежать слишком длинного кабеля.

Подготовка к подключению ресивера

Когда место монтажа выбрано, можно переходить к установке антенны и поиску правильного угла наклона и азимута.

Для этого можно:

• посмотреть на положение тарелки той же компании на других домах;
• воспользоваться специальным устройством для определения правильных параметров (не рекомендуется, поскольку нет никакого смысла покупать дополнительные приборы для одного использования);
• скачать специальное приложение на смартфон;
• искать правильное положение самому, воспользовавшись помощью друга.

Но даже при использовании самого точного прибора или приложения нужно обязательно сверять результаты со шкалой качества соединения ресивера.

Как настроить Триколор на телевизоре

Чтобы настроить тарелку Триколор, нужно:

1. включить приставку и открыть шкалу отладки сигнала;
2. затем постепенно поворачивать антенну (каждый шаг должен содержать 3-4 миллиметра) и задерживаться на несколько секунд, чтобы проверить качество связи;
3. найдя нужное положение (каждая шкала должна быть заполнена более чем на 80%), останется закрепить антенну в нужном положении и переходить к следующему этапу).

Следующий этап предполагает, что антенна находится в правильном положении, а абонент уже зарегистрировался на сайте. Если оба пункта выполнены, нужно:

1. включить ресивер и дождаться открытия меню настроек (иногда требуется введение пароля, по умолчанию – 0000);
2. ввести базовые параметры работы (часовой пояс, регион, язык);
3. открыть и запустить поиск каналов;
4. дождаться его завершения;
5. сохранить полученный результат.

Остальные абонентские настройки вносятся позже по желанию пользователя.

Читайте также: Как подключить ресивер Триколор к интернету и телевизору

Для телевизоров фирмы LG

Владельцам смарт-телевизоров LG придётся воспользоваться отдельной инструкцией, чтобы самому настроить Триколор ТВ:

1. нужно открыть автоматический поиск;
2. выбрать пункты «спутник» и «другие операторы»;
3. выйти из автоматического поиска и войти в ручной;
4. убедившись в том, что в настройках стоит «спутник», нужно открыть меню транспондеры и выбрать любой предложенный вариант (12226/L/27500);
5. выбрать транспондеры повторно и выбрать проигнорированный ранее пункт;
6. убедиться в появлении кнопки «добавить»;
7. перевести бегунок напротив надписи «поиск сети» в положение «вкл»;
8. нажать появившуюся ранее кнопку «добавить»;
9. дождаться завершения поиска.

Важно подчеркнуть, что описанная процедура приемлема для телевизоров LG, техника других марок, например, Samsung, настраивается привычным способом.

Ручная настройка Триколор ТВ – тонкости и советы

При ручной настройке телевидения пользователю стоит заранее узнать правильные частоты нужных каналов. Для этого стоит посетить официальный сайт спутниковой компании или позвонить в контактный центр.

Если совершать звонок неудобно, стоит указать следующие параметры:

• частота – 12226, скорость потока – 27500, поляризация – левая;
• частота – 11727, скорость и поляризация совпадает с указанной выше;
• частота – 12303, скорость – 17500, поляризация – правая;
• частота 12174, скорость – 04340, поляризация – правая.

Дополнительно рекомендуется активировать пункт, предлагающий пропускать кодированные каналы. Подобный подход позволит убрать из перечня телеканалов недоступные и сделает переключение между трансляциями максимально удобным. Рекомендуем подробнее ознакомиться со списком бесплатных каналов Триколор ТВ.

В случае возникновения сложностей следует убедиться, что в настройках ресивера правильно указана дата и время. Опечатка или неточность приведут к тому, что часть трансляций окажется недоступной.

Полезная информация

Желающим самостоятельно настроить Триколор ТВ на телевизоре пользователям стоит знать, что:

• перед настройкой нужно внести абонентскую плату;
• в случае возникновения сложностей рекомендуется позвонить в контактный центр (особенно актуально для активации ключей);
• при покупке оборудования на вторичном рынке велика вероятность, что подключиться к ТВ не получится (и диагностика не поможет);
• после подключения и настройки телевидения требуется заключить договор абонентского обслуживания, скачав и заполнив специальную анкету (если оборудование покупалось не у дилера и соглашение не заключалось ранее).

</index>Используемые источники:

• https://tricolortv-lk.com/nastrojka-trikolor-tv-samostoyatelno.html
• https://o-tricolore.ru/nastrojki/nastroit-antennu-trikolor.html
• https://tricolortvgid.com/kak-nastroit-tricolor-tv/
