Правильная регулировка зажигания на ваз 2107 карбюратор

Система зажигания является одной из составных частей любого бензинового двигателя. Неправильная регулировка зажигания ваз 2107 становится проблемой: заливает свечи, а мотор и вовсе теряет в мощности. Рассмотрим, что такое угол опережения, на что он влияет и как производится установка зажигания ваз 2107 карбюратор.

Содержание статьи:

Регулировка зажигания ваз 2107 карбюратор

Как работает система зажигания?

Стандартная система зажигания состоит из следующих составных частей:

1. Высоковольтная катушка;
2. Кабели;
3. Свечки;
4. Прерыватель;
5. Коммутатор и датчик Холла (если оно бесконтактное);
6. Трамблер;

При работе, на первичную обмотку катушки подается ток низкого напряжения и создает магнитное поле, посредством которого создает ток высокого напряжения на вторичной обмотке. Посредством трамблера и прерывателя происходит распределение импульса на нужную свечу зажигания.

Резистор бегунка

БСЗ использует работу коммутатора и датчика Холла, которые осуществляют передачу энергии с учетом количества оборотов трамблера. Коммутатор электронного зажигания более эффективно распределяет токи. Ее преимущества заключаются в отсутствии необходимости чистить контакты и облегчении пуска двигателя в холодное время года.

Катушка зажигания

В отличие от карбюратора, инжекторная система впрыска для распределения энергии использует модуль зажигания, работа которого корректируется ЭБУ, который фиксирует положение коленвала в верхней мертвой точке. Вот почему необходимость в регулировке отпадает.

Что такое угол опережения зажигания?

Чтобы зажигание работало правильно, необходимо соблюсти следующее условие: искрообразование должно происходить в тот момент, когда поршень находится в ВМТ. Это должен быть такт сжатия. Данный момент должен быть точкой воспламенения.

Однако это еще не все. Время, за которое топливная смесь полностью сгорит, тоже должно учитываться. Поэтому свечи зажигания должны создать импульс с некоторым опережением, которое и называется углом опережения. В результате, смесь достигает пика горения, а цилиндр начинает движение вниз.

Если искрообразование происходит раньше, то такое зажигание называется ранее, а если поздно, то позднее. Ранее приводит к детонации. Вот почему двигатель быстро перегревается, а его работа становится неэффективной, хотя расход топлива иногда может быть сильно снижен. Определить это можно по электродам свечей зажигания, которые покрываются белым налетом. При позднем зажигании заметно теряется мощность, а из выхлопной трубы выходит черный дым, что свидетельствует о том, что бензин, не успевая сгореть в цилиндре, догорает в выхлопной системе.

Свечи зажигания, в этом случае, становятся черными. Об этом могут рассказать и хлопки в выхлопной трубе. Позднее зажигание способствует тому, что свечи попросту заливает топливом, которое не сгорает или сгорает не полностью. Когда они заливаются – они не работают.

Системы зажигания разделяются на 3 группы:

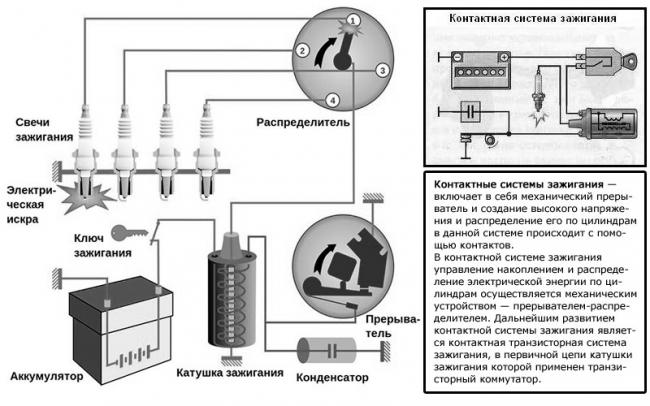

Контактная система зажигания

Контактная система зажигания

Бесконтактная система зажигания

Бесконтактная система зажигания

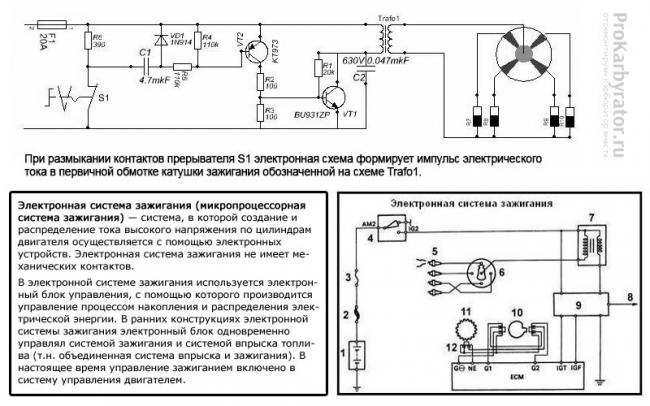

Электронная система зажигания (микропроцессорная система зажигания)

Электронная система зажигания

Плюсы и минусы безконтактного зажигания

Плюсы +	Минусы —
Ток подают на катушки зажигания через полупроводниковый коммутатор на первичную обмотку, это делает энергию искры гораздо больше, за счет большего напряжения на вторичной обмотке катушки зажигания (до 10 кВ).	Самым значительным недостатком данной системы зажигания является низкая надежность по сравнению с другими. Всем известные коммутаторы, которые изначально ставились на эти системы отличались очень низкой надежностью и часто выходили из строя.
Функционально заменяющий КГ электромагнитный формирователь импульсов, сделанный при помощи датчика Холла и который обеспечивает по сравнению с КГ значительно лучшую форму импульсов, а также стабильность, при этом во всем диапазоне оборотов двигателя. В связи с этим двигатель, оснащенный БСЗ выдает значительно лучшие показатели мощности и позволяет значительно сэкономить на топливе (до 1 л. на 100 км).	Если возникнут какие либо проблемы, то без новых запасных частей не обойдешься.
Значительным плюсом данной системы зажигания является низкая по сравнению с КСЗ потребность в частой регулировке, а также обслуживание. Но что касается обслуживания системы, то тут все просто и сводится к смазыванию вала трамблера каждые 10 тыс. км. пробега.

Плюсы и минусы контактного зажигания

Плюсы +	Минусы —
Это самая простейшая система зажигания, ее можно отремонтировать в чистом поле при помощи золотника и спички в течение 10 минут, с бесконтактный этот номер не пройдет. Отказ контактной системы зажигания маловероятен.	Ток подается на первичную обмотку катушки зажигания через контактную группу. В связи с эти значительное ограничение на величину напряжения на вторичной обмотке катушки (до 1.5 кВ), а значит сильно исктообразование.
Часто требуется обслуживание. Нужно постоянно следить за зазором в КГ, за углом замкнутого состояния КГ. Нужно постоянно чистить контакты КГ потому как они во время эксплуатации подгорают. Также вал трамблера нужно каждые десять тысяч километров смазывать. Также рекомендуется смазывать кулачек распределителя.
Низкая надежность этой системы, часто выходит из строя, требуется постоянный уход.

Плюсы и минусы электронной системы зажигания

Как выставить зажигание на ВАЗ 2107 карбюратор своими руками?

Существует очень много способов, как можно настроить зажигание на ВАЗ 2107, поэтому начнем с самого простейшего, который не потребует каких-либо затрат. Процесс выставления меняется не сильно. Для этого автомобиль устанавливается на ровное место, под передние колеса ставятся противооткатные упоры, а на КПП устанавливается нейтральная передача. Приготовьте инструмент. Если у вас нет храпового ключа, то поднимите заднее колесо и включите 4-ю скорость. Обязательно машину нужно подстраховать, чтобы не получить травмы.

В первую очередь, необходимо установить поршень в 4-ом цилиндре в ВМТ и это обязательно должен быть такт сжатия. Чтобы проще было настраивать безконтактное зажигание, выверните свечи, а в 4-ом цилиндре на месте свечных отверстий установите бумажную заглушку. Вращайте коленчатый вал при помощи храповика или крутите колесо по ходу вращения. Как только заглушка вылетит, это и будет ВМТ. Там он и выставляется. После этого, ослабьте гайку на 13, удерживающую трамблер и вытащите его. Его нужно установить таким образом, чтобы бегунок смотрел на контакт четвертого кабеля. Для этого нужно взглянуть на крышку трамблера, где все кабели помечены цифрами. Корпус находится рядом с двигателем.

Теперь слегка подтяните гайку распределителя, чтобы прерыватель мог перемещаться. Попросите помощника запустить двигатель, предварительно установив свечи. Во время вращения стартера нужно выставить трамблер так, чтобы поймать момент запуска и затянуть гайку. Регулировать нужно медленно. Когда мотор запустится, нужно также установить трамблер так, чтобы обороты стали устойчивыми. Такая настройка зажигания ваз 2107 карбюратор является оптимальной.

Если остались вопросы, рекомендую посмотреть это видео по установке зажигания на классике ВАЗ:

Как настроить бесконтактное зажигание по меткам?

Этот способ мало чем отличается от предыдущего, но на этот раз используется первый цилиндр. На большой крышке сальника коленчатого вала расположены метки, а на самом шкиве риска. Нужно повернуть механизм так, чтобы риска на коленвале совпала со средней меткой и не уходила в сторону.

Дальнейший порядок действий аналогичный предыдущему: устанавливаем трамблер и собираем элементы.

После полной сборки, необходимо выполнить проверку работы системы. В противном случае, установка будет работать неправильно.

Как проверить ранее/позднее зажигание?

Чтобы проверить правильность установки раннего или позднего зажигания, необходимо сделать это в движении. Для этого нужно разогнаться на 4-ой скорости до 60 километров в час и сбросить ее до 40. Теперь резко нажмите на педаль газа и прислушайтесь к работе двигателя. При правильной постановке углов, появится стрекочущий звук и пропадет через несколько секунд. Автомобиль должен начать набирать скорость. При раннем зажигании детонация не исчезнет еще долгое время, а при позднем – и вовсе не появится.

Вот почему нужно настроить положение трамблера ослаблением гайки на 13. Если добиться нужной регулировки не удается, переходим к следующему шагу.

Как отрегулировать бесконтактное зажигание ВАЗ 2107 при помощи лампочки

Все предыдущие методы являются примитивными и позволяют выставить нужный угол лишь приблизительно. Чтобы добиться самой точной регулировки, необходимо продолжить регулировку при помощи обычной тестовой лампочки на 12 вольт. Это позволит установить наиболее оптимальный угол опережения.

Регулировка бесконтактного зажигания

Один из проводов лампочки нужно подсоединить на плюсовой контакт катушки зажигания, а второй просто замкнуть на «массу». Ослабьте гайку на 13 и, удерживая октан-корректор, медленно поверните трамблер до того момента, когда лампочка погаснет. Далее вращаем прерыватель по часовой стрелке, пока лампочка не загорится. Тот момент, когда это произойдет и будет самый оптимальный угол опережения зажигания на ВАЗ 2107. Теперь гайку можно затянуть. Если свечи по-прежнему заливает, то необходимо проверить систему питания двигателя – карбюратор. Его нужно отрегулировать. Причины могут быть и в других системах.

Есть ли разница между контактным и электронным зажиганием?

На карбюраторных ВАЗ 2107 устанавливалось, как электронное, так и контактное устройство. Процесс регулировки не различается. Единственное различие может заключаться лишь в том, что перед тем, как выставлять метки, на контактном прерывателе необходимо зачистить контакты и проверить зазор, чтобы настройка системы была выполнена точнее.

Кстати, многие ошибочно называют коммутатор реле зажигания. Это реле является лишь способом уменьшения пускового тока и предназначено для сохранения срока службы контактов. Данное реле находится так в подкапотном пространстве. Настройка зажигания к нему не относится.

Вот так можно отрегулировать зажигание на карбюраторном автомобиле ВАЗ 2107. Удачи на дорогах!

<index>

Если вы совсем недавно приобрели ВАЗ 2107, у которого имеется система карбюратор, то советуем сразу начать следить за его состоянием. Это необходимо для того, чтобы при любых возникших изменениях в его работе, вы смогли во время произвести требуемый ремонт. Возможно, вас смущает большой расход топлива или неравномерная работа двигателя? Тогда вам следует правильно настроить зажигание автомобиля.

Содержание

Установка момента зажигания с опережением

Производится эта настройка совершенно несложно. С этой задачей сможет справиться даже новичок. Для этого заранее приготовьте ключ на 13 мм и специальный ключ для коленчатого вала на 38 мм.

Если ваш автомобиль заведен, то обязательно выключите двигатель, так как выставить зажигание можно только при заглушенном моторе. Сначала проводится установка поршня первого цилиндра в верхнюю мертвую точку такта сжатия, то есть в положение зажигания. Перед этим снимите свечи, заткните ватой отверстие от них.

Нужно совместить отметку на коленвале и передней крышке двигателя. Для этого ключом начните прокручивать коленчатый вал по часовой стрелке. Во время этого действия сдавленный там воздух должен вытолкнуть вату, обозначая тем самым такт сжатия. Продолжайте медленно поворачивать вал, пока отметки на шкиве и крышке ГРМ не совпадут.

Обратите внимание, что на крышке присутствуют 3 метки:

• Первая обозначает опережение зажигания на 10 º;
• вторая – на 5 º;
• третья – равняется нулю.

Так как ВАЗ 2107 с двигателем карбюратор работает на 92-ом или 95-ом бензине, нам нужно выставить зажигание для этих видов топлива. Именно поэтому вам следует выбрать вторую метку, которая будет означать опережение зажигания на 5 º.

После того, как необходимые параметры совпадут, поставьте свечи на место и уберите провода. Система готова к работе.

Регулировка момента зажигания

Для последующих действий надо ключом на 13 ослабить крепежную гайку трамблера (распределителя зажигания). Один проводок от лампочки (она будет исполнять роль вольтметра, то есть говорить о наличии напряжения) подключите к низковольтному выводу, который имеет катушка, второй — к «массе».

Теперь включите зажигание. Медленно и осторожно проворачивайте корпус распределителя по часовой стрелке, остановившись сразу, когда лампочка потухнет. Появившиеся искры обозначат момент зажигания. Перемещайте трамблер против часовой стрелки, пока контакты не разъединятся, а лампа снова не загорится. Все в порядке, можно смело закручивать трамблер, настройка окончена.

Установка электронного зажигания

Электронное зажигание делает работу двигателя более плавной и мягкой, облегчает его запуск в зимнее время года, уменьшает расход топлива. Если вы, имея двигатель карбюратор, решили перейти на бесконтактное (электронное) зажигание, мы расскажем вам, как правильно происходит его установка на автомобиль ВАЗ 2107.

Электронная система для машины, имеющей карбюратор, не должна быть слишком дорогой или дешевой. Лучше всего остановить свой выбор на товаре средней ценовой категории, чтобы потом через некоторое время не пришлось что-то менять.

Перед работой подготовьте дрель и набор ключей.

Для общего представления сначала внимательно прочтите прилагаемую инструкцию и откройте набор для двигателя типа карбюратор. В него входит:

• катушка зажигания;
• трамблер;
• коммутатор;
• 4 свечи;
• соединительные и высоковольтные провода.

Система устанавливается просто. Первым делом снимите с аккумулятора минусовую клемму и проверните коленвал до совмещения отметок под номерами 3 и 4, то есть высшей мертвой точки.

Теперь можно приступать к основным действиям. Катушка должна быть отсоединена от всех проводов, снимите ее и установите новую. Теперь катушка может присоединяться к центральному высоковольтному проводу. К контакту «К» подключите 2 коричневых провода, а к контакту «Б» — 2 синих.

Теперь снимите крышку трамблера. Обратите внимание, что бегунок должен быть выставлен точно так же, как указано на рисунке. Обозначьте маркером на блоке это место, чтобы правильно установить новый трамблер. Теперь можете открутить эту деталь и выставить в сторону.

Открыв крышку нового трамблер, поставьте бегунок перпендикулярно двигателю и вставьте в отверстие блока цилиндров. Совместите его с меткой на блоке. Далее наденьте крышку и подключите провода.

Решите, где будет располагаться коммутатор, так как место для него в автомобиле ВАЗ 2107 не предусмотрено. Рекомендуем установить его рядом с бачком омывателя. Закрепите его саморезами и установите разъем.

Не забудьте про свечи. Для их замены на машине ВАЗ 2107 вам потребуется свечной ключ, которым следует выкрутить старые свечи из цилиндров, а на место поставить новые.

Их цвет может многое сказать о работе двигателя, поэтому если свечи имеют черный нагар, следует заменить воздушный фильтр. В норме свечи должны иметь светло-коричневый цвет.

Корректировка бесконтактного зажигания

После того, как на ВАЗ 2107 была установлена новая система, необходимо провести ее проверку. Набрав скорость около 40 км/ч, переключитесь на 4-ю передачу, нажмите до упора педаль газа. В это время вы должны на пару секунд услышать звук, напоминающий постукивание пальцев. Это говорит о том, что настройка произведена правильно. Если его нет – необходимо повернуть трамблер по часовой стрелке, чтобы правильно выставить зажигание.

Замена реле стартера

Еще одной частой встречающейся проблемой на ВАЗ 2107, имеющих карбюратор, является неисправность реле стартера. При повороте ключа в замке система издает щелчок, но втягивающее реле не срабатывает. Заменить реле очень просто.

Сначала с реле надо снять стартер. Открутите 2 болта, на которых он крепится. Сдвиньте его вправо и выньте, повернув задней стороной. Открутите гайки крепления стартера и реле.

Открутите клемму.

Отверните ее в бок.

Снимите 2 болта крепления реле к стартеру.

Снимите реле.

Установите новое в обратном порядке.

</index>comments powered by HyperCommentsВыставить зажигание на ВАЗ 2107 проще, чем кажется. Для этого не требуется никаких особых навыков или инструмента. В статье описана полная процедура.Содержание:Установить зажигание на ВАЗ 2107 не так уж и сложно. Но в этом деле надо быть предельно аккуратным и точным, иначе всю процедуру придется повторить.

Зачем выставлять зажигание?

Неправильная установка зажигания – это довольно серьезная проблема, которая преследует владельцев автомобилей с двигателями ЗМЗ-402, но речь сейчас не о нем. Зажигание горючей смеси должно происходить строго в определенный момент. Если этот момент неправильный, то двигатель работает не так, как должен.Правильная установка зажигания на ВАЗ 2107 сможет решить несколько проблем, которые так или иначе связаны с работой двигателя:

Как выставить зажигание на ВАЗ 2107

Для начала, требуется установка метки зажигания. Для этого на шкиве коленчатого вала имеется насечка, которую необходимо совместить с одним из отливов на лобовой крышке. Всего их три, каждый из них соответствует марке бензина, который используется.

Метки зажигания ВАЗ 2107

Установка зазора в контактах прерывателя

После того, как установлена метка (делать это проще с выкрученными свечами), важно выставить правильный зазор в контактах прерывателя распределителя зажигания ( если установлено контактное зажигание), для этого проделываем следующее:

Установка трамблера

Далее установка зажигания на ВАЗ 2107 подразумевает правильную установку трамблера на свое место. Для этого:

Проверка правильности установки зажигания ВАЗ 2107

Для того чтобы проверить, насколько правильно установлено зажигание надо разогнать автомобиль до 40 км/ч на третьей передачи. Далее надавить на педаль газа, чуть больше чем на половину. Если детонация пропадает через 3-5 секунд, то зажигание установлено правильно. Если же детонация длится больше, надо остановиться, на работающем двигателе ослабить крепление распределителя зажигания, после чего провернуть его корпус вправо (+) на одно деление. Затем повторить процедуру проверки. Если же детонации нет вообще, то корпус трамблера надо вращать влево (-). Делать Это нужно очень аккуратно. Видео «как установить зажигание на ВАЗ 2107:ТегиВАЗАвторемонтВыставить зажигание на ВАЗ 2107 проще, чем кажется. Для этого не требуется никаких особых навыков или инструмента. В статье описана полная процедура.2</span> —> Используемые источники:
