Обслуживание нексии

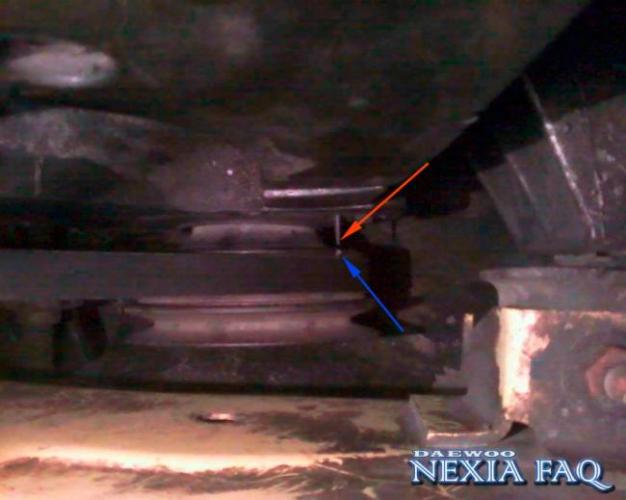

Многие владельцы 8-ми клапанных нексий с трамблером пытаются найти способ регулировки угла опережения зажигания не прибегая к помощи стробоскопа, мне же удалось найти такой способ. Домкратим машину, включаем 4-ю передачу. Вращая колесо, совмещаем метки на шкиве (синяя стрелка) и на кожухе ремня ГРМ (красная стрелка) Снимаем крышку трамблера, бегунок. Прорезь на валу (синяя стрелка) может быть направлена либо вверх, либо вниз — нет никакой разницы. Ослабляем ключом на «13» крепление трамблера, и, поворачивая его, совмещаем выступы магнитного ротора (зеленая стрелка) с выступами стационарного полюса (красная стрелка). Таким образом выставили угол опережения зажигания. Но желательно еще повернуть  на пару миллиметров трамблер по часовой стрелке, для срабатывания электроники необходимо время Зажимаем крепление трамблера, устанавливаем бегунок, закрываем крышку — угол опережения зажигания выставлен  Автор Sashok Метки: угол опережения зажигания на нексии, регулировка угла опережения зажигания на нексии

Для добавления комментария необходимо войти или зарегистрироваться

От точности установки угла опережения зажигания в двигателе Дэу Нексия зависит практически полностью работа двигателя в любом режиме. Стоит ошибиться на миллиметр, и двигатель не сможет корректно работать на холостых оборотах, нормально запускаться и экономно расходовать топливо. Выставить зажигание на Нексии довольно просто, главное чётко следовать инструкции.

Зажигание 8 и 16 клапанов — в чем разница

На первые Нексии устанавливались 8-клапанные двигатели с трамблером. Позднее на Нексии стали ставить двигатели с электронным распределителем зажигания. Последний устанавливаемый на Дэу Нексия двигатель – 16 клапанный объемом 1,6 л.

Система зажигания Дэу Нексия развивалась по мере совершенствования двигателя. Фактически, “низ” мотора оставался неизменным — коленвал, блок цилиндров, кривошипно-шатунный механизм и цилиндро-поршневая группа. Изменилась только головка блока цилиндров, в ней появилось два распредвала. 8-клапанный мотор имел бесконтактную систему зажигания с трамблёром-распределителем, коммутатором и катушкой зажигания. Угол опережения зажигания регулировался поворотом трамблёра в одну или в другую сторону.

Более свежий 16-клапанный мотор получил бесконтактную электронную систему зажигания, которая не требует ручной регулировки.

В конструкции нет трамблёра, ток высокого напряжения вырабатывается двумя катушками и распределяется двухканальным коммутатором, который в свою очередь управляется электронным блоком управления двигателем. Синхронизация момента зажигания и момента впрыска происходит благодаря точной установке коленвала и распредвалов по меткам. Угол опережения зажигания выставляется ЭБУ по данным датчиков.

Выставляем момент зажигания на Нексии с 8-клапанным мотором

Выставить зажигание на восьмиклапаннике достаточно просто. Можно даже обойтись без стробоскопа, используя только штатный инструмент. Порядок работы такой:

1. Устанавливаем автомобиль на ровной площадке, ставим противооткаты под задние колеса.
2. Домкратом приподнимаем передок и включаем 4 передачу.
3. Открываем капот и ищем метку на шкиве коленвала и на кожухе ремня привода ГРМ.

   Совмещаем метки на шкиве и на кожухе ремня ГРМ.

4. Вращением колеса совмещаем эти две метки максимально точно.
5. Снимаем крышку распределителя и бегунок.

   Снимаем крышку трамблера и бегунок.

6. На валу видим прорезь, которая должна быть направлена или вверх, или вниз.
7. Ключом на 13 отпускаем болты фиксации трамблёра.

   Ослабив ключом на 13 болт крепления трамблера, совмещаем выступы магнитного ротора с выступами статора.

8. Теперь осталось совместить выступы магнитного ротора с плюсовыми стационарными отливами.
9. Теоретически, угол опережения выставлен, но, делая поправку на бензин, проворачиваем трамблёр ещё на 2-3 мм по часовой стрелке.
10. Устанавливаем бегунок и крышку.

Заключение

Проверяем правильность установки в ходу. В том случае, если двигатель ведёт себя неадекватно (вялый разгон, высокий расход топлива), проверяем метки на шкивах распредвала и коленвала и убеждаемся, что ремень ГРМ установлен правильно. Удачной всем работы и солнечных дорог!

Видео про ремонт трамблера и установку зажигания

Руководства￫Daewoo￫Nexia (Дэу Нексия)

Проверка/регулировка установки угла опережения зажигания

Общая информация Углом опережения зажигания называется угол, на который поворачивается коленчатый вал между моментами воспламенения смеси в каждом очередном цилиндре. Измерение производится относительно ВМТ конца такта сжатия соответствующего поршня, результат выражается в углах до или после ВМТ В идеале воспламенение воздушно-топливной смеси в камере сгорания цилиндра должно производиться в момент прохождения поршнем положения ВМТ конца такта сжатия. При этом взрывообразно нарастающее давление в цилиндре будет толкать поршень вниз, вызывая тем самым вращение коленчатого вала двигателя. Ввиду того, что искрообразование между электродами свечи/воспламенение смеси занимает некоторое время (доли секунды), поджиг должен производиться немного раньше момента достижения поршнем положения ВМТ, иначе максимальное толкающее поршень давление не будет достигнуто, что приведет к снижению развиваемого двигателем крутящего момента. Если установить угол опережения зажигания на 10° перед ВМТ, то воспламенение воздушно-топливной смеси в каждом из цилиндров будет происходить в момент, когда соответствующий поршень займет соответствующее положение (10° перед ВМТ конца своего такта сжатия). Сказанное остается верным лишь во время работы двигателя на холостых оборотах. Добиться максимальной эффективности отдачи двигателя/экономии расхода топлива можно добиться, если процесс сгорания смеси в цилиндрах будет завершаться в пределах 23° после ВМТ соответствующего поршня.

По мере нарастания оборотов двигателя поршни начинают двигаться быстрее, при этом свечи зажигания должны производить воспламенение воздушно-топливной смеси так, чтобы ее сгорание происходило даже немного ранее момента, когда соответствующий поршень достигнет положения ВМТ. При установке слишком раннего зажигания нарастающее давление в цилиндре будет препятствовать продвижению поршня вверх, что приводит к возникновению характерного стука, в просторечии именуемого детонацией. Слишком позднее зажигание, как уже говорилось выше, приводит к заметному снижению эффективности отдачи двигателя. На ободе шкива коленчатого вала и крышке привода ГРМ предусмотрены специальные установочные метки. При этом метка на шкиве соответствует положению ВМТ конца такта сжатия поршня первого цилиндра, к проводу свечи зажигания которого следует подключать стробоскоп при проверке/регулировке установки угла опережения зажигания (следите, чтобы электропроводка подключения стробоскопа не касалась лопастей вентилятора системы охлаждения!). При этом вспышки лампы будут происходить синхронно моментам искрообразования между электродами данной свечи. Направив луч стробоскопа на обод шкива, можно легко определить положение поршня первого цилиндра в момент начала воспламенения смеси, — метка на ободе шкива “замрет” напротив соответствующего деления закрепленной на крышке привода ГРМ шкалы. В ходе регулировки опережения зажигания необходимо добиться соответствия нормативным для данной модели автомобиля требованиям (см. далее). Проверка и регулировка
