Владельцы машин, на которых установлено дополнительное акустическое оборудование, часто сталкиваются с неисправностью, в результате которой сбиваются настройки магнитолы при выключении зажигания. При этом происходит обнуление частот радиостанций, настроек эквалайзера и встроенных часов. Причиной неисправности является некорректное подсоединение головного оборудования к бортовой сети автомобиля.

Почему так происходит

Для коммутации магнитол применяется жгут, в котором расположены отдельные кабели для подачи положительного и отрицательного питания. Минусовой провод, защищенный слоем изоляции черного цвета, коммутируется к отрицательной клемме аккумулятора или болту массы, приваренному к кузову. Положительный сигнал подается по шнурам, закрытым изоляцией желтого и красного цветов. Если кабели подключить напрямую к батарее, то настройки сбрасываться не будут, но при этом происходит разрядка аккумулятора, поэтому провода подключают через замок зажигания.

При использовании замка зажигания к узлу требуется вывести кабель красного цвета, который обеспечивает работу встроенного усилителя и радиоприемника. Когда зажигание выключается, то прослушивание передач и музыки невозможно. Вместо замка также применяется отдельная кнопка, прерывающая цепь питания усилителя по команде пользователя. Если на кнопку вывести кабели с изоляцией желтого и красного цветов, то после отключения также произойдет обнуление настроек.

Желтый шнур подсоединяется к разъему, на котором сохраняется положительное питание независимо от положения ключа в замке. Если сбрасываются настройки через несколько минут, то выбранный контакт подключен к контроллеру бортовой электроники, переводящему бортовую сеть в режим сна. В этом случае требуется вывести кабель напрямую от положительной клеммы батареи. На части магнитол встречается дополнительный кабель, используемый для подсветки кнопок и дисплея. Способ коммутации шнура не влияет на сохранение настроек в памяти проигрывателя.

Как устранить проблему

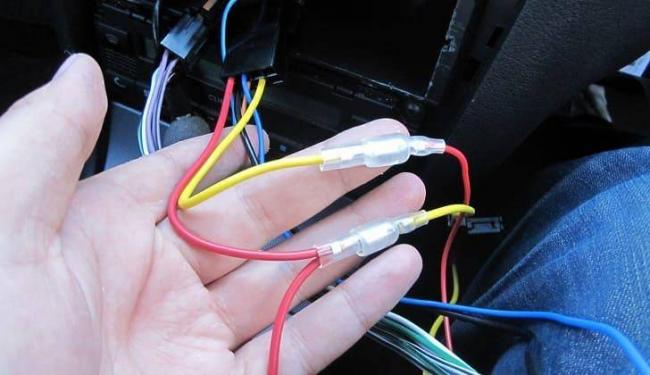

Если память головного устройства не сохраняется после выключения зажигания на автомобилях концернов VW или GM, то требуется демонтировать устройство и изменить схему подключения кабелей. Шнур проигрывателя, оборудованный изоляцией желтого цвета, коммутируется с проводником красного, находящимся в жгуте автомобиля. При этом красный кабель магнитолы соединяется с желтым проводом на машине. Информация по подобной методике коммутации приводится в техническом описании, прилагаемом к проигрывателям.

На автомобилях Hyundai используется жгут проводки головного акустического устройства, оборудованный штекером стандарта ISO 10487. Для подсоединения магнитолы применяется переходник ISO, обеспечивающий надежный контакт. В переходнике установлена перемычка, соединяющая кабели желтого и красного цветов в единую цепь, подсоединяемую к выходу на замке зажигания.

При повороте ключа подача питания прекращается, и происходит автоматическое обнуление настроек.

Для исправления ситуации требуется найти положительный кабель, расположенный в панели приборов, на котором сохраняется положительный сигнал при отключении зажигания. Для поиска используется тестовый прибор, переключенный в режим вольтметра. Рекомендуется проводить работы при закрытых дверях и выключенном плафоне подсветки. После обнаружения кабеля необходимо подключить желтый провод от магнитолы.

Для коммутации рекомендуется использовать пайку, поскольку скручивание жил не обеспечивает контакта.

Штатные магнитолы на части автомобилей оснащены проводкой, не позволяющей выключиться после изъятия ключа из замка зажигания. Подобная схема используется на машинах Chevrolet. Для корректной установки альтернативного оборудования приобретается переходник, обеспечивающий правильное подсоединение питания. Если оборудование отключается или происходит сброс настроек, то понадобится проверить тестовым прибором назначение кабелей и произвести переустановку проводов.

Встречаются магнитолы, оборудованные встроенным элементом питания, поддерживающим настройки памяти. Оборудование сохраняет параметры до момента падения емкости аккумулятора или батарейки. При включении зажигания элемент заряжается от бортовой сети автомобиля. Пользователь может самостоятельно изготовить конструкцию, используя батарейку напряжением 12 В, которая подсоединяется через диод и предохранитель. Дополнительный диод ставится в цепь питания от основной батареи, обеспечивая развязку источников питания.
