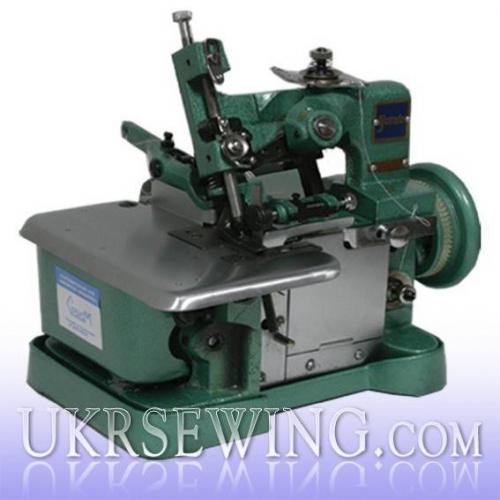

Оверлок 51 класс — инструкция



1.  51, 51-А класс. Техническая характеристика оверлока

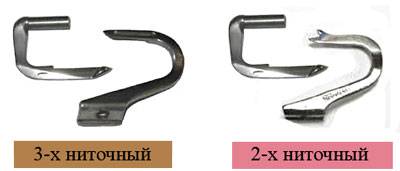

51 класс обладает уникальной особенностью — он может работать, используя всего две нитки. Возможно такая «экономия» уже не актуальна, но вы должны знать, что если вместо одного из петлителей поставить ширитель, то оверлок будет работать, используя только две нитки, одна заправляется в иголку, другая в петлитель. Максимальная частота ращения главного вала 3500 об.мин.; длина стежка 1.5…4 мм.; ширина обметывания 3-6 мм.; максимальная толщина обрабатываемых тканей 2.5 мм. Оверлок 51 класса отличается наличием дифференциального двигателя ткани, в машине класса 51-А — простая рейка. Проще это можно объяснить так, оверлок 51 класса может растягивать край обметываемой ткани, что делает шов эластичным, это очень важно для обработки края трикотажных тканей. Поэтому он может обметывать не только костюмные и пальтовые ткани, но и трикотажные, бельевые. Внешне они абсолютно одинаковы, но наличие дифференциальной рейки намного увеличивает его возможности. В обеих машинах используются иголки типа 0029 — ( 60, 65, 75, 90, 100 )

2. Правильное взаимодействие петлителей оверлока 51 класса

Чтобы самостоятельно настроить оверлок, пожалуй мало инструкции, требуется опыт. Правильное взаимодействие петлителей и иголки друг с другом происходит при соблюдении многих параметров, выставить которые, достаточно сложно не имея опыта. В данной инструкции к 51 оверлоку даны основные пармаетры, которые могут служить вам лишь ориентиром при настройке. Общий принцип настройки такой — все петлители и иголка «встречаясь» должны иметь минимальные зазоры. Петлитель должен надежно заходить в петлю образованную выше ушка иголки, иголка должна надежно заходить в петлю образованную петлителем.

3. 51 класс. Ориентиром при настройке оверлока служит левый петлитель

Главным ориентиром при настройке оверлока 51 класса служит левый петлитель (нижний) L. При опускании иглы в крайнее нижнее положение, он должен занять крайнее левое положение на расстоянии 4…5 мм от иголки. При подъеме иголки на 2,5-3 мм. образуется петля игольной нитки и носик левого петлителя, двигаясь вправо к иголке, в этот момент (на 1,5…2 мм выше ушка иголки) должен захватить образовавшуюся петлю. Зазор между лезвием петлителя и иголки должен быть минимальным — 0,05мм. Установить такой зазор можно, если ослабить винт крепления левого петлителя В, и осторожно повернуть к иголке в момент его подхода к ней. Добившись с нескольких попыток требуемого зазора, не забудьте затянуть винт В. Не ослабляйте слишком винт В, петлитель должен подаваться с небольшим усилием. Захватив петлю, левый петлитель протягивает ее по своему лезвию, а навстречу ему движется правый петлитель R, чтобы войти в петлю левого петлителя. Носик правого петлителя проходит по выемке с обратной стороны левого петлителя, максимально приближаясь к его глазку и лезвию одновременно. Если провести горизонтальную линию в этот момент, носик правого петлителя должен быть ниже глазка левого петлителя и зазор между лезвиями обеих петлителей должен быть 0,1…0,15 мм. Запутаться можно в этих терминах, но проще не получается… Теперь осталось, только иголке снять петлю с правого петлителя, и оверлок будет работать как часы. При опускании иголки в петлю правого петлителя зазор меду ней и лезвием также должен быть 0,1…0,15 мм и расстояние между глазком правого петлителя и острия иголки (когда они на одном уровне) приблизительно 0,3..0,5 мм. Правый петлитель не имеет регулировочного винта чтобы приблизить или отдалить его носик, он жестко закреплен винтом к площадке. Регулировка его происходит банальным способом: осторожным подгибанием в ту или иную сторону. Но левый петлитель подгибать нельзя.

4.   51 класс. Причина пропусков на оверлоке

Следует заметить, что существует только одно правильное расположение петлителей и иголки, при котором 51 класс будет работать безупречно. Все приведенные цифры являются лишь ориентиром при настройке оверлока, возможно некоторые параметры у вашей машины будут отличаться, все зависит еще и от установки кулачка. Поворот его на 1-2 градуса приводит к изменению положения обеих петлителей одновременно, но чтобы не сломать петлители при встече, данную регулировку следует выполнять только опытному настройщику. Причиной внезапно появившихся пропусков может стать смещение игловодителя вместе с иголкой вверх, проверьте этот параметр в первую очередь. Возможно простым опусканием игловодителя (винт И) на 0,5-1,0 мм. вы устраните пропуски.  Иногда неподходящие для оверлока нитки также могут стать причиной пропуска стежков оверлока.

5. Заправка ниток оверлок 51 класс

Очень важно правильно заправить нитки. Правильная заправка ниток является основным условием нормальной работы оверлока. Для заправки ниток используют пинцет. Сначала заправляют нитку правого(верхнего R) петлителя (рис. П): через два отверстия 1, между шайбами натяжителя 6 в нитеподатчик 8, под скобку проволочного нитенаправителя нитенаправителя 9 и в глазки петлителя от себя. От стойки с бобиной нижнего петлителя L (левого) нитка заправляется (рис. Л) в отверстие 1, далее в глазок нитеоттягивателя 3 и в отверстие нитенаправителя 8, закрепленного на крышке машины, через отверстие 9 и 10 в боковой крышке, далее через натяжитель 12, через трубчатый нитепроводитель 13, под нитеоттягиватель 14 и в глазки левого петлителя от себя. Нитку иглы от стойки с бобины проводят через отверстия 1 в нитенапрвительной пластине 2, между шайбами 3 регулятора натяжения, отверстия 4 на левой стороне пластины 2 перед фасонным нитеоттягивателем 5, в глазок 6 нитеподатчика, закрепленного на поводке механизма иглы, между шайбами 7 натяжения и в ушко иглы 8 от себя.



6. Регулировка длины стежка оверлока 51 класс

Общее перемещение рейки происходит под действием эксцентрика, который регулируется двумя винтами, расположенными глубоко в корпусе. Крепится эксцентрик к главному валу машины оверлока. В корпусе 1 имеется паз для прохождения в нем ползуна — эксцентрика 4, смещение которого приводит к изменению длины стежка (чаще, реже). Это смещение выполняется винтом 2 после ослабления винта 3.



7. Установка ножей — оверлок 51 класс

Притупившиеся ножи «рвут» каррй ткани, не обрезая его, что часто становиться причиной дефектов строчки. К сожалению, заточить ножи самостоятельно вы не сможете. Зато, используя эту инструкцию, вы сможете их снять и поставить обратно. Затачивать ножи нужно на специальном станке, имеющий возможность фиксировать угол заточки. Обратитесь к мастерам делающим ключи, у них есть такие станки. Общие рекомендации по установке ножей. Нижний нож должен быть на одном уровне с игольной пластиной, Верхний нож должен, во-первых, всей режущей кромкой плотно прижиматься к нижнему и опускаться, «заходить» в нижний нож на 1,0 -1,5 мм. , не более. На всякий случай мы приводим фрагменты заводской инструкции. С пятой попытки уже будет легче понять ее. Обрезку кромки сшиваемых тканей производят двумя ножами: верхним подвижным ножом 4, смонтированным на качающемся рычаге ножа 7, и нижним 11, который закреплен в колодке 12 на корпусе машины. Положение верхнего ножа 4 устанавливают в зависимости от ширины обметки. Верхний нож закреплен в держателе 5, который может переставляться в ушках рычага 7. Для перемещения ножа необходимо открепить отверткой винт 6 хомутика 10 на держателе 9 и передвинуть держатель в ту или другую сторону, в зависимости от ширины обметки. Для обеспечения нормальной обрезки материала верхний нож 4 своей плоскостью должен плотно, без ощутимого зазора, прилегать к плоскости нижнего ножа 11. После того как верхний нож 4 будет установлен в соответствии с необходимой шириной обметки, к нему подводят нижний нож 11, производят это перемещение колодки 12 посредством нижнего винта 14 с круглой накатной готовкой. Передний винт 13 на корпусе, закрепляющий колодку, предварительно освобождают отверткой. И нижний, и верхний нож может регулироваться также в вертикальном направлении после освобождения закрепляющих винтов: 8 для верхнего и 1 для нижнего ножа. Нижний нож устанавливают в колодке таким образом, чтобы его режущая кромка находилась на уровне игольной пластинки оверлога. Верхний нож устанавливают так, чтобы его режущая кромка перекрывала режущую кромку нижнего ножа приблизительно на 1 мм. При изменении ширины обметки на оверлоке 51 класса, приходится регулировать и положение пластинки 2 на нажимной лапке, освободив предварительно закрепляющий винт 3.

Скачать инструкцию к оверлокам GN1-2D, GN1-113D, FN2-7D, FN2-4D

Смотреть OnLine видеоинструкцию:

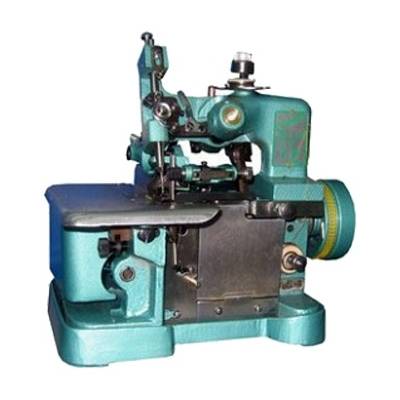

GNКод товара 0029355 Прибор высокого класса – оверлок GN 1-2D (GEM-1D)! Эта техника порадует вас слаженной и надежной работой. Оверлок специально разработан для использования на дому и позволяет работать на большинстве современных тканей. Благодаря расширенному функционалу, прибор позволит регулировать скорость, длину стежка и ширину обметки.Перейти к описаниюАвтоматическая заправка иглнетАвтоматическая заправка петлителянетКонтроль натяжения нитейручнойРегулировка прижима тканиестьВсе характеристикиНет в наличии Ижевск

Давно отсутствует на складе и больше не ожидается в продаже

Смотреть похожие товары

Оверлоки других производителей

NecchiНаличие в магазинахПодробную информацию о наличии данного товара Вы можете получить у операторов по телефону 8-800-100-3000.Увидели дешевле?Покажите нам! Проверим быстро и пришлем промокод на скидку.Ваша заявка отправленаНажатием кнопки «Проверить» я даю согласие на обработку моих персональных данныхСообщить об ошибкеСпасибо!Ваше сообщение отправленоУвидели дешевле?Покажите нам! Проверим быстро и пришлем промокод на скидку.ЗаголовокТекстНажатием кнопки «Проверить» я даю согласие на обработку моих персональных данныхГарантия

Гарантия производителя обычно устанавливается на срок один или два года, но для дорогой электроники этого не всегда достаточно.

Приобретение сертификата дополнительной гарантии позволяет:

• 1. учесть негарантийные риски, такие как непроизводственные поломки в результате перепада напряжения, пожара, затопления, кражи, грабежа, разбоя, стихийных бедствий, дополнив возможности гарантии от производителя;
• 2. увеличить срок действия заводской гарантии.

Вы можете самостоятельно выбрать временной промежуток, на который хотите её продлить — это может быть 1, 2 или 3 года.

Год без забот Экстра-Сервис на 1 год

Почему производитель техники устанавливает гарантию на один, два или в очень редких случаях на три года? Все просто. Чем дольше работает техника, тем выше вероятность поломки. Но вы же не выбрасываете холодильник, стиральную машину или ноутбук сразу после окончания гарантии производителя? Конечно, нет. А что если техника ломается, когда гарантия уже закончилась? Приходится оплачивать ремонт из своего кармана. И часто это большие деньги. Задачу решит сертификат «Дополнительная гарантия».

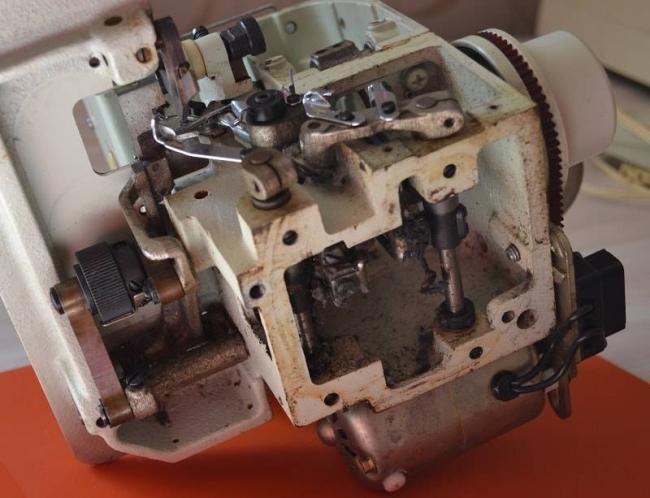

Любой оверлок, в том числе и бытовой оверлок, устроен не намного сложнее швейной машины. Однако, настроить параметры его работы, установить правильные зазоры петлителей и игл оверлока очень сложно. Поэтому выполнить ремонт оверлока своими руками, без специальных знаний и навыков практически невозможно. Но, не всегда требуется выполнять именно ремонт оверлоков. То есть, устанавливать положение петлителей относительно игл, выполнять регулировку взаимодействия каждого петлителя и иглы, настраивать работу главного вала и т.д. В основном достаточно проверить правильность заправки ниток оверлока, настроить их натяжение, вовремя смазать и почистить оверлок и он снова будет качественно обметывать ткань.

Правильная заправка нитки в иглы и петлители оверлока, правильная регулировка натяжения ниток является основным условием качественной работы оверлока любой модели. По сравнению со швейными машинами челночного стежка оверлоки, бытовые коверлоки и промышленные распошивальные машины очень чувствительны к натяжению ниток и их качеству. Малейшее несоответствие норме приводит к появлению различных дефектов строчки. Поэтому при смене ниток начинайте работу с регулировки их натяжения.

1. Сложный ремонт оверлока может выполнить только мастер

В некоторых инструкциях к оверлокам предусматривается их ремонт, и даются различные параметры регулировки петлителей, взаимодействия их с иглой. Как правило, эти параметры являются лишь ориентировочными («идеальными») и служат только ориентиром при настройке. Мастеру, выполняющему ремонт оверлоков, на основе этих рекомендаций приходится опытным путем доводить их до оптимального значения.

Никогда не пытайтесь производить регулировку петлителей и замену ножей, тем более их заточку, самостоятельно. Этот вид ремонта оверлока рекомендуется выполнять только профессионалу.

2. Пропуски и глухой стук — затупилась или погнулась игла

Если в строчке оверлока появились пропуски стежков и оверлок издает глухой стук при работе, то это верный признак того, что затупилась или погнулась игла. Немедленно замените иглу, поскольку тупая игла может стать причиной многих неполадок.

Игла оверлока — это самая важная его деталь. От ее состояния зависит много других параметров. В частности, зазор между лезвием иглы и петлителем. Это самый важный параметр, влияющий на выполнение обметочной строчки без пропусков.

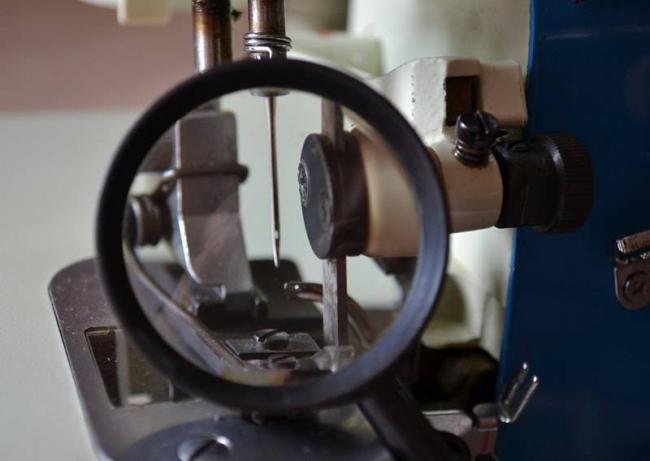

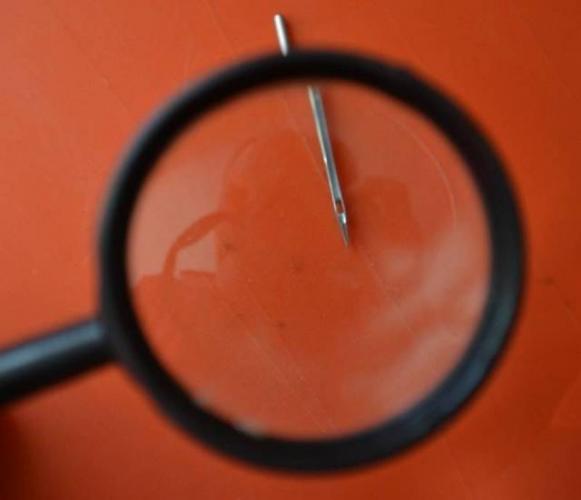

Притупленную иглу можно легко определить, если провести ногтем большого пальца правой руки вдоль острия иглы. Ноготь обязательно обнаружит загнутое место. Можно использовать для осмотра лупу, что намного удобнее и эффективнее. Проверять нужно не только острие, но и саму иглу, поскольку при обработке грубых участков ткани она может погнуться. Кстати, игла хорошего качества не гнется, а ломается.

Чтобы проверить, погнутая игла или нет, положите ее на идеально ровную поверхность. Осмотрите ее сверху и с боков: 1 — параллельный просвет; 2 — ровная поверхность (стекло и т.п.). При обнаружении малейшего искривления замените. Погнутую иглу не пытайтесь выпрямить. Настройки оверлока очень точные и не допускают использование таких игл.

3. Применяйте для оверлока только рекомендованные заводом иглы

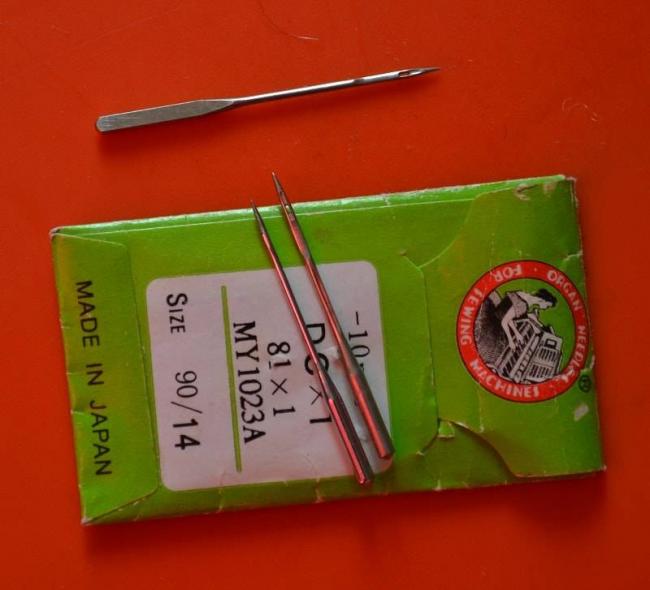

Часто причиной ремонта оверлока становится установка иглы другого типа, не предназначенной для данной модели оверлока. Обратите особое внимание на то, какой тип иглы установлен в оверлоке. Обязательное условие качественного образования обметочного шва — применение игл, рекомендованных заводом изготовителем. Кроме того, что иглы могут быть с круглой или спиленной колбой, они еще могут отличаться и толщиной колбы. Иглы могут быть разной длины, иметь различную форму острия и иметь ряд других особенностей.

Если в оверлоке используются иглы с круглой колбой, то при ее замене нужно поставить точно такую же иглу, имеющей ту же толщину и длину колбы. Размеры и типы применяемых игл указаны в инструкции. Иногда, маркировка игл указывается в наклейке на внутренней части одной из крышек оверлока. Вам тоже можно записать эту маркировку на мелком клочке бумаги и приклеить прозрачным скотчем на корпус.

4. Толщина и эластичность нитки для оверлоков играют важную роль

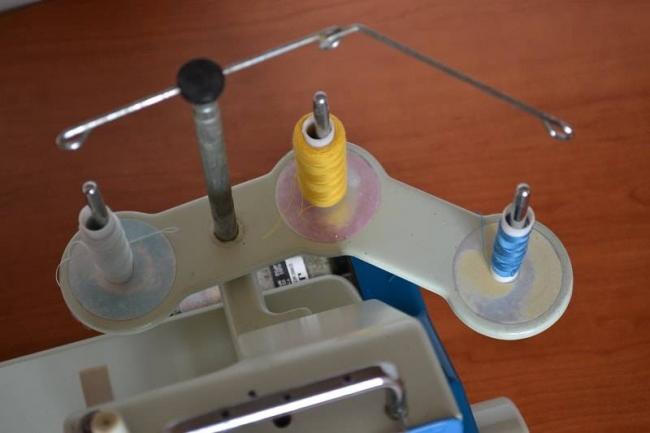

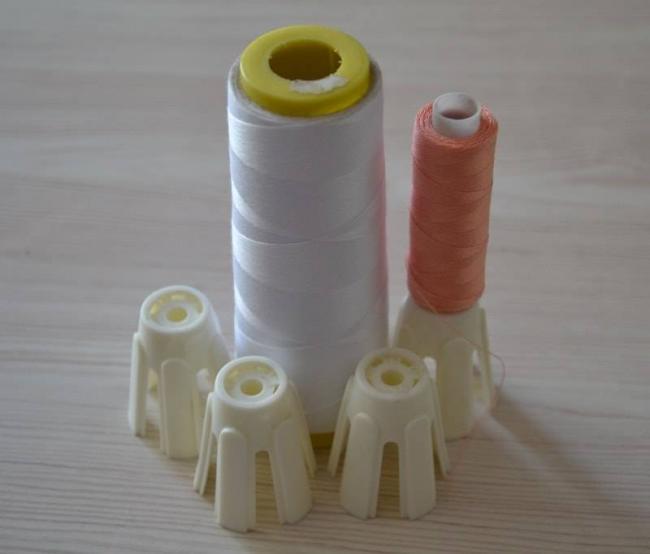

Оверлок очень чувствителен к изменению натяжения любой нитки. Малейшее ослабление или увеличение натяжения одной из них может повлиять на все остальные. Идеально, использовать нитки одной и той же марки, одной и той же толщины, меняя только цвета. Но, на практике, такое редко возможно, поэтому при замене ниток на другой тип или толщину, рекомендуем ослабить все натяжители почти до «нуля» и на самом медленном ходу, постепенно увеличивать их натяжение. Одновременно проверяйте, какую нитку, и на сколько, требуется подтянуть.

При первоначальной настройке строчки оверлока, можно использовать разного цвета нитки. Это позволит «наглядно» производить регулировку натяжения каждой из них. А после установки правильного формирования стежка, замените их.

Старайтесь не использовать х/б или утолщенные нитки. Чем тоньше и эластичнее нить, тем легче она проходит в обметываемой ткани, иглах, петлителях, натяжителях и надежней образуются петли (напуски) для их захвата петлителями или иглами.

Видео, какие узлы и детали у оверлка нужно смазывать регулярно.

5. Смазке оверлока следует уделить особое внимание

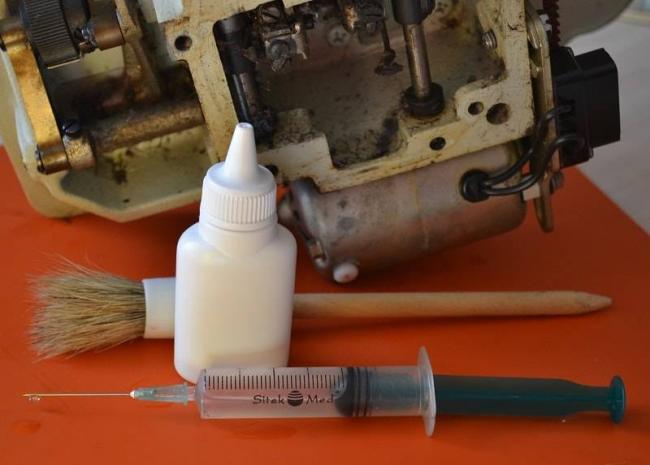

Смазку швейных машин и оверлоков следует производить не реже 1 раза в полгода, а при интенсивном использовании оверлока, не менее 1 раза в месяц. Для смазки можно использовать медицинский шприц. Он намного удобнее и экономичнее стандартной масленки. Длинной иглой всегда можно «подлезть» в труднодоступные места, и значительно уменьшается расход масла.

6. Перечень типичных неисправностей оверлока

Ткань плохо продвигается. Давление прижимной лапки слишком слабое. Если ткань слишком тонкая, то давление нужно уменьшить, иначе ткань под лапкой будет собираться, а при растяжении шва, нитки строчки могут лопнуть. При обметывании толстых тканей прижим лапки следует увеличить. Как правило, усилие давления лапки на ткань не следует изменять, если в этом нет явной необходимости.Сломалась игла оверлока. Игла погнулась, или затупилась; неправильно установлена игла; ткань тянут рукой.Обрыв нити. Внимательно заправляйте нитки, особенно в петлители. В некоторых моделях оверлоков заправка в петлители довольно сложная процедура, и без специально изогнутого пинцета не обойтись. Обязательно нужно вставлять нитку во все указанные в схеме места ее крепления.Нитка запуталась. Проверьте катушку. Иногда, виток нитки может соскочить с катушки и зацепится за деталь корпуса. Проверьте нитенаправители и весь путь прохождения нитки. Слишком сильное натяжение ниток — это одна из причин обрыва. Использование другого типа игл (см. выше).Пропуск стежков. Игла погнулась или затупилась; неправильно установлена игла; используется игла, не рекомендуемая к применению заводом изготовителем; нить неправильно заправлена или пропущено одно из креплений нитки на пути ее следования; давление прижимной лапки слишком слабое.Стежки неравномерные. Неправильно отрегулировано натяжение ниток.Ткань сморщивается. Натяжение нити слишком большое. При шитье тонких и легких тканей натяжение ниток следует ослаблять. Нитка заправлена неправильно или запуталась.

7. Заправка ниток оверлока

Важно уметь правильно заправить оверлок. Правильная заправка ниток является основным условием нормальной работы оверлока. Для заправки оверлока используют пинцет.

Невозможно дать общую, универсальную схему заправки оверлока разных моделей. У каждого из них имеются свои небольшие особенности. Но принцип заправки оверлоков одинаковый, поэтому мы приводи схему заправки промышленного оверлока 51 класса, довольно популярного оверлока, используемого в домашних условиях и небольших ателье.

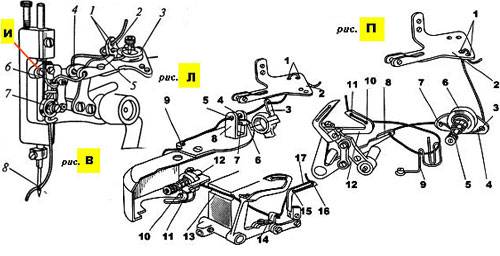

Заправка ниток в оверлок 51 класса. Вначале заправляют нитку правого (верхнего R) петлителя (рис. П) в два отверстия 1, между шайбами натяжителя 6 в нитеподатчик 8, под скобку проволочного нитенаправителя 9 и в глазки петлителя от себя. От стойки, с бобины для нижнего петлителя L (левого), нитка заправляется (рис. Л) в отверстие 1. Далее, в глазок нитеоттягивателя 3 и в отверстие нитенаправителя 8, закрепленного на крышке машины. Проводится через отверстие 9 и 10 в боковой крышке, далее через натяжитель 12, через нитепроводитель 13, под нитеоттягиватель 14 и в глазки левого петлителя (от себя). Игольную нитку снимают со стойки с бобины и проводят через отверстия 1 в нитенапрвительной пластине 2, между шайбами 3 регулятора натяжения. Далее, в отверстия 4 на левой стороне пластины 2 перед фасонным нитеоттягивателем 5, в глазок 6 нитеподатчика, закрепленного на поводке механизма иглы, между шайбами 7 натяжения и в ушко иглы 8 от себя.

Видео, как заменить и правильно натянуть ремень оверлока.

Промышленный оверлок 51 класса Настройка оверлока заключается, в первую очередь, в регулировании натяжения ниток. Проверьте правильность заправки оверлока, состояние иглы. Возможно, она притупилась или погнулась. Попробуйте сменить нитки на тонкие, эластичные нитки, намотанные на больших конусных бобинах. Возможно, производить другие настройки оверлока не понадобится.

Как правильно смазать оверлок Иногда, нужно снять крышки оверлока и смазать все трущиеся детали находящиеся внутри корпуса. На что нужно обратить внимание и как это сделать своими руками.

Какой купить оверлок Современные 3-х, 4-х ниточные оверлоки, даже самых недорогих моделей, достаточно качественно обметывают ткани. Многие из них имеют множество дополнительных возможностей, позволяющих выполнять 2-х ниточный обметочный шов, имитацию плоского шва, отключение одной иглы и т.д. Ремонт оверлока подобных моделей не потребуется, если соблюдать требования инструкции по эксплуатации.

Нитки швейные, какие лучше? Заправка оверлока должна производиться точно по схеме, прилагаемой в инструкции. Иногда схема заправки оверлока может быть нанесена на наклейке одной из крышки оверлока. Если вам неудобно постоянно заглядывать в инструкцию, нарисуйте сами небольшую схему и укрепите ее на одной из стенок. Очень важно, при заправке оверлока, нитку заводить во все предусмотренные конструкцией нитедержатели.

Оверлок ВОМЗ 151-4Д Для этой модели оверлока имеется схема установки петлителей и параметры установки их зазоров при взаимодействии с иголками. Можете использовать эту схему, как примерную схему положения петлителей и размеров зазоров. Однако, использовать эту схему для точной настройки других моделей оверлоков нельзя.
