Как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Производительность двигателя зависит от качества и количества топливной–воздушной смеси, которая приготавливается специальным устройством — карбюратором. Карбюратор создает смесь и распределяет её равномерно цилиндрам. Смешивать смесь топлива с потоком воздуха можно разными способами. Например, бывают карбюраторы поплавковые и мембранно – игольчатые. Карбюраторы семейства ВАЗ, производства Димитровоградского завода (ДААЗ) относя к первому типу — поплавковые.

Правильная регулировка карбюратора ВАЗ 2107 – это прежде всего двигатель в рабочем состоянии и экономия топлива.

Содержание

Типы карбюратора

Перед тем, как приступить к регулировке карбюратора, определите, какой его тип установлен на двигателе. Сделать это довольно просто:

• Если на зажигании есть вакуум-корректор, то это означает, что у вас установлен последний тип двигателя 2106 или ВАЗ 2103, и карбюратор модификация 2107 – 1107010-20.

• Если на вашем автомобиле ваз 2107 установлен движок от шестёрки, но не установлен вакуум-корректора, то данная модификация карбюратора 2107-1107010-10.

Узлы карбюратора, которые подлежат регулировке:

Перед регулировкой карбюратора, необходимо определиться с основными признаки его неисправности. Так как данный узел двигателя отвечает за разгонную динамику автомобиля и расход топлива, то к ним относятся следующие:

• затруднение при запуске двигателя, долгие «выстрелы»;
• вялый разгон автомобиля;
• всевозможные «дёргания», «рывки», «провалы» при нажатии на педаль газа;
• повышенный расход бензина.

Итак, если у вашей семерки появились соответствующие признаки, нужно приступать к его регулировке.

Внимание! Регулировку лучше производить на снятом карбюраторе. При регулировке карбюратора ВАЗ 2107 не используйте  шерстяные и ворсистые ткани, а также не прочищайте жиклеры проволочкой, только продувайте.

В первую очередь регулируется поплавковая система, так удобнее.

Регулировка уровня топлива в поплавковой камере

Свободный ход поплавка должен быть с одной стороны 6,5 мм и 14 с другой. Это можно отрегулировать с помощью проверяющего шаблона, поставив вертикально камеру. В таком положении поплавок маленько касается, но не давит на шарик клапана.

В том случае, если расстояние не соответствует положенному 6,5 мм, то надо слегка изогнуть язычок клапана (игольчатого), подогнав размер до необходимого, на рисунке указан стрелкой под буквой «А».

Следующим шагом регулируем степень открытия игольчатого клапана, через который бензин попадает в поплавковую камеру. При наполнение камеры поплавок поднимается и поступление топлива уменьшается, при резком нажатии на педаль акселератора и открытии дроссельной заслонки топливо уходит в цилиндры, поплавок опускается и бензин поступает в поплавковую камеру.

Далее регулируем отклонение поплавка в противоположную сторону. Для этого максимально отводим его от крышки и делаем замер шаблоном, толщина которого должна составлять 14 мм с определённым допуском (рис. выше, картинка справа).

Если расстояние больше или меньше, нужно подогнуть упор кронштейна крепления поплавка и выставить его не более 14 мм.

Теперь, после проделанных регулировок свободный ход поплавка должен быть в пределах 8 мм. В регулировку карбюратора ВАЗ 2107 также входит проверка топливных фильтров и входящих сеток для сохранения хорошего поступления топлива.

Регулировка пускового устройства

При настройка карбюратора ВАЗ 2107 самостоятельно необходимо произвести регулировку пускового устройства. Оно предназначено для того, чтобы уверенно запустить холодный двигатель. При правильной настройке смесь в два раза больше насыщается топливом, чем при обычном питании горячего двигателя.

Пусковое устройство карбюраторов из семейства 1107010 срабатывает при частоте 1500 оборотов двигателя.

Немного теории о пусковом устройстве

Смотрим на карбюратор сбоку, то хорошо виден канал, через который подводится разрежения в корпус приоткрывателя:

При снятом карбюраторе если посмотреть на него с верху, то виден канал подведения разрежения воздуха:

На разобранном карбюраторе можно увидеть все детали этого диафрагменного пускового устройства:

Ниже на картинке схематично изображено пусковое устройство карбюратора семейства 1107010:

Разберемся как действует механизм пускового устройства. Вытягивая рычаг «подсоса», водитель приводит пусковое устройство во взведённое состояние. При этом происходят следующие действия:

• Трёхплечий рычаг «взводится» тросиком против часовой стрелки;
• Срабатывает телескопическая тяга;
• Тяга поворачивает воздушную заслонку.
• Второе плечо рычага нажимает на оси заслонки дросселя первой камеры.
• Заслонка воздушного потока полностью закрывается. Заслонка дросселя первой камеры чуть приоткрыта для пуска, создавая пусковой зазор

Приступим к регулировке пускового устройства

Для регулировки пускового устройства самостоятельно первым делом нужно снять карбюратор. Далее:

Поверните рычаг воздушной заслонки в закрытое положение. В таком положении устройство включено.

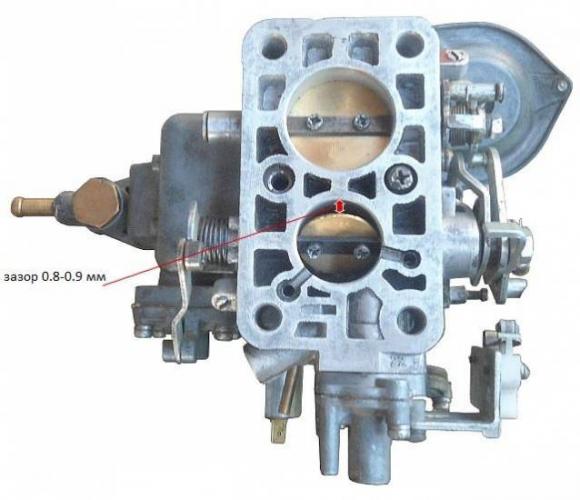

Теперь переверните карбюратор и замерьте зазор между стенкой и краем заслонки дросселя (1 камера). Для карбюраторов ваз 2107 этот зазор составляет 0,85-0,9 мм. Зазор можно замерить щупом или калиброванной проволокой:

Чтобы зазор подогнать в этот диапазон, нужно подогнуть тягу привода на заслонке дросселя.

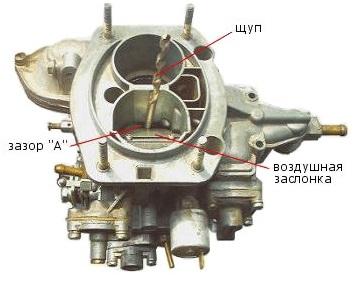

После этого устанавливаем зазор между стенкой канала и кромкой воздушной заслонки снизу (на рис. 2 ниже он обозначен «А»). Для этого опять закройте заслонку, т.е. «взводим» устройство. Создайте имитацию разрежения воздуха, для этого утопите шток пускового устройства:

Теперь шток потянул тягу по прорези, и в результате открывается заслонка. Зазор «А» должен составлять 5-5,4 мм.

Чтобы отрегулировать данный зазор, надо крутить отвёрткой винт регулировки, только сначала сняв с него резьбовую пробку:

Как выставить обороты холостого хода

Сначала убедитесь, что правильно настроена система зажигания, все провода в порядке и двигатель прогрет до рабочей температуры.

Для этого:

1. Поверните винт «качества смеси» (против часовой стрелки) до максимальных оборотов, при этом смесь обогатится топливом;

1. Поверните «количество» против часовой стрелки, при этом обороты еще должны повысится.

1. Выполните проверку «качеством», можно ли ещё прибавить обороты.

Смысл данной операции заключается в том, чтобы завернуть винт «качества» при отвернутом «количестве» до 850-900 оборотов в минуту.

Определить обороты можно по тахометру на приборной панели, а при навыке – на слух.

Регулировка привода воздушной заслонки

Если за приводом не следить, то машина может глохнуть. Для этого потребуется простая крестовая отвёртка, и ключ рожковый 7 мм.

•
•

•
•

Выше показаны положения заслонки при вытянутом и утопленном «подсосе».

Для регулировки привода делаем следующее:

1. утопите «подсос»;
2. Отверните отверткой винт фиксации тяги (пружина вытолкнет ее вертикально)
3. Затяните винт;
4. Проверьте ход заслонки.

Регулировка привода дроссельной заслонки

При неправильной настройке этого привода, у автомобиля падает приемистость двигателя и ухудшается динамика разгона. Настройка выполняется с помощником.

Понадобятся следующие инструменты: отвертка, рожковый ключ на 8, фонарик, линейка или штангенциркуль.

1. Утопите полностью «подсос» (привод воздушной заслонки).

1. Пусть ваш помощник полностью выжмет педаль «газа» до упора в пол. Дроссельная заслонка полностью откроется, как показано на рисунке ниже, можно посветить в первую камеру фонариком. При отпускании педали заслонка должна полностью перекрыть первую камеру без каких-либо зазоров. Если есть зазоры, то переходите к следующему пункту.

1. Далее измеряем штангенциркулем длину тяги, должно быть ровно 8 см. Чтобы подогнать длину тяги до необходимого размера, вращайте наконечники, отвернув контргайки.

После всех этих проделанных операций поставьте тягу на место и повторите проверку. В наше время тяги выполняются из некачественной пластмассы, которая со временем даёт усадку. Поэтому нужно через неделю-две проверить работу тяги.

Мы рассмотрели все способы как выполнить регулировку карбюратора своими руками. Надеемся вам помогла эта статья, если остались вопросы, задавайте их в комментарих и мы обязательно ответим.

Автомобиль ВАЗ-2106 заслуживает хотя бы нескольких слов о себе в нашей статье. Выпускался он не только Волжским заводом, но и Сызранским «Рослада», Ижевским «ИжАвто, и даже Украинским «Анто-Рус». За все время было выпущено более 4 миллионов и 300 тысяч экземпляров разных модификаций! Автомобиль по праву получил народное признание за комфортность, надежность, и долгое время был престижным приобретением.

Регулировка ВАЗ 2106 карбюратора состоит из двух этапов: регулировки снятого карбюратора, и регулировки карбюратора установленного на двигателе автомобиля.

Регулировка снятого карбюратора проводится за несколько шагов перечисленных ниже:

     1. Регулировка поплавка

Уровень топлива в карбюраторе ВАЗ 2106 зависит не только от правильно выполненных регулировок, но и, разумеется, от исправности запорного устройства состоящего из запорного клапана и поплавка. Посмотрите на рисунок ниже:

Регулировка поплавка карбюратора ВАЗ 2106

На вертикально расположенной крышке карбюратора проследите, что бы язычок поплавка лишь касался шарика, но не утапливал его. Расстояние от поверхности крышки с прокладкой до поплавка устанавливается равным 6,5±0,25 мм. А язычком регулируем это значение. Также необходимо проконтролировать полный ход поплавка, он должен составить 8±0,25 мм. (от поверхности прокладки до поплавка), и устанавливается подгибанием ограничителя поплавка. Процесс регулировки поплавкового механизма карбюратора хорошо описан в статье.

Хотя этот пункт и отнесен здесь к регулировке снятого карбюратора, выполнить его можно не демонтируя карбюратор с двигателя.

     2. Регулировка пневмопривода дроссельной заслонки второй камеры

Пневмопривод карбюратора ВАЗ 2106

Регулировка проводится при отсоединенном рычаге дроссельной заслонки 2-й камеры от штифта промежуточного рычага. Полностью открыв дроссель второй камеры, утапливаем и удерживаем в таком положении втулку пневмопривода (на рисунке не видно, в нее вкручивается шток пневмопривода), и вкручивая (или выкручивая) шток добиваемся чтобы отверстие штока находилось напротив штифта промежуточного рычага. Надеваем шток на штифт промежуточного рычага  и фиксируем стопорной шайбой, а шток пневмопривода контргайкой.

     3. Регулировка положения дроссельных заслонок

Эта операция сводится к проверке и регулировке полного открытия заслонок. При максимальном повороте рычага управления заслонками, дроссельная заслонка первичной камеры должна быть параллельна стенкам камеры, расстояние от стенки камеры до края заслонки должно составить 13±0,1 мм. (рисунок «Б» ниже). На рычаге (3) можно подогнуть нижний усик для получения необходимого зазора.

Положение дроссельных заслонок карбюратора ВАЗ 2106

При полном открытии дроссельной заслонки второй камеры (6) аналогичное расстояние равно 17±0,1 мм. (рисунок «Б»). Его также необходимо проконтролировать, регулируется оно вкручиванием (выкручиванием) штока пневмопривода. Во время регулировки, разумеется, необходимо полностью утопить втулку пневмопривода.

Еще один параметр – величина частичного открытия дросселя первой камеры (рисунок «А»), устанавливается равным 6±0,1 мм. путем подгибания верхнего усика рычага (3) в момент касания рычага (2).

     4. Регулировка пускового устройства

Для начала закрываем полностью воздушную заслонку карбюратора, тяга (3) и шток (4) должны находятся в положении как на рисунке ниже, при этом не допускается передвижение штока (4) тягой (3). Добиться этого можно подгибанием тяги (3).

Регулировка пускового устройства карбюратора ВАЗ 2106

При закрытой воздушной заслонке необходимо обеспечить пусковой зазор дроссельной заслонки первой камеры «C»  0,9-1 мм. подгибанием тяги 7. Измерение удобно проводить с помощью щупа или подходящего по диаметру хвостовика сверла в месте, показанном на рисунке.

Если полностью утопить шток (4) пускового устройства,  то воздушная заслонка должна открыться на величину пускового зазора «B» 5,5±0,25 мм. Пусковой зазор воздушной заслонки регулируется винтом (5).

На этом можно считать, что регулировка карбюратора 2106 ВАЗ снятого с двигателя окончена.

Регулировка карбюратора ВАЗ 2106 на двигателе

Ниже пойдет речь о том, как на ваз 2106 отрегулировать карбюратор на двигателе. После установки карбюратора требуется выполнить несложные, но необходимые операции.

     1. Регулировка привода карбюратора

Точнее сказать приводов карбюратора, их два: трос управления пусковым устройством и привод дроссельных заслонок.

Привод акселератора ВАЗ 2106

Крепление гибкой тяги (9) и оболочки (8) необходимо зафиксировать в таком положении, что бы при полностью утопленной кнопке включения пускового устройства, воздушная заслонка была полностью открыта и полностью закрывалась при вытягивании кнопки.

Нажав на педаль газа (1) до упора проверьте, что бы дроссельная заслонка первой камеры была открыта полностью. Если этого не произошло, регулируем длину продольной тяги (13), на которой имеется навинчивающийся наконечник.

Уделите также внимание и поперечной тяге (14), расстояние между центрами ее наконечников должно составлять 80 мм.

     2. Регулировка холостого хода карбюратор ваз 2106

Информация ниже справедлива, если двигатель исправен, угол опережения зажигания выставлен правильно.

Система холостого хода карбюратора должна быть отрегулирована таким образом, что бы обеспечивать ровную работу прогретого двигателя без нагрузки на минимальных оборотах и при этом концентрация CO должна быть в пределах 0,5-1,2%.

Регулировку холостого хода ВАЗ 2106 проводят на двигателе, прогретом до рабочей температуры 90 градусов по цельсию. Завернув до упора винты (1) и (2) открутите оба на 2-3 оборота, запускайте двигатель и прогрейте.

Винты регулировки холостого хода карбюратора ВАЗ 2106

Если Вам доступен газоанализатор, прекрасно, действуем по следующему алгоритму:

1. Устанавливаем винтом количества смеси (1) частоту вращения коленчатого вала двигателя 820-900 об/мин.,
2. Добиваемся концентрации CO 0,5-1,2% вращением винта (2). Помните, что при закручивании смесь обедняется, и наоборот.
3. Скорость вращения наверняка изменятся, снова винтом (1) добейтесь номинальной частоты холостого хода.
4. В случае если CO вышел за пределы, возвращаемся в пункт 2.

Но газоанализатора зачастую не бывает под рукой, а отрегулировать холостые обороты надо. Можно обойтись и без дорогостоящего оборудования, придется потратить немного больше времени, но за то вы научитесь это делать самостоятельно.

Карбюратор ваз 2106 регулировка холостого хода без газоанализатора.

Итак, у нас есть прогретый до рабочей температуры и работающий двигатель:

1. Вращая винт количества смеси (1) устанавливаем частоту вращения 820-900 об/мин;
2. Винтом состава смеси (2) добиваемся стабильной, ровной работы двигателя. Обратите внимание, не максимальных оборотов, а именно стабильной работы. Наша задача получить ровное вращение коленчатого вала при минимально отвернутом винте качества (2).
3. При необходимости устанавливаем винтом (1) номинальную скорость вращения на холостом ходу.

Шаги с 1 по 3 желательно повторить несколько раз, что бы получить более хороший результат. Немного потренировавшись, я думаю, Вы научитесь.

На этом можно регулировку карбюратора ВАЗ 2106 считать завершенной. Надеюсь это статья дала Вам ответ на вопрос: как отрегулировать карбюратор на ваз 2106. Но если Вы нашли неточности, сообщите в комментариях, буду рад дополнить статью деталями.

Удачи на дорогах!

Легендарная «шестерка», которая была, чуть ли не основным автомобилем в стране, все реже встречается на наших дорогах. Теперь мало кто специализируется на ремонте и обслуживании вазовской классики, и найти мастера по настройке ее системы питания довольно сложно. Однако любой автовладелец способен самостоятельно наладить узел приготовления горючей смеси, достаточно воспользоваться рекомендациями опытных водителей.

Коротко об особенностях и устройстве карбюраторного узла «шестерки»

Перед тем, как отрегулировать карбюратор на ВАЗ 2106, не помешает узнать его конструктивные особенности. После 1980 года на тольяттинские автомобили стали устанавливать Озон и Солекс. Смысл работы узла – приготовление горючей смеси перед подачей ее в цилиндры авто. До тонкостей, это не автошкола, разбирать конструкцию не будем, достаточно ознакомиться с основными компонентами, обеспечивающими оптимальный режим работы карбюраторного ДВС:

• Система дозирования горючего.
• Механизмы для управления заслонками дросселя и обогащения смеси.
• Система холостого хода.
• Насос-ускоритель и эконостат.
• Поплавковая камера.

Камера с поплавком и игольчатым клапаном отвечает за стабильность уровня горючего. Далее бензин, протекая по распылительной трубке, попадает в камеру, где смешивается с воздухом из впускного патрубка. Количество смеси корректируется дроссельной заслонкой, которая связана с акселераторной педалью.

Точная регулировка позволяет приготовить правильную смесь из бензина и воздуха в соотношении 1:15. В процессе длительной эксплуатации машины настройки сбиваются и приходиться думать, как отрегулировать карбюратор на автомобиле ВАЗ 2106 своими силами. Технология юстировки одинакова как для Солекса, так и для Озона.

Когда нужна регулировка?

Настройка карбюраторного узла не сложнее, чем регулировка привода сцепления на VAZ 2107, поскольку предполагает всего лишь юстировку жиклеров. В некоторых случаях их нужно очистить от смол и прочих загрязнений, наличие загрязнений ощущается мощностными провалами в процессе набора скорости. Многие автовладельцы утверждают, что карбюраторы Озон не совсем хороший вариант, и рекомендуют заменить их на Солекс.

Тем не менее, признаки того, что прибор начал готовить обогащенную смесь, и нужна его настройка, одинаковы для обеих типов агрегатов:

• Повышенный расход горючего.
• Частый перегрев мотора.
• Черный дым из выхлопной трубы и хлопки.
• Потеря мощности.

Приготовление обедненной смеси характеризуется следующими признаками:

1. Хлопки в карбюраторе.
2. Потеря мощности.
3. Перегрев двигателя.

Само собой, не всегда нужно сразу же хвататься за отвертку и крутить регулировочные винты – возможно дело в другом. Например, когда холостые обороты плавают, возможен подсос воздуха через прокладку впускного коллектора, а может быть и пробой диафрагмы усилителя тормозов. Но даже перечисленные причины – это еще не все варианты, поэтому конкретных рецептов для устранения определенных неполадок дать нельзя. Вопрос следует решать комплексно, учитывая связь между системами автомобиля.

Делай сам: как отрегулировать карбюратор на авто ВАЗ 2106 в собственном гараже?

Полноценная настройка узла приготовления горючей смеси нуждается в системном подходе. Весь цикл состоит из последовательного выполнения следующих этапов:

• Предварительная фаза.
• Регулировка поплавка.
• Юстировка холостых оборотов.
• Регулировка наконечников тяг карбюраторного узла.

Предварительный этап

Перед тем, как правильно отрегулировать своими руками карбюратор на ВАЗ 2106, важно выполнить ряд рабочих мероприятий:

• Настроить тепловые зазоры механизма газораспределения.
• Установить оптимальный момент зажигания.
• Открыть полностью воздушную заслонку.

Все работы по настройке карбюраторного узла проводятся на прогретом моторе. Не стоит забывать, что в ходе процесса могут понадобиться новые детали и резинотехнические изделия, поэтому лучше заблаговременно приобрести ремонтный комплект.

Регулировка поплавка

Один из основных этапов в наладке карбюраторного узла. Высокий уровень будет выдавать «богатую» смесь, и она в большем количестве будет подаваться в цилиндры, но ожидаемой динамики не будет. Повысится только расход горючего, а также его токсичность.

Язычок поплавка должен быть так установлен, чтобы его ход составлял не более 8 мм. В некоторых случаях причиной неполадок может стать игольчатый клапан. Тогда нужно снять поплавок, вытянуть иглу и проверить проходимость отверстий.

Настройка холостых оборотов

В процессе участвуют два винта, которые устанавливают количество и качество смеси. Для качественной настройки не помешает наличие газоанализатора. Перед тем, как отрегулировать карбюратор на автомобиле ВАЗ 2106, нужно знать об ограничительных пластиковых втулках, которые напрессованы на регулировочные винты. Эти заглушки не позволяют нарушать заводские настройки. Если данный фактор мешает выставить нормально ХХ, то следует выломать их шлицевой отверткой.

Технология регулировки холостых оборотов:

• При открытой воздушной заслонке установить винтом качества частоту вращения коленвала 800-900 об/мин.
• Вращая винт качества, установить максимальные обороты ДВС.
• Винтом количества выставить по тахометру обороты 950-1030 об/мин.
• Винтом качества опять установить максимальные обороты.
• Повторять эти операции до момента, когда число оборотов 950-1030 об/мин не совпадет с максимальными оборотами, установленными при помощи винта качества.
• После момента совпадения винт качества вернуть в положение, где обороты ДВС составляли 800-900 об/мин.

При наличии газоанализатора винтом качества добиваются концентрации СО в выхлопных газах 0,5-1,2%. Окончательное положение винтов нужно зафиксировать пластичным герметиком, чтобы предотвратить самопроизвольное откручивание.

Регулировка тяг

Не менее важный этап в процессе наладки карбюратора «шестерки» выполняется по переходам:

• Демонтировать воздушный фильтр и его корпус.
• Измерить расстояние между центральными точками наконечников, оно должно быть 80 мм.
• Чтобы изменить длину тяги, освободить наконечник отверткой и ключом «на 8» открутить контргайку, после чего выполнить наладку методом вращения наконечника.
• Затянуть крепеж и установить тягу на штатное место, завести мотор и нажать педаль газа до упора. В случае если дроссель открывается не полностью, то у заслонки есть запас хода.

На вопрос, как дальше отрегулировать карбюратор на автомобиле ВАЗ 2106, специалисты рекомендуют произвести еще несколько несложных действий:

• Снять наконечник тяги продольного типа и открутить контргайку.
• Уменьшить длину тяги, закрепить ее и опять проверить степень открытия заслонки методом нажатия до пола на педаль газа. Заслонка должна быть абсолютно закрыта.
• В случае необходимости увеличения длины тяги нужно ослабить трос дроссельной заслонки.

Что имеем после грамотной регулировки карбюраторного узла «шестерки»?

Проверка юстировок узла приготовления горючей смеси такой же важный этап обслуживания, как и контроль состояния АКБ автомобиля. Комплексный подход в настройке карбюратора гарантирует не только комфортный режим передвижения, но и массу полезных моментов:

• Прибавление в мощности и уверенный набор скорости.
• Отсутствие провалов в работе ДВС в низком и среднем секторе оборотов.
• Улучшенные динамические характеристики – автомобиль резвее набирает обороты и разгоняется за короткое время.
• Оптимальная приемистость мотора, которая выражается в отзывчивости педали газа.

Перечисленные качества позволяют эффективно использовать горючую смесь, что необходимо как в условиях городских пробок, так и на загородных трассах. Поэтому грамотная наладка карбюраторного узла поможет машине своевременно набрать скорость и совершить запланированный маневр.
