Как настроить часы на брелке Шерхан Магикар 5

Из всего модельного ряда сигнализаций с автозапуском Scher-Khan самая неудачная – это однозначно Magicar 5. Связано это не только и не сколько с общей для всех систем Scher-Khan этих лет уязвимостью ко взлому, но и с крайне нелогичной реализацией автозапуска. Даже классическая и наиболее удобная «программная нейтраль» по поднятию ручного тормоза здесь не может быть реализована физически, для ручника нет входа.

Точно так же не предусмотрен и наиболее точный аналоговый способ контроля работы двигателя по тахометрическому сигналу. Поэтому наилучшей рекомендацией владельцам подобных систем будет их замена на более современные, адекватно работающие с автозапуском и стойкими ко взлому кодграбберами.

Тем не менее, многие автомобилисты продолжают использовать ранее установленные (обычно в автосалонах) Magicar 5, и при эксплуатации неизбежно возникают вопросы – от как настроить брелок Шерхан Магикар 5 до как отключить автозапуск на Магикар 5 (кстати, правильное прочтение – «мэджикар»).

На сайте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если есть вопросы по автосигнализациям задавайте их в конце статьи в комментариях или Вконтакте. Указывайте при обращение марку машины и модель сигнализации.

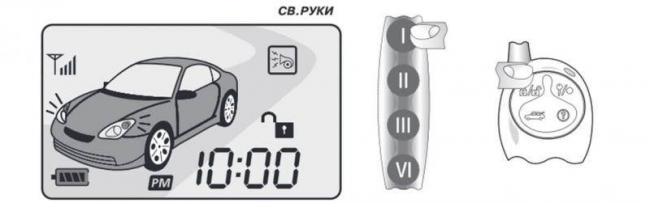

Программирование брелков

Хотя «отваливающиеся» брелки – это в основном прерогатива линейки Logicar, где необходимость в регулярной перепрописке успела давно стать притчей во языцех, вероятность потери распознавания есть и здесь. Прописать брелок Шерхан 5 нетрудно, достаточно запомнить простой порядок действий.

В первую очередь нужно запомнить, что перепрописываться должен весь комплект: в начале процедуры память о всех ранее записанных в память брелоках стирается. Если проблема возникла в дороге, когда с собой только один брелок, по возвращении домой стоит повторить процедуру, но уже с полным комплектом – иначе при поломке основного брелка придется открывать машину с аварийным снятием системы с охраны. На всех прописываемых брелках с LCD-экраном нужно выключить функцию «Свободные руки» (удерживая две секунды кнопку 1), а система снимается с охраны.

Программирование брелка выполняется в три этапа:

1. Быстро трижды включить и выключить зажигание, после чего световая сигнализация должна подать одну вспышку.
2. Снова включить зажигание, оставив его в таком состоянии.
3. С паузой не более 4 секунд поочередно нажать кнопки 1 на всех прописываемых брелках (не более трех).

Выход из режима прописывания брелков произойдет автоматически спустя 4 секунды после последнего нажатия.

Повторное прописывание – одна из самых действенных мер в случае, если  не работает брелок Магикар 5. Только убедившись в том, что связи нет физически (то есть прописывание брелка не удается), нужно искать проблему в системе или менять брелок.

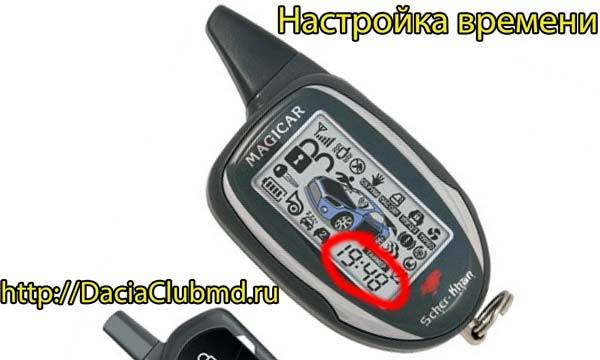

Настройка времени, автозапуск по времени

Поскольку в сигнализации предусмотрен таймерный режим автозапуска, когда машина заводится каждый день в заданное время, для его работы необходимо корректно настроить время на основном брелке. Порядок действий, необходимых, чтобы настроить время на брелке сигнализации Шерхан Магикар 5:

1.       Зажать кнопки 2 и 3 на 2 секунды. Индикация на экране сменится на нечто похожее на надпись «Pro9» (на самом деле это должно изображать Prog, но из-за ограничений семисегментных элементов экрана выглядит подобным образом).

2.       Кратко нажать кнопку 1 – показания текущего времени начнут мигать, брелок подаст одиночный сигнал.

3.       Нажатиями кнопки 2 установить часы, кнопкой 3 ввести минуты.

4.       Зажать кнопки 2 и 3 на две секунды и сохранить настройки.

Автозапуск по времени (естественно, все нужные подключения и настройки самой системы должны быть сделаны заранее) возможен в двух вариантах. Либо автомобиль заводится каждые сутки в установленное время (для чего и настраиваются часы), либо это происходит каждые 2, 4, 8 часов с момента активации режима и независимо от настройки часов. Тип таймерного автозапуска задается в настройках системы, то есть одновременно несколько вариантов активировать нельзя.

Для включения автозапуска по таймеру на 24 часа нужно:

1.       Зажать кнопки 2 и 3 на 2 секунды.

2.       После появления надписи «Pro9» кратковременно нажать кнопку 2 (не 1, как для настройки текущего времени. Начнут моргать показания ранее установленного времени автозапуска.

3.       Кнопкой 1 установить часы, кнопкой 2 – минуты.

4.       Снова нажать 2 и 3 и сохранить значения таймера.

5.       Нажать кнопки 2 и 4, чтобы на экране включился индикатор TIMER.

Если нужно изменить время автозапуска при уже активированном таймере, нужно сначала отключить его (аналогично, нажатием 2+4), выполнить настройку времени таймера, затем включить его обратно.

Если в настройках сигнализации задан периодический запуск, достаточно просто нажимать кнопки 2+4 для включения и выключения. После активации режима периодического запуска в первый раз мотор заведется через 2, 4 или 8 часов в зависимости от настроек центрального блока.

Видео: SCHER-KHAN MAGICAR 5

Автозапуск по температуре и напряжению

Так как включить автозапуск по температуреШерхан Магикар 5 (в общепринятом значении) не позволяет, возможно только ограничение периодического запуска. Иначе говоря, автомобиль будет пытаться завестись каждые 2, 4, 8 часов, если соблюдаются условия:

• температура в точке установки центрального блока ниже, чем заданный порог;
• напряжение аккумулятора ниже, чем заданный порог.

Можно установить одно из этих условий, или два одновременно. Программирование их описано ниже.

Настройки сигнализации

Для изменения настроек системы используется любой из прописанных ранее брелоков. Машина должна быть снята с охраны, зажигание выключено.

Система имеет два раздельных меню настроек. Вход в первое меню выполняется при нажатии и удержании кнопок 1+2, во второе – 1+4. После звукового сигнала нужно выбрать нажатиями кнопки 4 номер функции и сделать небольшую паузу, после которой машина подаст сигналами сирены номер выбранной функции. Кнопками 1,2,3 и 4 после этого можно установить нужное значение функции.

В меню 1 с работой автозапуска связаны функции:

• 12: время прогрева двигателя на автозапуске, 5,15,25 или 45 минут для настроек от 1 до 4 соответственно.
• 13: тип таймерного запуска. В значении 1 запуск происходит каждые 24 часа по времени, заданному на брелке, в значениях 2,3 и 4 – каждые 8,4 или 2 часа от момента активации.
•  14: ограничение числа автозапусков, максимум 5, 7, 16. При установке в значение 4 количество запусков по таймеру не лимитировано.
• 16: тип резервирования автозапуска. В варианте 1 перехват зажигания происходит каждый раз при выключении зажигания, но с заметной паузой, в течение которой мотор может заглохнуть. Вариант 2 вводит дополнительное условие: двери должны быть закрыты. Если Вам не нужно резервирование автозапуска в конкретный момент, достаточно сначала открыть дверь, а затем выключить зажигание. Также есть задержка перед перехватом зажигания. Поэтому единственный адекватно работающий вариант резервирования на Magicar 5 – это ручное резервирование (значение функции 3), когда до выключения зажигания нужно нажать и удерживать кнопку 2 брелка.
• 17: способ завершения алгоритма «программной нейтрали». В варианте 1 машина заглохнет после закрытия двери без постановки на охрану, в варианте 2 – аналогично, но с автопостановкой на охрану. В варианте 3 мотор заглохнет только после ручной постановки на охрану. Необходимо использовать только этот способ.
• 20: ограничение периодических запусков по напряжению аккумулятора. В варианте 1 оно не установлено, вариант 2 задает порог в 11,5 В – пока напряжение не опустится ниже, запуск будет заблокирован. При выборе запуска каждые 24 часа настройка игнорируется.
• 21: температурный порог автозапуска. В варианте 1 не установлен, в вариантах 2-4 задается температура -15, -25 и 60 градусов соответственно (последний вариант – для работы кондиционера на жаре).

В меню 2 автозапуска нужны настройки:

• 12: минимальное время вращения стартера, 0,6, 0,8, 1,2 или 2 секунды. Должно устанавливаться на возможный минимум, поскольку автоматической отсечки стартера, как на сигнализациях с тахометрическим входом, здесь нет.
• 13: максимальное время вращения стартера, 2, 4, 8, 10 сек. Также должно быть минимально возможным, чтобы сохранить ресурс стартера и зубчатого венца маховика.
• 14: прирост времени вращения стартера при последующих попытках запуска после неудачной. В варианте 1 каждая новая попытка запуска длится на 0,2 с дольше предыдущей, в варианте 2 – на 0,4 с. Вариант 3 устанавливает фиксированное время прокрутки, заданное функцией 12.
• 15: пауза между включением зажигания и попыткой запуска, 2, 4, 8 и 10 секунд. Первые два варианта актуальны для бензиновых моторов, варианты 3 и 4 – для дизелей со свечами накаливания.
• 16: пауза после остановки двигателя до отключения зажигания. 0, 4, 15 секунд либо 4 с попытками повторного запуска.

Остальные настройки автозапуска связаны со схемой подключения к конкретному автомобилю и пользователем меняться не должны.

В этой статье автомастер Алексей Бакулин общается с читателями на тему «Как установить время на брелке шерхан магикар?».

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Установка текущего времени требуется перед началом эксплуатации

системы или при смене батареи питания брелока. Выполните шаги в

соответствии с приведённой таблицей.

Вход в режим программирования функций

брелока. Появление символа

подтверждается звуковым сигналом брелока

Включение режима установки текущего

времени. Мигают показания текущего

времени (подтверждается звуковым

Изменение значения часов

Изменение значения минут

Выход из режима программирования

функций брелока (подтверждается

звуковым сигналом брелока)

Установка точного времени является необходимым условием для

правильной работы доп. канала 1 по таймеру.

SCHER-KHAN MAGICAR 6

сигнализация вспыхнет один раз. Нажмите кнопку II, III или IV для

выбора опционных значений функций. В подтверждение этого сирена

подаст два, три или четыре коротких сигнала, аварийная сигнализация

вспыхнет два, три или четыре раза. Система выйдет из режима

Если необходимо изменить более одной функции из выбранного Вами

меню, то выбор каждой функции для изменения необходимо начинать с

Вы можете выйти из режима программирования на любом шаге. Для этого

не предпринимайте никаких действий в течение 4-х секунд.

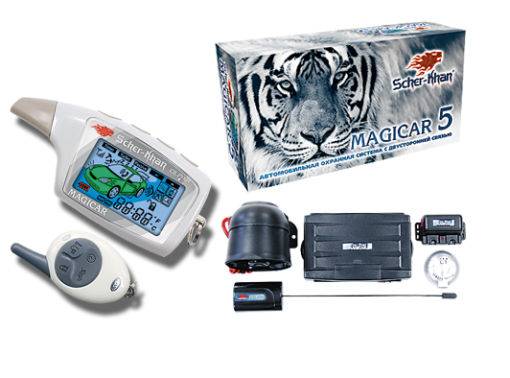

Сигнализация Magicar 5 является эффективной противоугонной системой, помогающей уберечь автомобиль от злоумышленников.

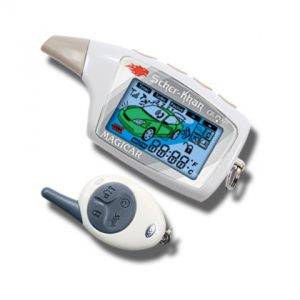

Управление реализовано посредством брелка, передающего команды по радиоканалу. Для повышения удобства пользования на брелке имеется жидкокристаллический дисплей.

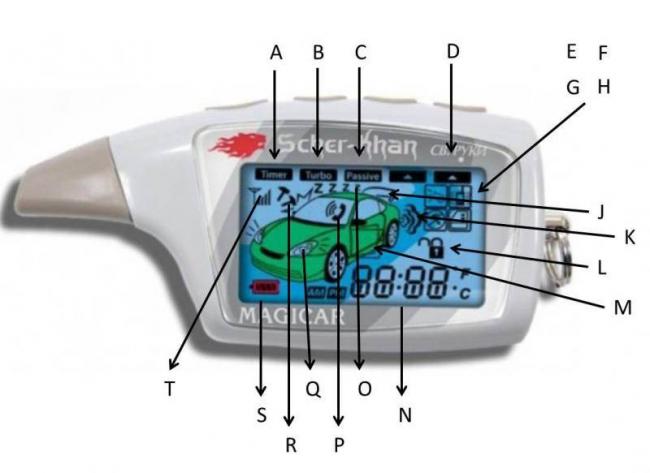

На нем отображается информация как о текущем состоянии системы, так и помогающая в проведении настройки сигнализации шерхан 5. Рабочее расстояние радиоканала составляет 1500 метров.

• Активация минимальной дистанции срабатывания.
• Включение второго режима.
• Деактивация режима.

Все проводимые настройки сопровождаются мелодичным сигналом. При ненадобности рекомендуется отключить свободные руки, так как длительное использование функции приводит к сокращению ресурса батареи брелка. Связанно это с периодической проверкой наличия автовладельца.

Помимо автоматического запуска мотора по управляющему сигналу с брелка magicar 5 имеет возможность заводить двигатель по внутреннему таймеру. При этом на дисплее отображается пиктограмма . Для правильной работы функции при первом использовании или после замены батарейки в брелке необходима настройка часов. Выполняется она в следующей последовательности:

Неверная настройка времени приведет к рассинхронизации показаний брелка с реальными часами. Из-за этого не возможно правильно отрегулировать автоматический запуск по таймеру. Начало прогрева двигателя и салона будет происходить раньше либо позже ожиданий автовладельца.

Эксплуатация автомобиля с турбированным мотором имеет свои тонкости. Для предотвращения повреждений нагнетающего механизма запрещается глушить двигатель сразу после поездки. Для исключения необходимости ждать пока турбина остынет используется турботаймер. Данная функция интегрирована в сигнализацию шерхан. Благодаря этому, двигатель работает в течении двух минут на холостых оборотах по завершению поездки.

Несовместимость системы автозапуска с иммобилайзером приводи т необходимости установки обходчика. Данный модуль не входит в основную комплектацию сигнализации шерхан, поэтому его потребуется приобретать дополнительно.

Устройство практически не требует участие автовладельца в настройке. После монтажа обходчик иммобилайзера автоматически считывает код разблокировки двигателя. Полученная информация сохраняется в память модуля. После этого запуск двигателя становится возможным без участия ключа разблокировки иммобилайзера.

Для проведения регулировочных работ необходимо отыскать место где прикреплен датчик удара. Обычно устройство легко доступно для настройки. В случае возникновения затруднений с поиском, следует обратится на сервисный центр.

Датчик удара меняет свою чувствительность в зависимости от положения регулятора, расположенного на нем. Поворот по часовой стрелке повышает реагирование устройства на воздействие. Вращая регулятор в противоположную сторону, чувствительность уменьшается. В крайнем положении происходит отключение датчика.

Неисправности сигнализации могут привести к невозможности произвести ее настройку. Например, разряженная батарейка не позволит процессорному модулю получать управляющие команды с брелка. При этом на дисплее будет отображаться значок недостаточного заряда.

Загрязнение клавиш также может стать причиной усложнения настройки системы. Попытки посильнее надавить кнопки приводит к повреждениям в брелке. Для устранения неисправностей рекомендуется обратится в сервисный центр.

Иногда показания времени автомобильной сигнализации Scher Khan моделей Universe, Magicar, Logicar сбиваются. Это происходит по следующим причинам.

• слабый источник питания. При эксплуатации батарейка постепенно разряжается, теряя свою ёмкость. Показания часов сбиваются;
• недавняя смена аккумулятора, после которой автоматически сбрасывается время;
• плохое соприкосновение контактов. Осмотрите рабочие соединения, если нужно, подогните их;
• заводской брак;
• короткое замыкание, произошедшее в результате попадания пульта в воду или другую жидкость.

Содержание

Универсальный способ

Данная схема подходит для Мобискар 1, 2, а также Mobicar A, В.

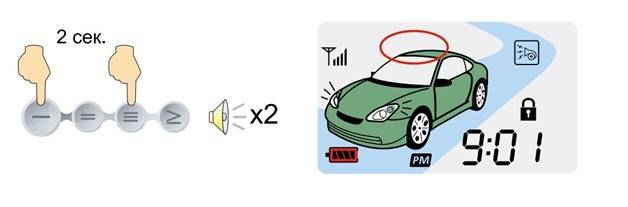

1. Осуществите вход в настройки нажатием на 2 сек. кнопок II и III. Появится символ на экране Pro9, брелок издаст звуковой сигнал.
2. Однократно нажмите клавишу I. Включится режим установки текущего времени. Начнёт мигать циферблат. Прозвучит сигнал пульта.
3. При помощи кнопки I измените часы.
4. Клавишей II установите минуты.
5. Зажмите II и III на 2 с, и вы выйдете из программирования.

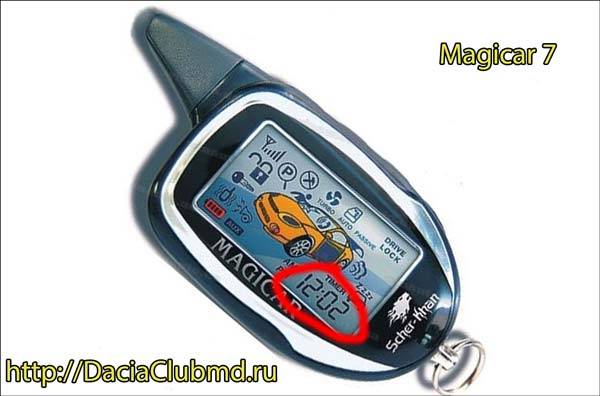

На брелке Шерхан Магикар 7

Инструкция позволяет настроить часы не только на брелоке Magicar 7, но и на 11,12, 10 Mini.

1. Настройка текущего времени начинается с входа в режим программирования пульта. Это осуществляется нажатием на две сек. клавиш I и III. Подтверждение действий – надпись Pro9 и тональный сигнал пульта.
2. После удачного выполнения первого пункта происходит автоматический переключение к настройке времени. Должен мигать циферблат.
3. Кнопка I изменяет показания часов.
4. II меняет значение минут.
5. Выход из режима регулирования осуществляется нажатием на 2 сек. кнопок I и III.

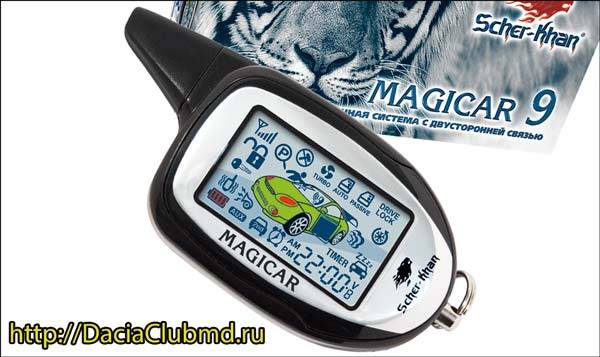

Установка времени на пульте сигнализации Шерхан 9

Чётко выполняйте порядок действий, и вы сможете легко настроить часы противоугонной системы Scher Khan 9, 13, 14.

1. Для осуществления настройки времени зайдите в режим программирования. Зажмите I и III. Длительность нажатия две секунды. Картинка на брелке. На экране отобразится надпись Pro9 и раздастся сигнал пульта.
2. Переключение к установке времени происходит автоматически. Картинка на брелке, изображающая циферблат, начнёт мигать.
3. Клавишей I выставите часы.
4. II настройте минуты.
5. Зажмите на две секунды I и III, произойдёт выход из регулирования.

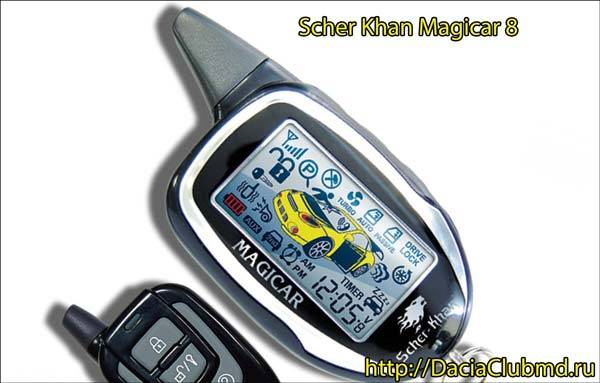

Шерхан Магикар 2

Эта инструкция универсальна и подойдёт для пультов Scher Khan 3, 5, 8.

1. Включите режим программирования брелка, зажав на две сек. электрокнопки II и III. Вход подтвердит картинка Pro9.
2. Для перехода к настройке времени нажмите однократно кнопку I. Цифры должны мигать.
3. Клавиша I изменяет показания часов, а II – минут.
4. Нажатие на 2 с кнопок II и III позволит покинуть программирование.

Бывает, что пульт перестаёт работать: открывает, закрывает двери, но нет изображения символов на дисплее. Брелок показывает только время. Что же делать в такой ситуации? Перезагрузите автомобильную сигнализацию и пропишите пульт заново в память системы.

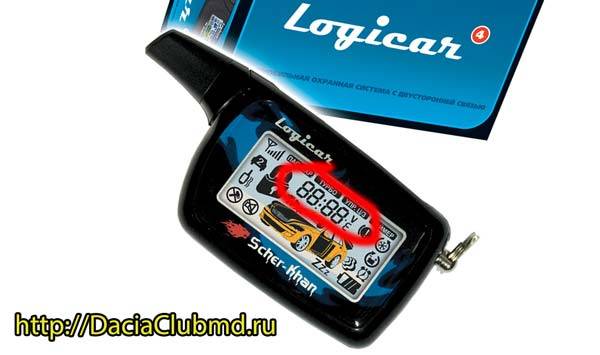

Шерхан Логикар 4

Выставить время на дистанционном брелоке управления сигнализацией самостоятельно можно, следуя данным пунктам.

1. Зажмите и удерживайте 2 с вторую и третью кнопки пульта до загорания картинки Pro9.
2. Кликните один раз первую клавишу. Брелок перейдёт в меню настройки времени. На дисплее замигают цифры.
3. При помощи первой клавиши отрегулируйте показания часов. Кнопка 2 – для настройки минут.
4. По окончании установки в течение двух секунд зажмите вторую и третью клавиши. Произойдёт выход из регулирования.
