Инструкция по установке Спутниковой антенны

Чтобы провести настройку тюнера спутниковой антенны самостоятельно, нужно сделать небольшую подготовку.

Сначала нужно выяснить точные координаты точки, где будет установлена антенна. Это можно легко узнать в интернете.

После этого понадобятся сведения о параметрах передачи данных с выбранного спутника:

• позиция спутника по горизонту;
• частота транспондера;
• скорость передачи информации;
• поляризация сигнала;
• коррекция ошибок (FEC).

Последний параметр не всегда является обязательным, т.к. в некоторые модели ресиверов заложена соответствующая функция автоматически.

Сведения о транспондере тоже можно легко найти в интернете, если просто ввести название спутника.

Также обязательно надо знать углы наклона и поворота антенны. Узнать их можно либо у соседей, если у них уже есть настроенная антенна (и если они проводили настройку самостоятельно), либо вычислить вручную. Для этого в интернете можно найти специальные алгоритмы.

Спутниковая приставка

Ресивер – это устройство для распознавания и декодирования телевизионных сигналов, которые принимает антенна-тарелка. Главное требование к этим приборам – обеспечение стабильной и качественной трансляции телевизионных программ. Кроме этого, для современных пользователей важна поддержка ресивером ряда прогрессивных мультимедийных функций.

Основные критерии выбора тюнера

Самое главное – интерфейс подачи сигнала. Большинство современных спутниковых ресиверов являются цифровыми. Считается, что сегодня обязательным требованием является поддержка стандарта «S2». Очень важным с точки зрения обеспечения качества картинки в спутниковых тюнерах является микросхема фиксации координат спутников, а также модуль автоматического выбора позиции антенны.

Критерии выбора: внешний вид, поддержка разъемов, а также простота в управлении. Желательно, чтобы прибор имел собственный дисплей, на котором отображались бы все данные о выполняемых задачах. Для многих пользователей значимый фактор при выборе тюнера – наличие кнопок для управления каналами, регулирования громкости, доступа в меню. Причем желательно, чтобы эти кнопки были расположены на передней панели устройства. Они могут понадобиться, если будет утерян или выйдет из строя пульт. Большинство современных моделей имеют с фронтальной стороны разъемы для карт доступа к платным каналам, разные интерфейсы для декодирования, а также USB-порты, используемые для флешек и внешних приборов, на которые можно записывать видеоконтент. На задних панелях современных устройств размещаются такие интерфейсы, как:

• RS-232, используемый для подключения прибора к компьютеру;
• S/PDIF – для подключения тюнера к разным аудиоприборам, а также к домашним кинотеатрам;
• HDMI – для передачи картинки в формате высокой четкости.

Популярные ресиверы

Самые востребованные сегодня в России устройства выпускаются фирмами «Openbox», «World Vision», «Gl», «General Satellite».

Как найти новый канал на спутниковой антенне

Если по каким-то причинам настройки ресивера были нарушены, то проблему можно решить самостоятельно. Как установить каналы?

Сначала нужно выяснить, на какие спутники настроена тарелка. Это сделать совсем не сложно, если вспомнить, какие конкретно TB-каналы раньше принимал тюнер. Обычно одна антенна ставится на 3 спутника: «Amos», «Astra», «HotBird». Иногда к антенне прикрепляются головки на дополнительные спутники.

Конкретному спутнику всегда соответствует определенная головка. Если у Вас установлена обычная антенна на 3 спутника, то нужно учитывать их расположение: слева – «HotBird», справа — «Amos», в центре — «Astra». Из каждой головки выходит кабель, соединяющий ее с переключателем disegc, который находится в задней части антенны. Все выходы disegc имеют свои номера.

Настройка спутниковых каналов вручную

1. В меню найти пункт «Настройки». При переходе на него на экране появляются параметры спутников: название, поляризация, уровень и качество сигнала. В разных моделях приставок эти параметры могут называться по-разному.
2. При переходе на пункт «Спутник» появляется список заложенных спутников. Нужно нажать на тот, который требуется настроить.
3. Переключиться на вкладку «disegc». В этой вкладке надо найти номер, который соответствует выбранному ранее спутнику. Таким образом происходит «привязка» спутника к порту переключателя.
4. Эти действия нужно повторить со всеми доступными спутниками. После этого нажать на кнопку «Exit» («Выход») на пульте ПДУ, и сохранить настройки посредством нажатия на кнопку «Ок».

Если антенна установлена в таком месте, что доступ к ней затруднен, то настроить ресивер будет сложнее, т.к. действовать надо будет наугад. В этом случае сначала надо будет выполнить действия № 1-2 в указанной инструкции. После этого перейти во вкладку «Номер ТП» (в некоторых моделях она может называться «Частота», «Транспондер»). В списке частот найти рабочую, т.е. ту, на которой ведется трансляция интересующих каналов. После этого нажать на кнопку «Ok» на ПДУ, и перейти во вкладку «disegc». Там наугад выбрать любой номер из списка, нажать на «Ок». После этого понаблюдать за показателями шкалы сигнала. Если они поднялись на максимальное значение, то надо все оставить, как есть. Если нет – то нужно проделать все эти манипуляции с другим номерами, пока шкалы сигнала не достигнут максимума. Все эти действия нужно повторить с каждым спутником, после чего выполнить шаг № 4 предыдущего метода.

Такие рекомендации актуальны для тех ситуаций, когда каналы на приставке пропали вследствие стороннего вмешательства – слетела прошивка, пользователь случайно нажал не на ту кнопку и т.д.

А что делать, если любимый канал просто переместился на другую частоту, которой нет в списке приставки?

Меню настроек в разных моделях может отличаться. Функция «слепого» (т.е. автоматического) поиска по всем частотам имеется не у всех приборов, а там, где она есть, она не всегда функционирует успешно. Поэтому приходится искать каналы вручную.

В первую очередь необходимо выяснить параметры спутникового вещания требуемых каналов. Чаще всего за определенный промежуток времени до того момента, когда канал перейдет на другую частоту, он делает соответствующее уведомление – текстовое сообщение с теми параметрами вещания, которое будет в будущем. Если такое уведомление появилось на экране, его нужно записать. Если изменение параметров стало неожиданностью, то придется поискать соответствующую информацию в таблице частот.

Сначала надо выполнить пункты 1-2 инструкции по настройке тюнера. Затем на ПДУ нажать на желтую кнопку и перейти в меню редактирования частот. Нажав на зеленую кнопку («Добавить»), вручную прописать параметры вещания интересующего канала. Для этого необходимо использовать кнопки с цифрами на ПДУ. Если параметры уже есть на ресивере, то на экране появится уведомление, тюнер перейдет на указанную частоту. После этого надо нажать на красную кнопку на ПДУ, а затем на кнопку «Ок». Прибор начнет искать каналы по заданным параметрам. После завершения поиска надо выйти из меню посредством нажатия кнопки «Выход», попутно согласившись с сохранением измененных настроек.

Телеканалы, которые были найдены прибором при таком поиске, обычно отображаются в конце списка. При этом найденные ранее не удаляются. Но их можно удалить вручную перед началом новой настройки, сбросив настройки устройства до заводских (для этого есть пункт в установочном меню).

Если Вы уверены, что все действия выполнили правильно, но настроить устройство так и не удалось, то тогда необходимо обратиться к специалистам.

Как ввести новую частоту транспондер и просканировать новые спутниковые каналы

Программное обеспечение (ПО) разных моделей ресиверов имеет целый ряд общих свойств и параметров. Они являются основой для обеспечения приема сигнала, настройки и регулировки каналов.

В первую очередь это настройка портов дисека, а также ввод и сканирование частот транспондеров и спутников.

В большинстве моделей для этого требуется перейти в меню (меню установки или настройки спутника).

Включите параметры дисека, выберите нужный порт для конкретного спутника.

Настраивать частоты в спутниковом тюнере нужно по цветным кнопкам или по названиям пунктов меню. Большинство ПО спутниковых приставок имеет функцию создания нового транспондера посредством нажатия нужной кнопки. Если такой функции нет, то смело можно редактировать ненужную частоту (которая не работает, либо потеряла актуальность). Для этого тоже надо просто нажать на нужную кнопку в меню. После этого введите нужные параметры, сохраните и просканируйте. Если внимательно присмотреться, то сканирование определенной частоты никакого труда не составит. Либо можно просканировать весь спутник.

Кроме частоты нужно будет указать скорость потока (в некоторых приборах – сам поток DVB-S или DVB-S2), а также полярность – V или Н (вертикальную или горизонтальную). Иногда требуется вводить FEC (прямую коррекцию ошибок) – ½, 2/3, ¾ и т.д.

Частоты можно найти в интернете, либо можно узнать их у специалистов.

Все новые каналы появятся в конце общего списка каналов.

Транспондер – это приемопередающее устройство, которое отправляет сигнал в ответ на принятый сигнал. Сам транспондер в данном случае не нужен, нужна только его частота передачи сигнала.

Встроенный в телевизор спутниковый DVB-S2 тюнер

Что такое в DVB-S2 телевизоре?

Наличие цифрового тюнера DVB-S2 дает возможность напрямую подключать к телевизору спутниковую антенну, и просматривать каналы CT без ресивера. Т.е. прибор DVB-S2 – это встроенный в телевизор спутниковый тюнер. Многие модели телевизоров имеют внутри себя такие устройства. Об их наличии производители всегда указывают в техническом описании.

Но встроенный в телевизор DVB-S2 имеет и свои недостатки. Если при помощи обычного спутникового тюнера можно смотреть на телевизоре 70-80 бесплатных русских каналов телевидения, то при подключении тарелки просто к телевизору возможно просматривать только полностью открытые, не закодированные каналы. В прошивку отечественных ресиверов уже введены ключи, которые открывают закодированные каналы. Внутри телевизора таких ключей нет.

Все телевизоры, у которых есть такой встроенный тюнер, поддерживают САМ-модули. Это устройство, в которое вставляется карта платного CT, и которое, в свою очередь, вставляется в телевизор, в специальный разъем PCMCIA. Т.е. Вы подключаете спутниковую антенну, приобретаете стартовый пакет какого-либо оператора CT. Пакет должен включать в себя CAM-модуль. Карту с модулем нужно вставить в разъем PCMCIA.

После этого надо запустить на телевизоре поиск каналов (на тех спутниках, которые укажет Ваш оператор). Платные каналы при этом должны открыться.

Такой способ имеет несколько важных преимуществ. Во-первых, не требуется отдельный ресивер для просмотра CT. Во-вторых, Вам понадобится только один пульт ДУ, т.е. каналами вы будете управлять при помощи пульта от телевизора.

При покупке пакета у какого-либо провайдера СТ обязательно уточните, работают ли их САМ-модули на телевизорах со встроенными DVB-S2. И обязательно уточните этот вопрос применительно к конкретной модели телевизора.

Как настроить телевизор «LG» для приема спутникового ТВ

1. Подключите кабель, который идет от антенны, к разъему на задней стороне телевизора с обозначением «SATTELITE».
2. Вставьте модуль DVB-Cl+САМ с установленной в нем картой доступа TB (таким образом, чтобы номер карты был направлен в Вашу сторону).
3. На ПДУ нажмите на кнопку «SETTINGS». Откроется меню. В нем найдите пункт «Каналы», после чего нажмите на «OK».
4. Откроется окно, в котором надо выбрать пункт «Программный режим». После этого нажмите на «Ок». Появится список, в котором надо поставить точку напротив надписи «Спутник», и снова нажать «Ок».
5. Устройство предложит автоматический поиск, от него надо отказаться. В окне «Каналы» надо выбрать «Настройку спутника». Откроется окно, в котором надо перейти к спутнику «EUTELSAT 36 A/B 36.0 E». После этого вернуться в окно с параметрами настройки спутника.

Обязательно должны быть указаны следующие параметры:

• частота LNB – 9750/10600 для двухдиапазонных конвекторов с круговой поляризацией;
• частота LNB – 10750 для однодиапазонных конвекторов;
• питание LNB – «Вкл».

Другие параметры зависят от конкретной схемы подключения телевизора к конвекторам и антеннам.

Как настроить телевизор «Samsung» для приема спутникового ТВ

1. Нажмите на «Menu». Откроется меню, в котором необходимо выбрать пункт «Каналы». Он изображен в виде значка спутниковой антенны.
2. Перейдите в раздел «Страна».
3. Если телевизор запросит пин-код, то введите цифры 1234, или 0000, или 1111. Это стандартный набор цифр для пароля.
4. Если хотите настроить эфирное или цифровое TB, то перейдите в пункт «Другое».
5. После этого надо будет вернуться назад и выбрать «Кабельные параметры поиска».
6. Здесь надо ввести параметры:
7. частота – 290 000 kHz;
8. скорость передачи – 6875 KS/s;
9. модуляция порядка – 256 QAM.
10. Вернитесь в «Автоматические настройки», в качестве источника сигнала выбрать «Кабель».
11. Выберите цифровое и (или) аналоговое TB.

В режиме поиска перейдите в «Сеть» и запустите настройку при помощи кнопки «Вход».

После того как мы определились с местом установки антенны и ее примерным направлением, предварительно собранная антенна вешается на кронштейн. После уcтанавливаются дополнительные мультифиды и конверторы, кабели и остальные конструкционные элементы.

• ВАЖНО: чтобы точно настроить антенну, ее необходимо двигать вертикально/горизонтально. НО зажать крепления следует ровно настолько, чтобы антенна сама не двигалась и не меняля наклон, а вот вы могли хоть и с усилием, но все-таки передвигать антенну в плоскостях. Для этого левые/правые винты до конца не затягиваются.

Например, свободный левый нижний винт на П-образном регулируемом элементе антенны (см.Фото) позволяет настроить антенну по вертикали, а те которые на хомуте для фиксации антенны к креплению на стене, обычно их два, – по горизонтали.

Что такое мультифид и как он работает

Мультифид — это конструкция, позволяющая принимать ОДНОВРЕМЕННО несколько спутников на одну спутниковую антенну благодаря возможности установке дополнительных головок (конверторов). Это позволяет сэкономить ваши средства на приобретение дополнительной спутниковой антенны.

Закон мультифида : угол падения = углу отражения

Антенну часто называют зеркалом. И в случае с мультифидом действуют законы оптики и отражения (помните физику?) А конкретно: Угол падения равен углу отражения. То есть, если настроить антенну на соответствующий спутник так, чтобы он был в фокусе, то сигнал с соседнего спутника, расположенного на другой орбитальной позиции, отразится уже не в тот конвертер, который стоит в фокусе, а в какую-либо другую точку. Всё это дело работает по тому же закону!

Если спутник выше-сигнал сфокусируется ниже. В общем, эффект зеркала.

Настройка антенны на спутник с установленными мультифидами

Затем нужно надеть 2 мутьтифида на крепление носика антенны на котором уже есть установленный держатель для основного конвертора, (конверторы фиксируются во всех держателях). Далее все необходимо надежно затянуть, но оставить возможность проворачивать конверторы в мультифидах по всем направлениям и плоскостям с некоторыми усилиями. Система кабелей подключается уже в самом конце.

Настройка: этапы кропотливого процесса

Настройка оборудования – дело довольно хлопотное и требует немало времени. Начинается все с прикручивания к центр. конвертору F-коннектора с отрезком кабеля длиной от 2-х метров. Другой конец этого кабеля фиксируется на ресивере.

Сам ресивер подключается к телевизионному приемнику. Будьте осторожны: питание (220 V) нужно включать только после подсоединения. Еще один важный момент, о котором необходимо помнить: когда вы накручиваете F-коннектор, следите, чтобы экранизирующая пленка и тончайшие проводники на оплетке кабеля не замыкались с центральной жилой. В противном случае все может закончиться поломкой ресивера!

Настройка спутниковой антенны на основной спутник Sirius 4.8E

Включите телевизор и ресивер. Зайдите в пункт МЕНЮ – УСТАНОВКА, далее – в ПОИСК КАНАЛОВ. Слева вы увидите список спутников, с которых будет происходить прием. Выберите нужный, например, Sirius 2/Ku 4.8E, если на него настроен центральный конвертор, который до этого был прочно закреплен.

Далее идите в меню с правой стороны и запомните следующие обозначения:

• LNBP – включение конвертора.
• LNBP Type – выбирайте Universal  (тип можно посмотреть в документах на конвертор).
• LNBP Freq – 10600/9750 (эти данные также указаны в инструкции к конверторам).
• 22Khz – выбирайте пункт АВТО (это сигнал, переключающий дисек).
• DISEqC – оставляйте NONE(если подключили прием сигнала напрямую, не используя DISEqC).

Затем ищите соответствующую кнопку на пульте: она приведет вас в подменю транспондера. Именно тут и надо будет искать спутниковый сигнал. СОВЕТ: заблаговременно отметьте для себя пару-тройку транспондеров со спутников с различными поляризациями и любыми каналами (лучше бесплатными), которые реально РАБОТАЮТ (FTA). Такие легко найти в Интернете на специализированных сайтах.

• ПРИМЕР: разберем вариант с транспондером 11766H. Он вещает на частоте 11 766 Мега Герц (поляризация горизонтальная). Чтобы было удобнее настраивать качество картинки и сигнала, лучше вывести всю информацию в полноэкранный режим. Для этого есть кнопка INFO. Ориентироваться о качестве удобно будет по микрошкале, расположенной внизу.

Не пугайтесь, если поначалу «качество» сигнала будет равно 0. Причина такой неудачи вполне объяснима: в самом начале мы обсуждали варианты направления антенны и повернули ее в нужную сторону методом «научного тыка». И вот наступило время настройки антенны во всех плоскостях. Сразу приготовьтесь к длительному и монотонному процессу, требующему аккуратности, внимательности и самообладания. Почему? Пара миллиметров, и сигнал потеряется. Дело будет даже не в его плохом качестве, а в полном отсутствии!

Настройка антенны-приемника в плоскостях

Сначала нужно найти одно идеальное положение по вертикали. После чего медленно и плавно стараться разворачивать антенну по горизонтали. При этом нужно постоянно следить за шкалой качества сигнала. Как только цифра сдвинется с 0, значит, вы действуете правильно. Таким вот способом следует довести шкалу хотя бы до отметки 15. Возможет вариант, что все манипуляции с горизонтальными движениями будут неудачными. Тогда придется вернуться к вертикальному положению и немного сменить его. А затем начать все сначала: аккуратные движения вправо-влево до появления сигнала, хотя бы небольшого. Ваша задача – добиться наиболее высокого качества приема. Сделать это, конечно, непросто, но и без этого, что называется, никуда.

Можно попробовать чуть провернуть в держателе (вокруг оси) конвертер. Для этого даже есть специальные метки на корпусе. Также можно его немного подвинуть вдоль держателя вперед-назад, при этом добиваемся максимальных показаний по шкале КАЧЕСТВО.

Вывод таков: чтобы добиться лучшего качества сигнала, необходимо перепробовать ВСЕ варианты регулировки. Только так результат будет вас полностью устраивать.

• ВАЖНО: если вы сотню раз все перепроверили, пытались регулировать антенну, неоднократно меняли настройки ресивера, но сигнал так и не нашли, попробуйте заменить конвертор. Есть вероятность, что он попросту сломан.

Вы добились максимально возможного качества приема? Принимайте поздравления! Вроде бы пришло время закручивать винты и наслаждаться отлично выполненной работой?! Не все так безоблачно. Вспомните: настройка проводилась с транспондером, вещающим ТОЛЬКО в горизонтальной поляризации (метка «H» на корпусе). Необходимо настроить и V-транспондер, то есть с вертикальной поляризацией. Да, и снова в бой!

В каждом конкретном случае могут помочь совершенно разные действия. Где-то к успеху приводит небольшой поворот конвертора вокруг оси ПО часовой либо ПРОТИВ часовой стрелки. А некоторым приходится сканировать транспондеры в ручном поиске. Описание этого процесса можно найти в документах к купленному ресиверу. И уже после визуально отслеживать прием тех или иных каналов, их соответствие нужному спутнику.

Затягиваем гайки!

Наступил долгожданный момент, когда сигналы в обеих поляризациях выдают предельно возможное качество. Теперь нужно очень туго и крепко затянуть гайки. И здесь снова вас могут настигнуть сложности: затягивая регулировочную гайку, вы, сами того не желая, немного меняете направление антенны. Как следствие – качество сигнала вновь заметно снижается! Потому делать это нужно предельно аккуратно, с больной осторожностью.

Положение конверторов на мультифидах

Прежде, чем приступить к настройке конверторов на мультифидах, надо знать угол их наклона к горизонту и понимать как они будут расположены.

Поэтому расположение конверторов на антенне должно быть перевернуто-зеркальным. Если антенна будет направлена на южный сектор, то соседние конверторы будут располагаться условно так:

И наконец если спутниковая антенна будет направлена в сторону одного из восточных спутников, то и «головы» по соседству нужно расположить следующим образом:

Разберем еще один важный момент, о котором всегда следует помнить. Поскольку спутник передает сигнал в большинстве случаев в горизонтальной или вертикальной поляризации, то для различных спутников вертикальная поляризация не всегда будет «вертикальной», ну и соответственно, горизонтальная не всегда «горизонтальной». Вертикальной и горизонтальной поляризация останется исключительно для южных спутников, а для всех других поляризация будет несколько «наклонена», как изображено на рисунках. Поэтому и центральный конвертер и конвертора на мультифиде надо расположить под определенным углом относительно своей оси. Для этого на конверторах есть специальные метки-деления

Расчет положения конвертеров на мультифидах относительно центральной головы

Программа «Радуга ТВ: Помощник установщика», которую можно скачать здесь предназначается для расчета углов установки спутниковой антенны. В ней так же содержится вся информация для настройки мультифида. Для расчета мультифида можно воспользоваться соответствующей вкладкой в программе. Конвертеры будет необходимо разместить согласно расчетной схеме, представленной на вкладке в результате расчета.

Вот пример расчета по программе наших мультифидов с расстояниями относительно центрального конвертера:

где Hor — расстояние от сердцевины центрального конвертора до центра головки на мультифиде а Ver — расстояние от центра основного конвертора до центра головки на мультифиде.

Настройка мультифида на спутник Hotbird 13E

Итак, сама антенна и один из конверторов благополучно настроены. После этого следует выключить ресивер и перекрутить кабель центрального конвертора на конвертор с мультифида. Затем все снова ВКЛЮЧИТЬ.

Перед вами возникнет уже знакомое меню, только теперь следует выбрать Hotbird 13E и другой действующий транспондер. Как и в описанном выше случае, необходимо планомерно добиваться отличного приема сигнала. Однако двигать здесь придется не саму антенну, а конвертор на мультифиде. Кстати, он способен перемещаться в любых плоскостях: вверх/вниз; вправо/влево; назад/вперед.

Если вы видите, что сигнал отличный, закручивайте гайки. Но не забывайте о проверке поляризаций. Просканируйте транспондеры и проверьте любой канал, вещающий без оплаты, чисто визуально. Все в норме?

Мультифид на спутник Amos 4w

Вновь выключайте все оборудование и перекручивайте кабель, как и ранее, на последний конвертор. Затем процесс настройки повторяется с некоторыми изменениями: в меню ресивера выбирается спутник Amos 4w и его рабочая частота.

Настроив мультифид, соединяете прилагаемыми короткими кабелями все три конвертора с дисеком, в соответствии с прилагаемым рисунком.

В настройках ресивера необходимо выставить параметры портов в соответствии (установить в меню Diseqc 1,1 следующие номера: Sirius 2/Ku 4.8E – 1,  Hotbird 13E – 2,  Amos 4w — 3) с подключением кабелей к дисеку.Затем, произвести автоматический поиск каналов по спутникам. Если в результате поиска будут найдены не все каналы, то следует перейти в режим ручного поиска и путем ввода параметров недостающих транспондеров провести их поиск.

Стоит ли закрывать дисек от дождя или попадания влаги

Конечно да дисек тоже электронное устройство и работает от электричества,  а при попадании воды короткого замыкания не избежать. Повезет если сгорит только он. Просто пакет со скотчем не поможет, он только усугубит положение.

А вот пластиковая бутылка с отрезанным верхом другое дело, просто и надежно. Можно пофантазировать и найти бутылку или коробку подходящей формы а щели замазать силиконом или герметиком.

Современные дисеки уже продаются с пластиковым защитным кожухом в комплекте.

Дисек нужно устанавливать таким образом что бы вода не дошла по кабелю до мест соединений. Поэтому его необходимо поднять выше уровня конверторов.

АНТЕННА настроенная на 3 спутника УСТАНОВЛЕНА УСПЕШНО!

Home</ul> Настройка спутниковой антенны на три спутника Amos 4.0 W, Astra4A 4.8E, Hot Bird 13.0E в Италии

Установка спутниковой антенны и настройка спутниковой антенны на 3 спутникаAmos 4.0 WAstra 4A 4.8E Hot Bird 13.0E

Установка одной антенны и настройка её на приём каналов с трёх спутников одновременно являеться оптимальным решением, экономит финансы и место.

Позволит принимать более 100 русских и украинских бесплатных канала, а также итальянские, польские и др. каналы.

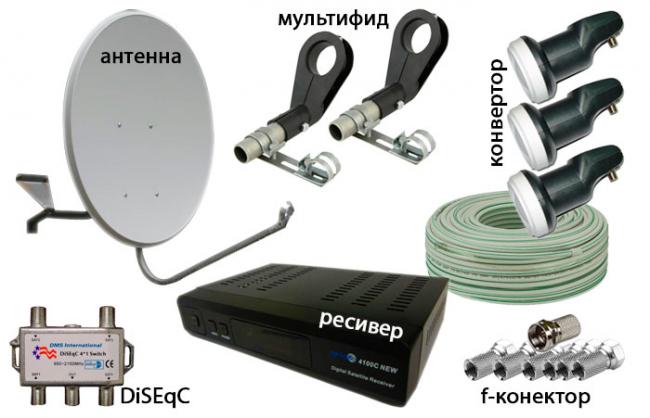

Для установки антенны на 3 спутника нам понадобиться:



1 спутниковая антенна3 конвертора (головки)2 боковых крепления конверторов (мультифидов)1 diseqc-переключатель1 спутниковый ресивер

а также провод, f-конекторы, инструменты…

Схема расположение конвертеров (головок).

Как видим центральная головка антенны направленна на спутник Astra 4A (бывший Sirius) она крепиться непостредственно к антенне.

ПОДКЛЮЧЕНИЕ КАБЕЛЯ НУЖНО ПРОИЗВОДИТЬ ПРИ ВЫКЛЮЧЕНОМ РЕСИВЕРЕ. Замыкание кабеля может привести к выходу из строя ресивера.

Две головки прикрепляем с помощью мультифидов в примерное положение (как на картинке).

Крепим головку котарая будет принимать Amos слева от центральной головки (если смотреть с задней стороны антенны) примерно на растоянии 7 см и чуть выше, затем справа головку которая будет принимать Hot Bird она будет примерно в 3 сантиметрах от центральной головки и чуть-чуть ниже.

Подсоединяем кабели от головок к diseqc-переключателю. Записываем какому порту переключателя (порты пронумерованы), соответствует каждый спутник. Например, конвертор, принимающий сигнал со спутника Amos подключим к первому порту, Sirius – к третему, Hot Bird – к четвёртому.

amos 1/4sirius 3/4hot bird 4/4

Теперь необходимо настроить ресивер соответственно нашей конфигурации. Поскольку мы могли использовать различное количество головок и переключателей в настройках ресивера этих данных заранее не установленно. Нам нужно указать что мы используем один переключатель с четырьмя входами, точнее нам нужно указать к каким входам переключателя подключены головки.

Заходим в меню — нажимаем на пульте «MENU». В зависимости от модели ресивера могут быть не пренципиальные различия в структуре меню. Мы рекомендуем использовать уже настроенный спутниковый ресивер. Заходим в «МЕНЮ» — «УСТАНОВКА», выбираем по очереди спутники и выставляем параметр «DiSEqC

Настраиваем центральную головку на спутник Astra 4A.

На сайте http://www.dishpointer.com/ можно узнать направлене антены и ваши географические координаты. Вам всего лишь потребуется ввести страну, город, улицу, дом и выбрать интересующий спутник. Выбираем 4.8E SIRIUS 4. Видим направление на карте, под картой можно найти координаты местности и угол подъёма антенны.

Итак вначале нам необходимо настроить антенну на спутник Astra 4A (бывший Sirius) — центральная головка.В меню ресивера переходим на спутник Astra или включаем один из каналов на спутнике Astra, например «Рада» или «2+2».

Вы должны видеть две шкалы: первая показывает уровень сигнала, а вторая его качество.

Антенны настраиваются по нижней шкале «качество». Поворачиваем медленно антенну вправо влево, если сигнал не получается найти меняем немного угол наклона анетнны и снова повторяем повороты. Уровень сигнала должен быть около 70. Закрепляем прочтно антену. Половина работы сделана!

Повторяем операцию с левой головкой (Amos). Настраиваем например на канал «1+1» или «Новый канал». Теперь у нас нет возможности двигать антенну, меняем положение головки при помощи креплений мультифида. Стремимся к тому чтобы качество сигнала было больше 70.

На заключительном этапе настраиваем Hot Bird (правая головка). Можно настраивать на каналы «1TVRUS», «РТР»… Качество сигнала на этом спутнике можно настроить больше 70. Когда регулировка креплением принисла максимальный результат — проворачиваем конвертор вокруг своей оси и добиваемся максимального сигнала с данного спутника.

При возникновении вопросов, пишите на форуме в теме: Настройка антенны на 3 спутника Amos Astra HotBird

Мы с удовольствием постараемся вам помочь.
